calibre CS 1975 à (1999)

cal cs

Le calibre CS est un calibre de réveil d’une autonomie de 30 heures qui apparaît en 1975 et commence en 1977/78 à remplacer le calibre DK . Il est conçu par Uhrenfabrik Senden , fabricant de réveils allemands distribués sous les noms commerciaux de Europa et Deluxe . Consultez l’article que nous consacrons à Europa et sa collaboration avec Jaz .

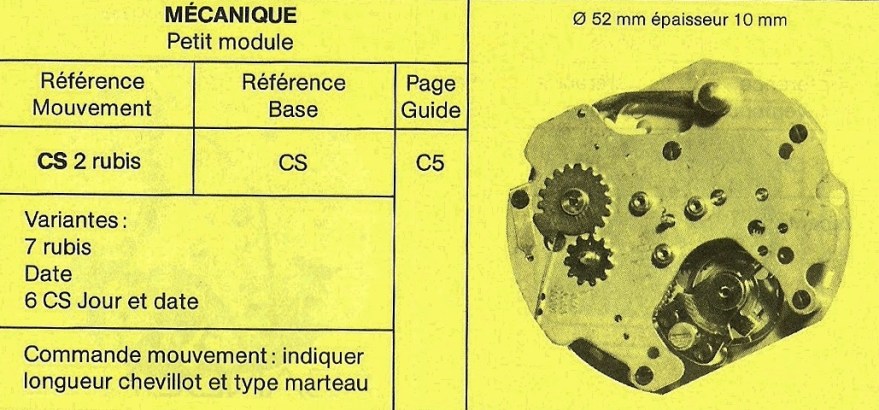

doc cal cs (2)doc cal cs (1)

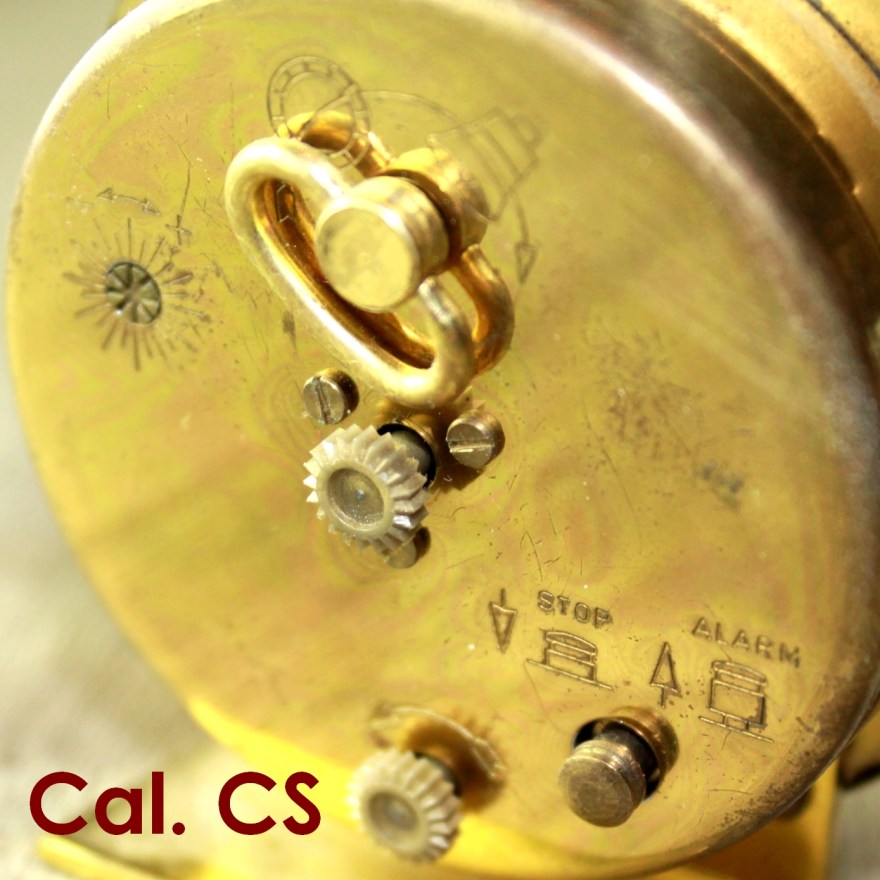

Pour identifier facilement un calibre CS sans l’ouvrir , il suffit de regarder la morphologie du dos dont la principale caractéristique est qu’il ne comporte qu’une clef de remontage pour remonter le mouvement et la sonnerie contrairement à ses prédécesseurs qui  nécessitaient deux clés séparées.

Il existe trois variantes du calibre CS de base qui n’est doté que de deux rubis : celle à sept rubis , dans ce cas les réveils portent en général la mention7 jewels au cadran ;  une variante à dateur simple sans les jours ( exemple le CALIC ) et enfin le 6CS à dateur jour et date ( exemple le JOURIC )



Le calibre n’ayant pas de sens de fonctionnement impératif , il peut être orienté , selon les spécifités du boîtier,  « tête » en bas ou en haut : l’arrêt de sonnerie peut donc être en haut à gauche …

…ou en bas à droite…

…voire de côté à gauche ou à droite

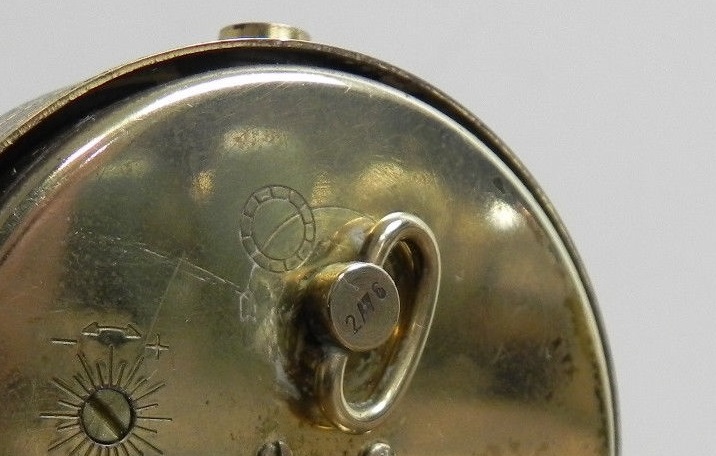

la date est parfois indiquée sur le moyeu de la clef de remontage… le premier chiffre est le trimestre il peut donc aller de 1 à 4 , le second chiffre indique es deux derniers chiffres de l’année veglia 1976 (2)par exemple 2/76 pour deuxième trimestre 1976

cal-cs …toutefois le calibre CS est toujours daté en creux sur la platine ; la référence W001 trahit son origine allemande puisqu’elle commence par le W de Wecker qui veut dire réveil en allemand , d’ailleurs les références des plus célèbres mouvements ou réveils allemands commencent souvent par ce W , comme le fameux W10 de Junghans . La dénomination française est une allusion à son fabricant CS pour Calibre par Senden .

calibre CS

Ce réveil ne dispose que d’une seule clef , correspondant donc à un seul barillet qui déversera son énergie pour les deux fonctions : mouvement et réveil ; D’ordinaire chaque fonction a son propre barillet .

On utilise un système d’arrêtage qui laisse vider assez d’énergie pour que la sonnerie sonne une fois, soit un tour d’arbre, ce qui veut dire que l’on a qu’un armage de sonnerie, il faut donc remonter à chaque fois son réveil  : https://www.youtube.com/watch?v=m-ST4NpCsls

les boutons sont , a priori et en grande majorité , en plastique mais on peut en trouver en métal .

Ce calibre CS est à forte diffusion puisque vous le retrouverez également sur les réveils DELUXE , autres marques de Senden Uhrenfabrik .

La manufacture horlogère française UTI , fondée par le grand père de Jacques Meyer qui sera PDG de JAZ S.A de 1982 à 1986 , employa également le calibre CS pour ces réveils de voyage de base , comme d’autres marques telles que LANCEL ou JAPY  sous gouvernance JAZ .



Galerie des minuteurs ou compte minutes

Galerie chronologique des minuteurs                                                                                                                                                                                                                                            CLIQUEZ SUR LA PHOTO POUR ACCEDER A L’ARTICLE CORRESPONDANT
comtic-1comtic-avec-pattestelic-5-unites2tempic-2tempic-5tempic-6OLYMPUS DIGITAL CAMERAtimictempic-3tempic-4tempic-7chronic-2chronic-3contic-orangelupic4lupic-blanclupic-rougetelic1rouzic-3rouzic-1sugicnuticteliclogo marguerite

Galerie Jaz Mécaniques jaseur à queue haute 1968 à 1984

Galerie des réveils et pendules à poser de 1968 à 1984  portant donc  au cadran le jaseur boréal à queue haute au dessus du logo Jaz . Les minuteurs et réveils de voyage font l’objet de galeries spécifiques .

louvric 1967 1970  ambric 1 cadric (2) brossic 1967

cadric (3) Charlic b  cisic cisic noir

  dubric (2) basic

dubric (3)      massic 1

   belic

neudic nigic (6) nigic (3) nigic (1)

nigric (5)

plusic (2) poldic-1 poldic (2) tinsic 543-11

tinsic noir.jpg

 bregic 1



clodic rouge corsic (1) corsic (4) corsic noir

     vinic 1

         fugic

   louvric

   Banic  biric droit   boisic

brilic   datic





nevic (6) peintric (4) peintric (3) peintric (1)

     vertic (1)

   cardic 1338-11 corail

     clibic rouge  nacric (1)



      durlic (1)

       loisic face

  prelic 1250-61  rafic face

bardic



retic face

moltic1515-71     nursic indien



   spheric 1222-91 (5)      trottic 1974 corail

Belvic 2     champic export   champic orange (2)

   curvic-1974 curvic-1975



  lovic 1361-91



pagic 77 chipic 77

PASIC pasic (2)

lopsic 77

popic 77

prismic rouge  prismic (4)

sedic 1498-11 sedic bleu



      Darcic (3)

gaudric (2)     goldic rouge (2)   goldic

lebic     naufic orange (6)

         vursic vert (1)

    modic 1481-31 (3)

modic 1481-35

 Denic



civric



   rectic 1980  donic face  retic face

Galerie des réveils à Quartz

Galerie chronologique des réveils portant la mention QUARTZ au cadran                                                 CLIQUEZ SUR LA PHOTO POUR ACCEDER A L’ARTICLE CORRESPONDANT

president gauche  longic (1) - Copie miltic (4)

       Vedic orange (5)





urtic 4535-71

   carmic 8026-51 (2)

cepric  deric deric (1)

ficic1 galic

    niric





     urtic 4535-71



hansic-1  hansic orange



   PELIC 1982 page 12  Pelic

  piomic (1)Cimpric (2)



     daillic 2

fusic 1984

   sabric face caspic-2







galvic 8153-71 (4)      Gantic (1)

gendric (2)

   gonic 3

gossic grancic face

    meric jlbt (6)



TERCIC bordeaux (4)

      Cette image a un attribut alt vide ; son nom de fichier est offic-1981.jpg

   peric (3)

ponic 82 (1)

printic 8444 -11         1982 rebic (2) (Copier)

SOFIC rose (2)

         TERCIC bordeaux (4)









    elgic



         gepic

         olric (2)

 portic 1983 a

rumic 8437-81 (1)  savic 8131

tagic bordeaux tonic

transpic-81 songic

Galeries des horloges murales Jaz Quartz et Jaz de Paris

Galerie chronologique , de 1974 à 1984 , des horloges murales affichant au cadran la mention Jaz Quartz ou Jaz Paris . Si votre horloge n’apparaît pas dans cette galerie celle qu’elle est postérieure à 1984 , ne porte donc pas de nom mais une simple référence , toutefois vous pouvez l’identifier parmi les catalogues Jaz de 1985 à 2000 reproduits in extenso .

CLIQUEZ  SUR LA PHOTO  POUR ACCÉDER  A L’ARTICLE CORRESPONDANT

  poelic glecic

jovic dernière génération (4)  jovic 4710-82 OLYMPUS DIGITAL CAMERA

profic

        ernic 1977

garic blanche garic face chabric chobric 2 boric robic 1

 marsic rouge (9) marsic jaune

       munic

munic clair   canic (1)

 baufic face (2) dernic face

   maltic midic

notic  platic

randic doré (1)  randic face

veric 7997-90veric 7997-60

devic 1980





 cernic  1981 couvic

   forgic     polic

henric jourdic murale ligic quartz

 remplic faceClabic (2)

 rochic (1) tudic vilsic 2

..

ardic 2 avric (2)

balic

cajic face centric

cerlic face

cuisic face

1982 floric

  mulic face

    togic

  canfic

   fantic      glacic

   laric 1983  livic

saric

   tablic romains  taric chiffres arabes taric face

temic romains trencic (3)  votic  damic

dinic face   lordic face Temic chiffres arabes (1)

Miric planic dateur rainic  regic quartz

   solfic 2surtic

tronic gauche vinic 1984  barbic

Galerie des horloges murales en fer forgé

Les premières horloges murales en fer forgé Jaz apparaissent en 1964 ; matière emblématique des années 60/70 , puisque même Jaeger -Lecoultre produisait de luxueuses horloges de salon dans cette matière , elles disparaissent complètement dès le début des années 80 . Galerie classée par ordre chronologique.

CLIQUEZ  SUR LA PHOTO  POUR ACCEDER  A L’ARTICLE CORRESPONDANT

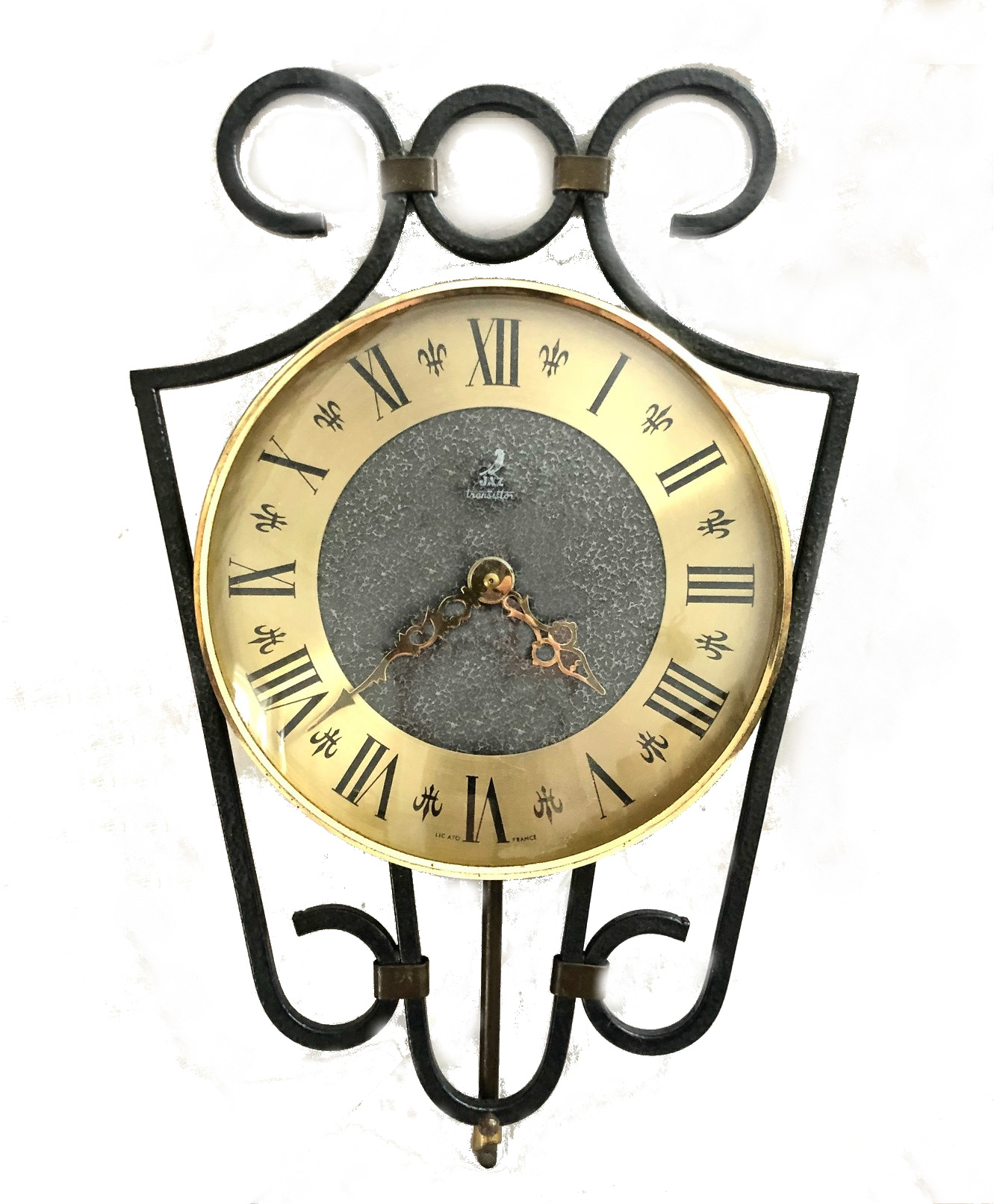

lyric  roussic  cabic1 Latic (2)

souric 1966 a (Copier) febic medic

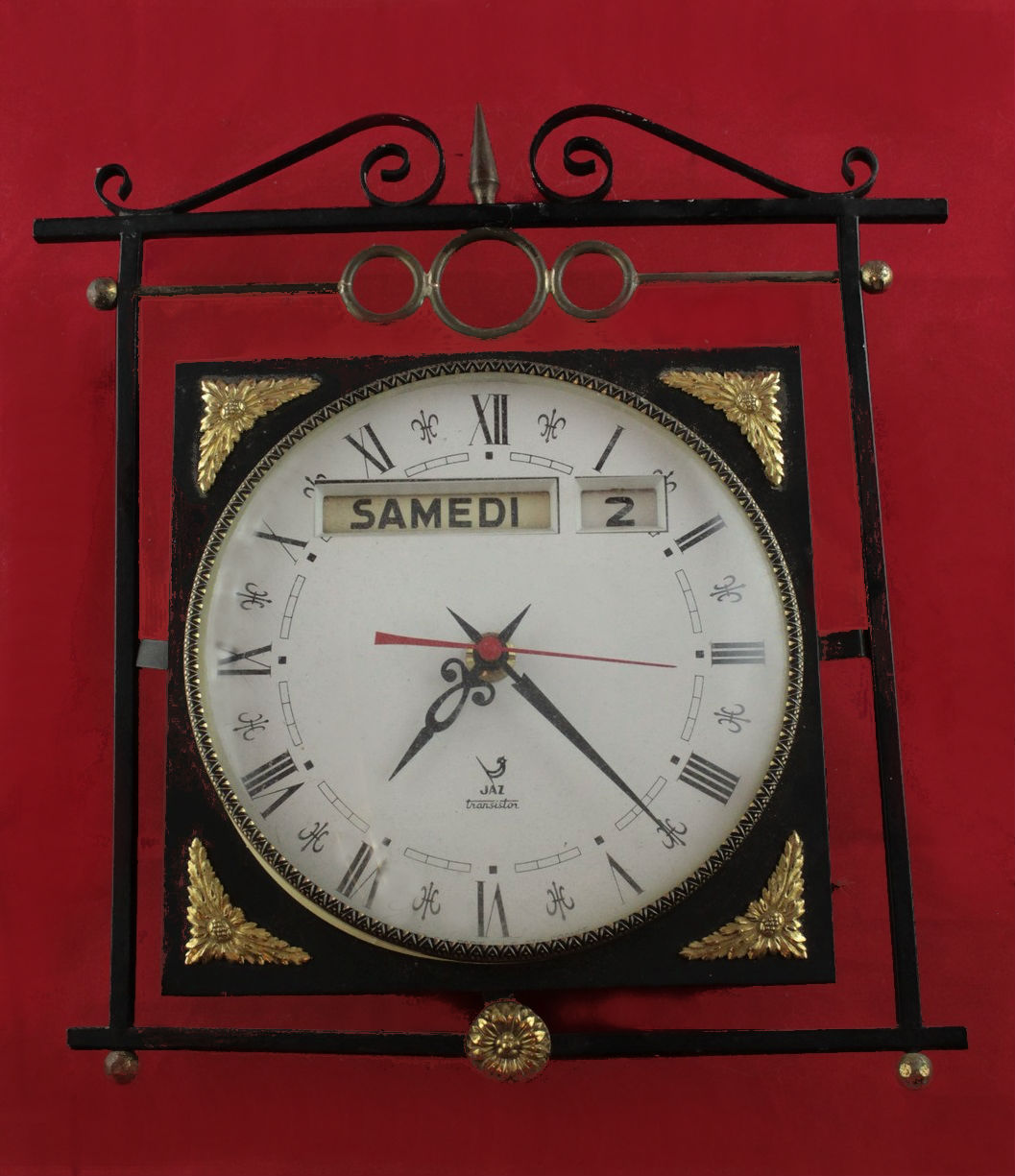

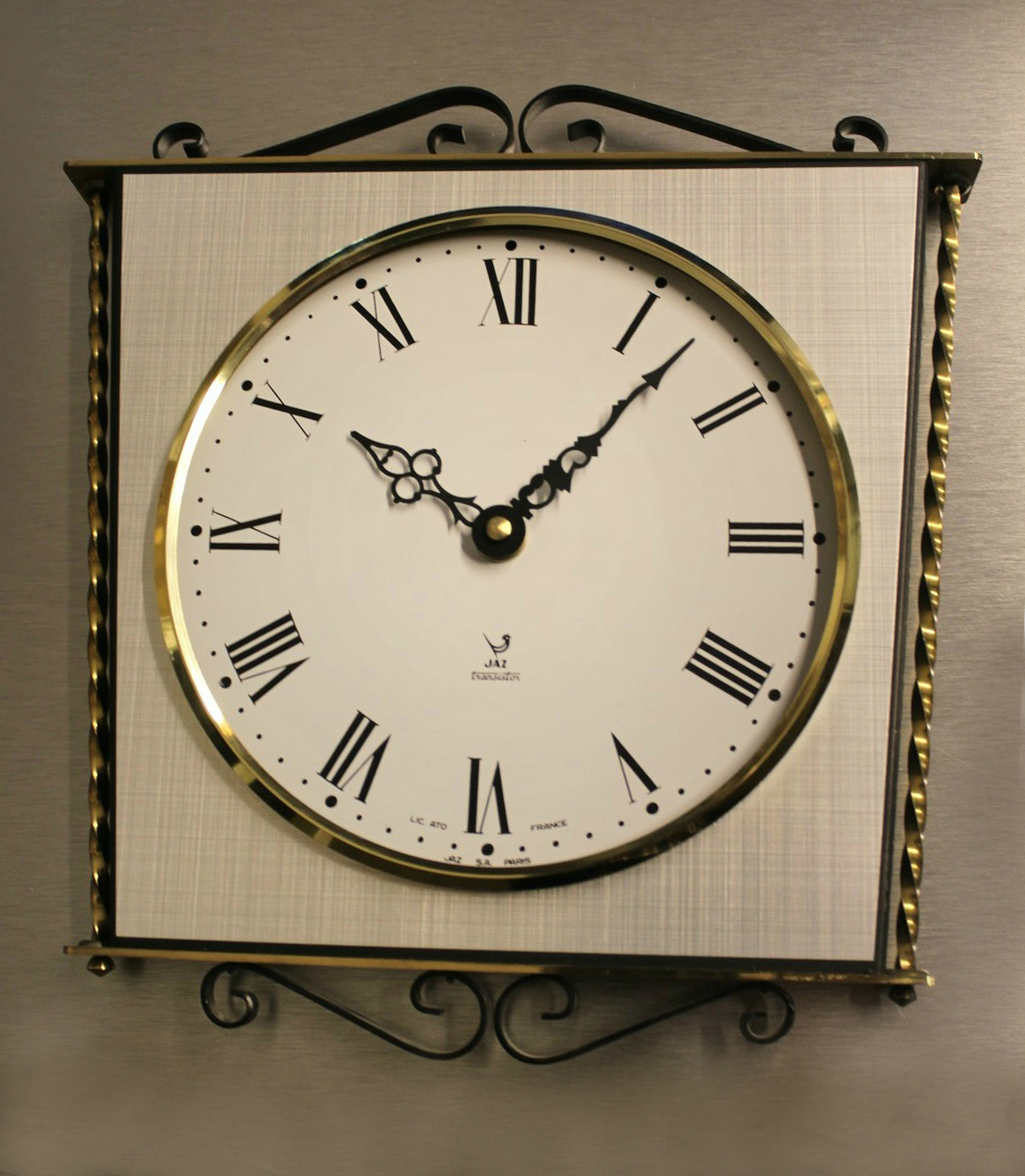

brodic   forgic  arbic  feuillic

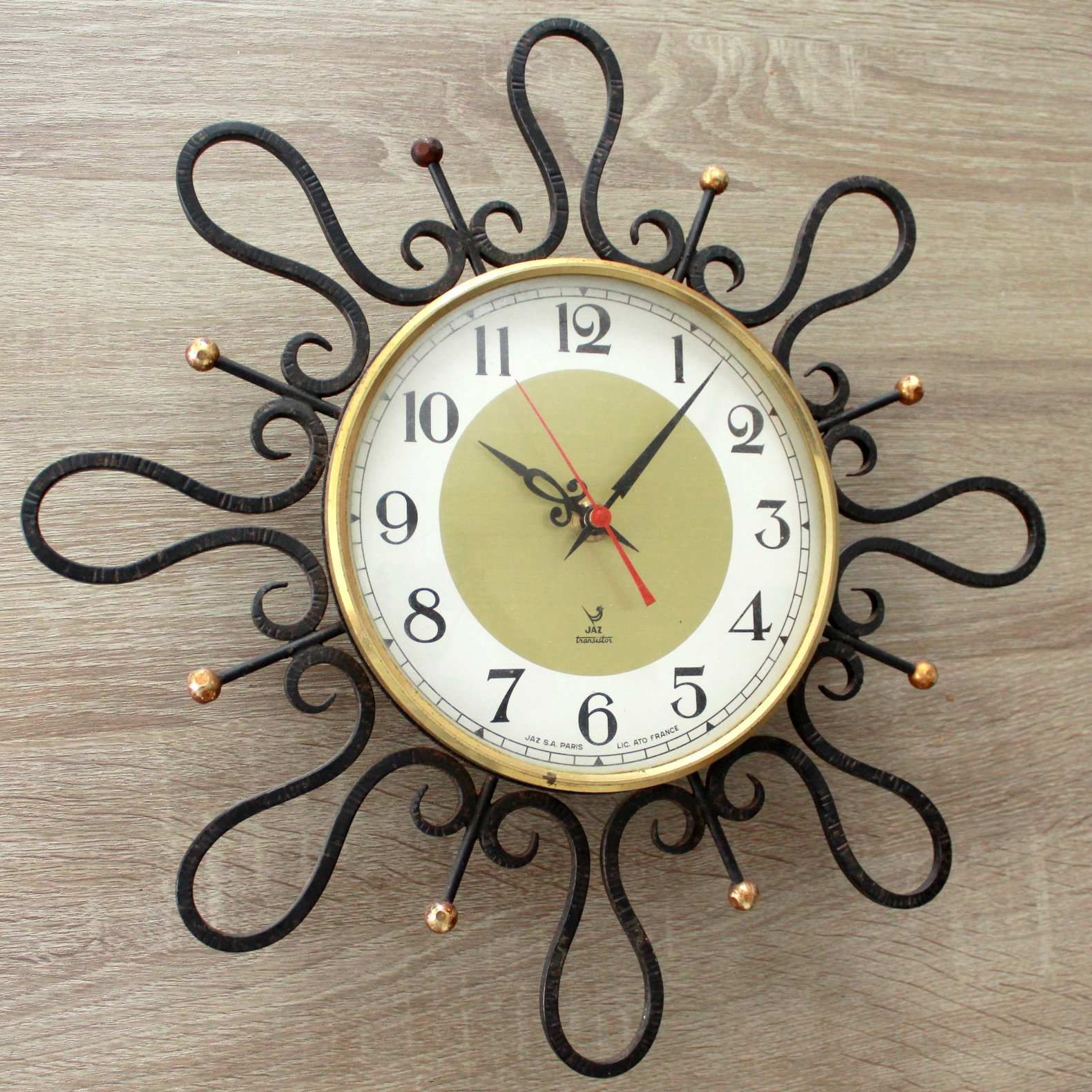

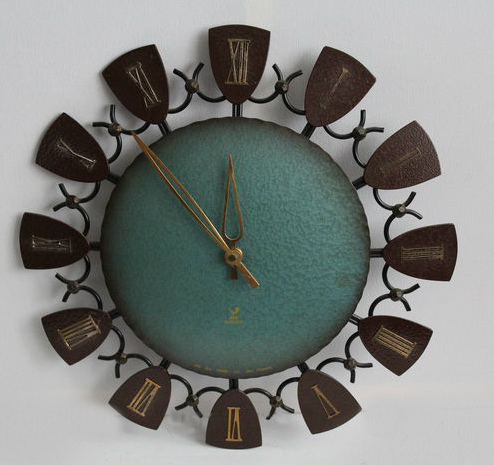

lutic (1)  talbic  vastic  calmic (2)

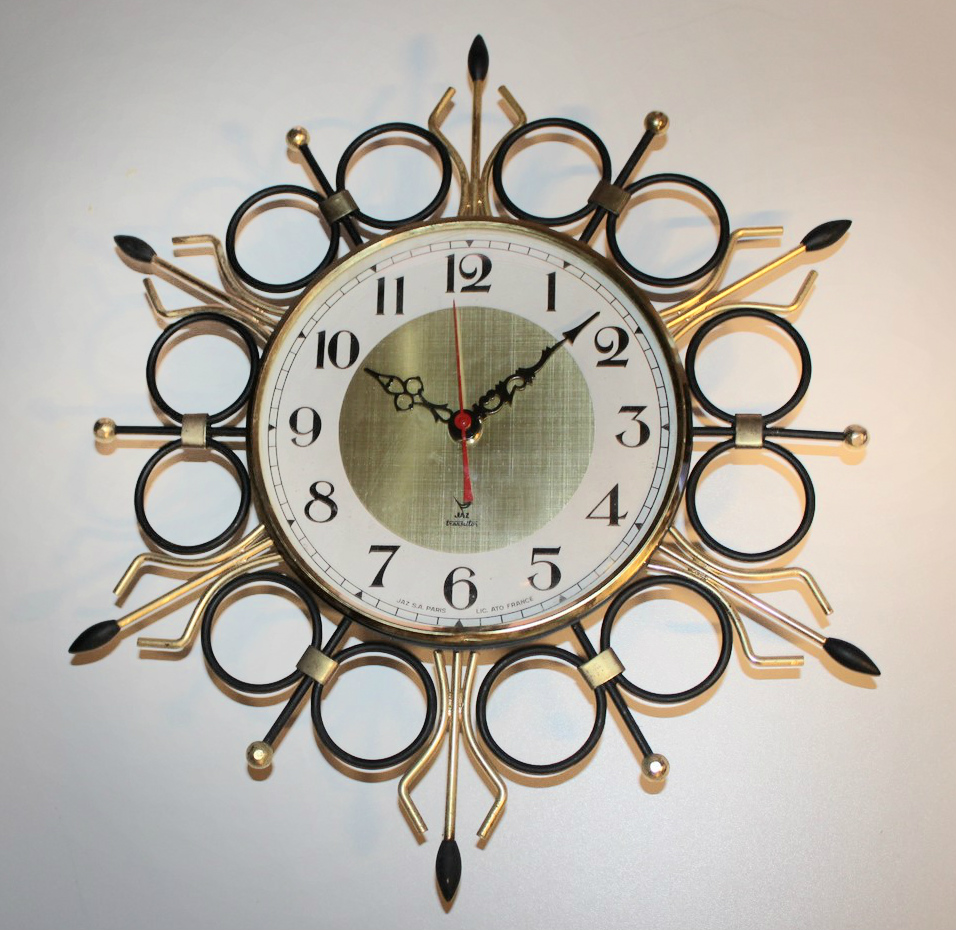

volvic  bouclic crucic

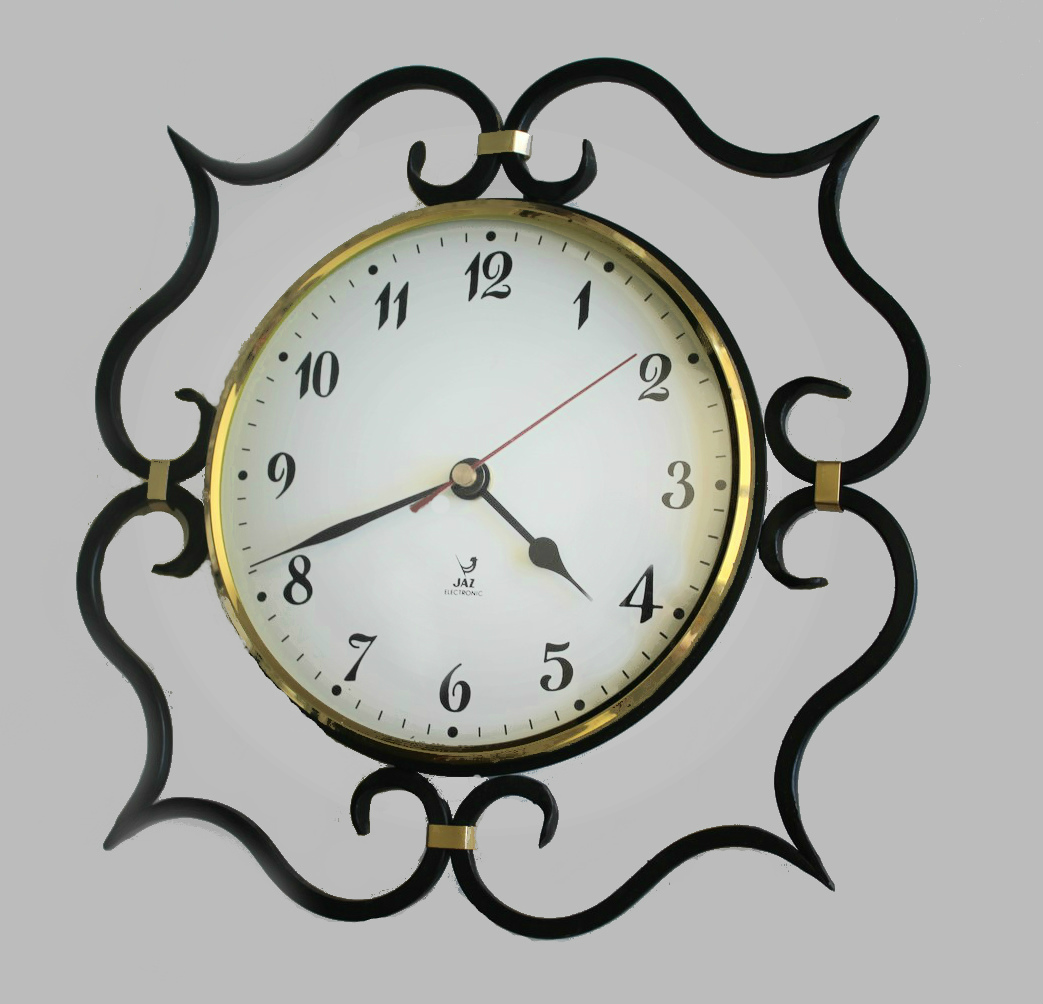

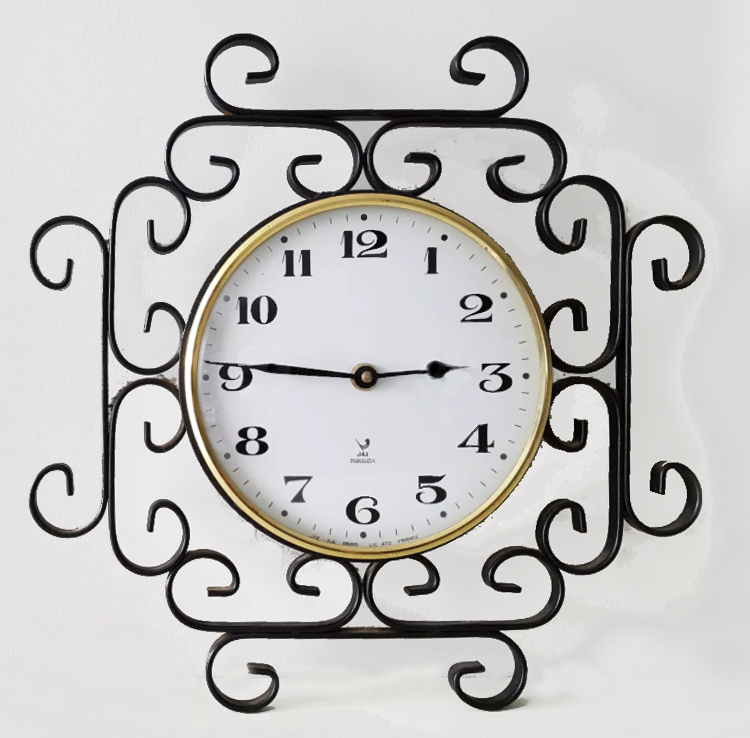

forfic  deuric  siglic 2  alsic

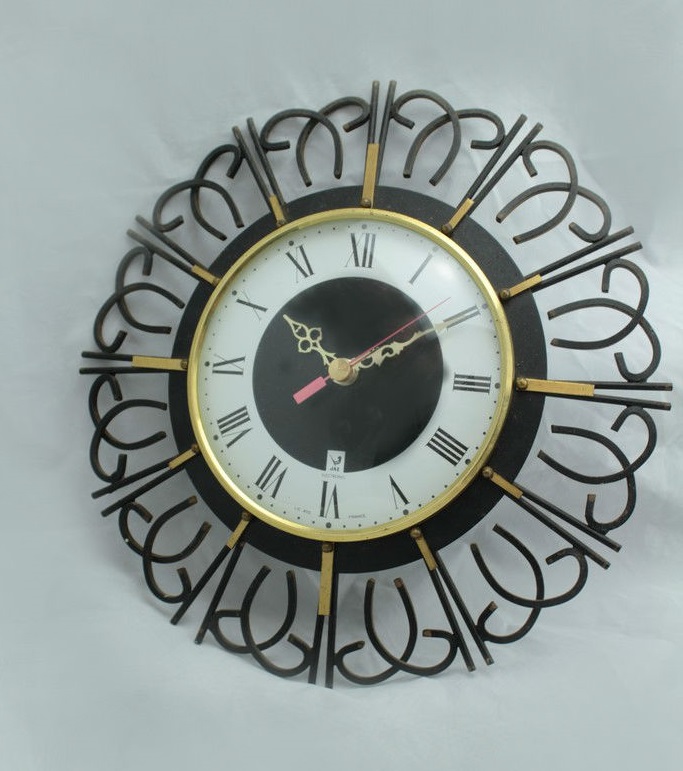

gradic  Feric  forgic
