Les aiguilles

Sur les horloges ou réveils Jaz , on peut rencontrer trois à quatre types d’aiguilles :

L’aiguille des heures , la plus courte et charnue qui pointe vers les index ou chiffres des heures . Les premières montres n’avaient que cette seule aiguille, celle des heures .

L’aiguille des minutes ou autrement nommée « la grande aiguille » apportant ses indications quant aux minutes , dont l’introduction vers 1691, est attribuée à l’horloger anglais Daniel Quare. L’aiguille des minutes est toujours plus longue que celle des heures. Cette taille offre une meilleure facilité de lecture puisque les graduations des minutes sont placées sur le pourtour du cadran – une échelle nommée chemin de fer – et l’aiguille peut ainsi pointer de façon précise vers chacune d’elles.

L’aiguille des secondes , plus communément  appelée la trotteuse , pas toujours présente et même plutôt rare sur les réveils Jaz , est d’une finesse extrême s’agitant tout autour du cadran pour donner les secondes , parfois appelée  » seconde trotteuse «  : ATTENTION pas seconde au sens de deuxième , comprenez plutôt trotteuse des secondes ; Lorsque l’aiguille des secondes est placée au centre du cadran , on dit : grande seconde  au centre ou trotteuse centrale ; elle est souvent de couleur rouge . La trotteuse permet en outre le contrôle visuel du bon fonctionnement du réveil ou de l’horloge .Replic 168  (2).jpg On l’appelle aussi « petite seconde » lorsqu’elle est installée dans un petit cadran situé à six heures ou à neuf heures du cadran principal . La petite seconde se trouve dans un petit cadran spécifique, lui-même intégré dans le cadran principal de la montre .

L’aiguille de sonnerie : uniquement destinée aux réveils , elle indique l’heure de réveil ; elle est la plus proche du cadran , derrière toutes les autres aiguilles , si elle est en position centrale . Mais , comme la petite seconde , elle peut se trouver dans un petit cadran spécifique .

La rotation des aiguilles

Les aiguilles , tournant de la gauche vers la droite , ont donné naissance à l’expression « dans le sens des aiguilles dans une montre ».  Mais pourquoi donc ce sens et pas l’inverse , qui est nommé sens anti-horaire ou rétrograde , en Belgique on dit assez logiquement : antihorlogique et horlogique .

GnomonPour comprendre le sens horaire , il faut retourner à l’époque du premier outil de la mesure du temps : le cadran solaire , aux alentours de 1 500 avant JC dans l’hémisphère nord . Le déplacement de l’ombre de la tige appelée « style », permettait alors de lire l’heure. Dans cette partie du globe, le soleil se lève à l’est et se couche à l’ouest, créant sur le cadran un mouvement allant de la gauche vers la droite, mouvement qui a ensuite été gardé pour déterminer le sens des aiguilles sur les montres.

Anatomie de l’aiguille

composition-aiguille-montreCette pièce mécanique essentielle à la montre se compose de quatre parties. On retrouve à parfois la base un contrepoids A qui permet, comme son nom l’indique, de contrebalancer le poids des aiguilles un peu longues comme la trotteuse. Ensuite vient le cou de l’aiguille qui est à la base entre la tête et le corps de l’aiguille. La tête B est la pièce centrale de l’horloge où l’on vient fixer l’aiguille par le trou au centre rivée au pivot vertical. Il reste une dernière pièce et c’est celle qui est susceptible d’être la plus originale : le corps D de l’aiguille .

les-diffc3a9rentes-parties-dune-aiguillesConcordance de l’aiguille avec l’esthétique du réveil

à gauche sur ces deux exemples les aiguilles de remplacement ne sont pas adaptées

La beauté d’un cadran et son équilibre vont être intimement liés au choix de la forme des aiguilles . En cas de remplacement du calibre , les aiguilles sont rarement conservées et en général l’assortiment n’est pas réussi ; il peut même être ridicule comme dans les exemples ci-dessus . Le changement des aiguilles est rare sur les réveils car il est techniquement difficile ; en revanche il est très courant sur les horloges murales car il est à la portée de n’importe quel bricoleur . Fuyez les à l’achat , n’achetez pas de voiture avec des roues de vélo !!! Fiez vous à notre inventaire qui présente systématiquement en photographies  les aiguilles d’origine des réveils et pendules Jaz .                                                                                                                                                                                                                INVENTAIRE des grands noms et types d’aiguilles                                         à la manière d’une robe haute couture qui habillera une femme et viendra dessiner parfaitement ses courbes , les aiguilles d’une horloge viennent à elles seules , habiller le cadran et définir le style de celle-ci . Nous passons en revue , ci-dessous , les aiguilles les plus singulières utilisées par Jaz .                                                                                                                                                                                                                                         « Les détails font la perfection et la perfection n’est pas un détail «  Léonard de Vinci

Aiguilles « Breguet »

bregic 3

L’aiguille « Breguet » a été créée par Abraham-Louis Breguet à la fin du XVIIIème siècle. Cette aiguille est très fine et légère puis possède à son extrémité une petite pomme ou une lune évidée dans les modèles non-lumineux . Idéalement elles sont associés à des chiffres Breguet ;  voyez l’article que nous leur avons consacrés .

Aiguilles glaives

Les aiguilles glaives prennent comme leur nom l’indique la forme d’un glaive romain ou d’une épée , sword en anglais .

Aiguilles serpentines

boulic

On retrouve sur ce Boulic , ces aiguilles en forme de serpents ondulants .

Aiguilles Louis XV/ Louis XVI

Les aiguilles Louis XV et Louis XVI sont étonnement très proches quand ces deux styles sont si dissemblables pour le mobilier . Ce sont les aiguilles les plus employées par Jaz pour ses horloges murales .

Aiguilles gothiques ou trèfles

Inspirées , comme les aiguilles cathédrales , du style gothique , elles reprennent la silhouette des trilobes ou trèfles , élément d’architecture à trois lobes que l’on retrouve dans les églises , particulièrement , où elles font allusion à la Sainte Trinité.

Aiguilles « phalliques»

Ces aiguilles qui arborent une forme explicite , certainement involontaire, équipent treize types de réveils Jaz dans les années 50 .

Aiguilles alphas

Assez proches des dauphines et des lances, les aiguilles alpha se distinguent de par un cou très fin avec un corps large s’affinant en pointe telle une flèche perçante. Son cou est très fin, puis le corps s’élargit largement avec une forme anguleuse avant de finir en une longue et fine pointe .

Aiguilles dauphines

Les aiguilles dauphines qui reprennent la forme d’un triangle effilé  . L’aiguille dauphine est souvent en relief , la partie centrale étant surélevée . Très similaires aux aiguilles alpha , elles se distinguent de ces dernières de par leur forme se continuant vers la base de chaque côté de la tête .

Aiguilles bâtons

Parmi les plus classiques, il existe les aiguilles bâtons, d’une forme droite et uniforme à l’instar des aiguilles fils, mais assez épaisses.

Aiguilles feuilles

Les aiguilles feuilles, ou « leaf » en anglais, vont disposer d’une forme organique et effilée avec un corps plus charnu que la tête et la base.

Aiguilles flores , fleurs de lys et dérivées

Dans un style très chargé , il existe les flores ou fleur de lys qui , comme leur nom l’indique , reprennent l’esthétique de la forme emblématique des fleurs de lys , symbole de la royauté française que l’on retrouve notamment sur les réveils dit de « styles ».

Aiguilles cathédrales

Si l’on reste dans celles qui reprennent les formes de notre histoire, on retrouve également les aiguilles cathédrales reprenant la forme des vitraux et leur séparation en plomb . Par ailleurs , elles sont également souvent utilisées sur des montres à vocation militaire.

Aiguilles bleuies

La couleur spéciale de ces aiguilles, souvent fines, provient d’une oxydation de l’acier grâce à un procédé de chauffage de l’aiguille. Si l’opération est menée correctement, le métal change alors de couleur au contact de l’air pour adopter une robe bleue de calamine du plus bel effet . Elles sont très peu employées par Jaz : BrisicFleuric et Cubic .

Aiguilles squelettes

Les aiguilles squelettes permettent d’entrevoir mieux , à travers ces dernières , le cadran qui se situe dessous. Celles-ci ont tout simplement été découpées , soit squelettées, afin d’ouvrir leur corps . Ce sont les aiguilles qui en général dotent les réveils non-lumineux   puisqu’elles ne sont pas alourdies par les produits luminescents comme le radium , le tritium , etc.

Aiguilles « Buildings »

Cette dénomination , nous l’avons créée parce qu’elle nous semblait particulièrement appropriée pour le rappel de la forme des buildings américains et la concordance avec la période Art Déco où elle apparaissent .

Aiguilles flèches ou lances

Les aiguilles lances disposent d’une forme plus racée avec une pointe en forme de flèche assez large prenant la forme d’un triangle. Ce type d’aiguilles est très souvent utilisé dans les montres sportives ou disposant de fonctions techniques et sont reconnues pour leur haute lisibilité.

Aiguille rectangles ou seringues

Rectangles c’est ainsi que Jaz les définit ainsi mais elles peuvent être nommées seringues , pour des raisons évidentes de forme , par d’autres marques .

Aiguilles poire et feuille

Cet assemblage se retrouve fréquemment , même sur des montres , mais toujours distribué ainsi : l’aiguille de l’heure étant en poire et celle des minutes en feuille .

Aiguilles pyramides ou deltas

Les aiguilles pyramides , comme leur nom l’indique , incluent dans leur corps une petite pyramide ou un triangle en forme de Delta .

Aiguilles pontifes

L’aiguille pontife comprend une grosse bulle , en général seule l’aiguille des heures comprend cette bulle à l’origine de son nom : bulle pontificale .

Aiguilles cubistes

Les aiguilles cubistes sont la version cubique des aiguilles Breguet , un carré évidé remplace la pomme ronde des Breguet .

aiguillesAncienne nomenclature d’aiguillesaiguilles OmégaAiguilles de la marque Oméga aiguilles glossaire

BASSIC 1953 à 1954

BASSIC , pendulette à accrocher de la gamme des Stylites, mouvement mécanique 8 jours , calibre K , 7 pierres , sans fonction réveil . Nouveauté de 1953, présenté dans le catalogue 1954 à la page 2 , référencée K 565-11 . bassic ouverteBoîtier en forme de bassinoire à l’origine de son nom , corps en cuivre rouge poli verni , manche en bois , boucle et piton d’accrochage cuivre rouge ; cadran « argent », chiffres et aiguille façon or ; aiguilles phalliques et points lumineux . Longueur 37 cm , diamètre 10 cm .

FERRIC 1952 à 1954

ferric (6).JPG

FERRIC , petit réveil de la gamme des Stylites, mouvement mécanique , calibre 1J . Nouveauté du catalogue 1952 , référencée 0358-21 .

Il apparaissait avant cela en juillet 1952 dans la Jazette des horlogers, avec la référence 0358-11.

Boîtier et cloche au dos en laiton peint de couleur bois de rose , cadran argenté , en écrin simili-cuir havane ; pieds boules , aiguilles phalliques et chiffres lumineux . Diamètre 6,5 cm .





DABRIC 1952 à 1953

dabric dessousDABRIC , petit réveil , gamme des Stylites , mouvement mécanique , calibre J. Nouveauté du catalogue 1952 , référencé 380-11 . Boîtier et socle en métal doré , lunette en métal  , vitre en verre biseauté , cadran métal , aiguilles et points lumineux  , aiguilles phalliques . Format 10 x 9 cm , poids 390 gr. Le DABRIC est totalement identique au CABRIC hormis son socle qui est plus conventionnel .dabric gauchedabric droitdabric dosdabric dessus

PARTIC 1953 à 1959

particPARTIC 369-11                                                                                                               PARTIC , réveil de voyage , mouvement mécanique , calibre J . Nouveauté du catalogue 1953 . Emboîtage clos en polystyrène , garnitures laiton , cadran argent , mention Made in France en bas de cadran , aiguilles et points lumineux , aiguilles phalliques pour la version 369-21 . Format 10 x 7 cm , épaisseur 3,5 cm . Réf. 369-11. partic bleu (2)PARTIC 369-21                                                                                                                 D’abord proposé en boîtier ivoire , à partir de 1955 il n’est plus disponible qu’en bleu layette , avec un nouveau cadran , réf.369-21 jusqu’à sa dernière apparition au catalogue 1958/59 . Sa dénomination PARTIC est liée à sa fonction de réveil de voyage pour PARTIR , il succédait au PARIC .partic bleu (8)partic bleu (9)cadran alvéolé du PARTIC 369-21 et ses aiguilles phalliques

Publicités 1953 Reader’s Digest

Détails publicités Reader’s Digest 1953partic (3)partic (4)

STIBRIC 1953 à 1957

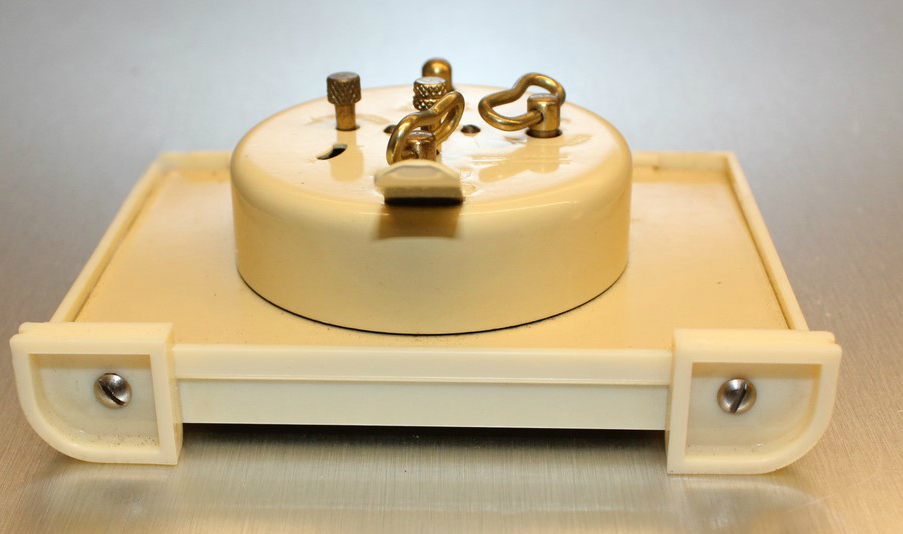

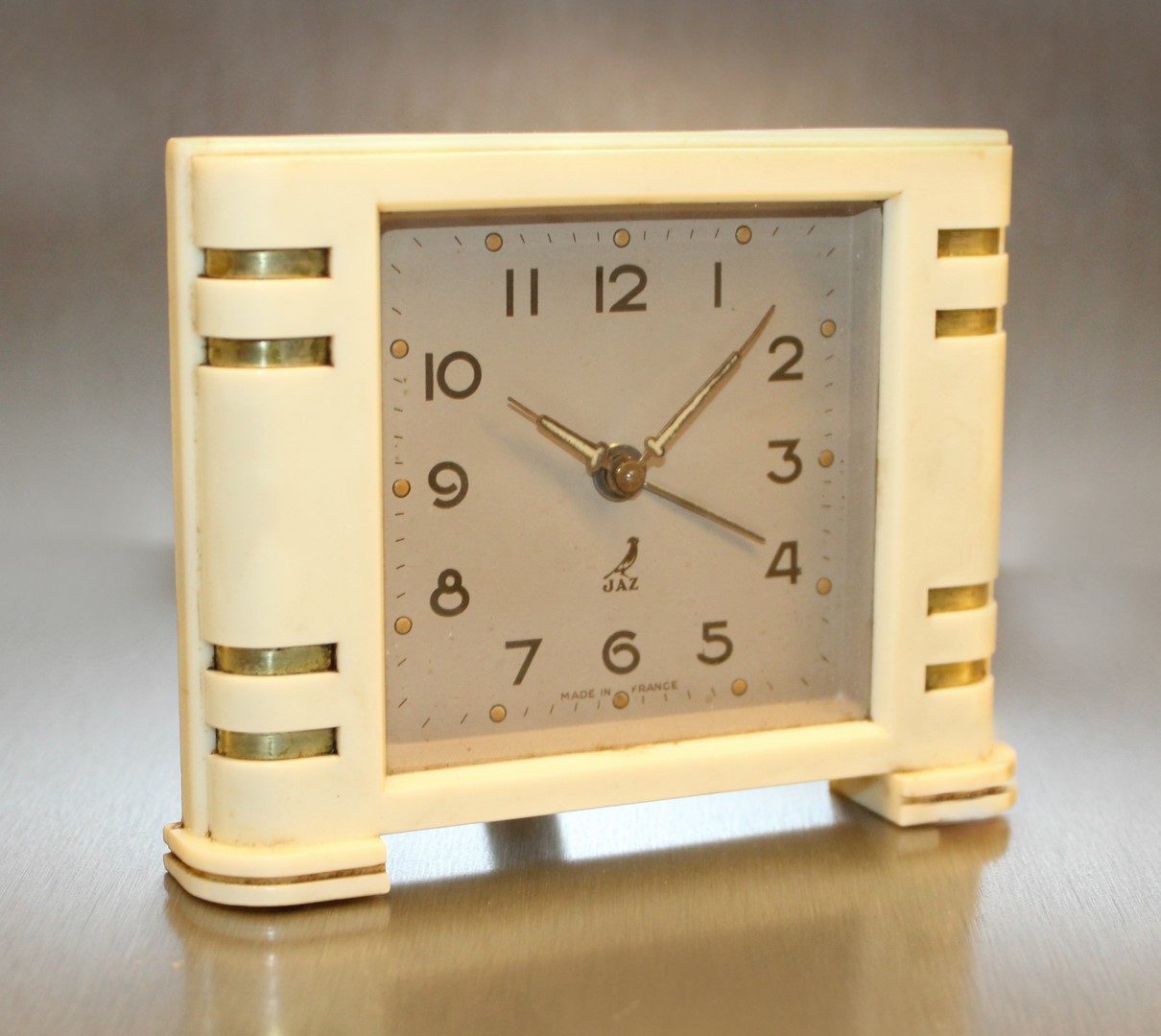

stibricSTIBRIC , petit réveil , gamme des Stylites , mouvement mécanique , calibre 1J . Nouveauté du catalogue 1953 . Boîtier en polystyrène , garnitures en métal doré , cadran métal blanc mat , chiffres bruns , aiguilles phalliques , aiguilles et points lumineux

Le STIBRIC pouvait être livré en coffret cadeau . Format 10,5 x 8 cm .stibric vert (2)  Deux couleurs disponibles : ivoire réf. 366-11 ou vert jaspé réf. 366-21 . Pour sa dernière apparition au catalogue , en 1957 , seule la version ivoire reste disponible .

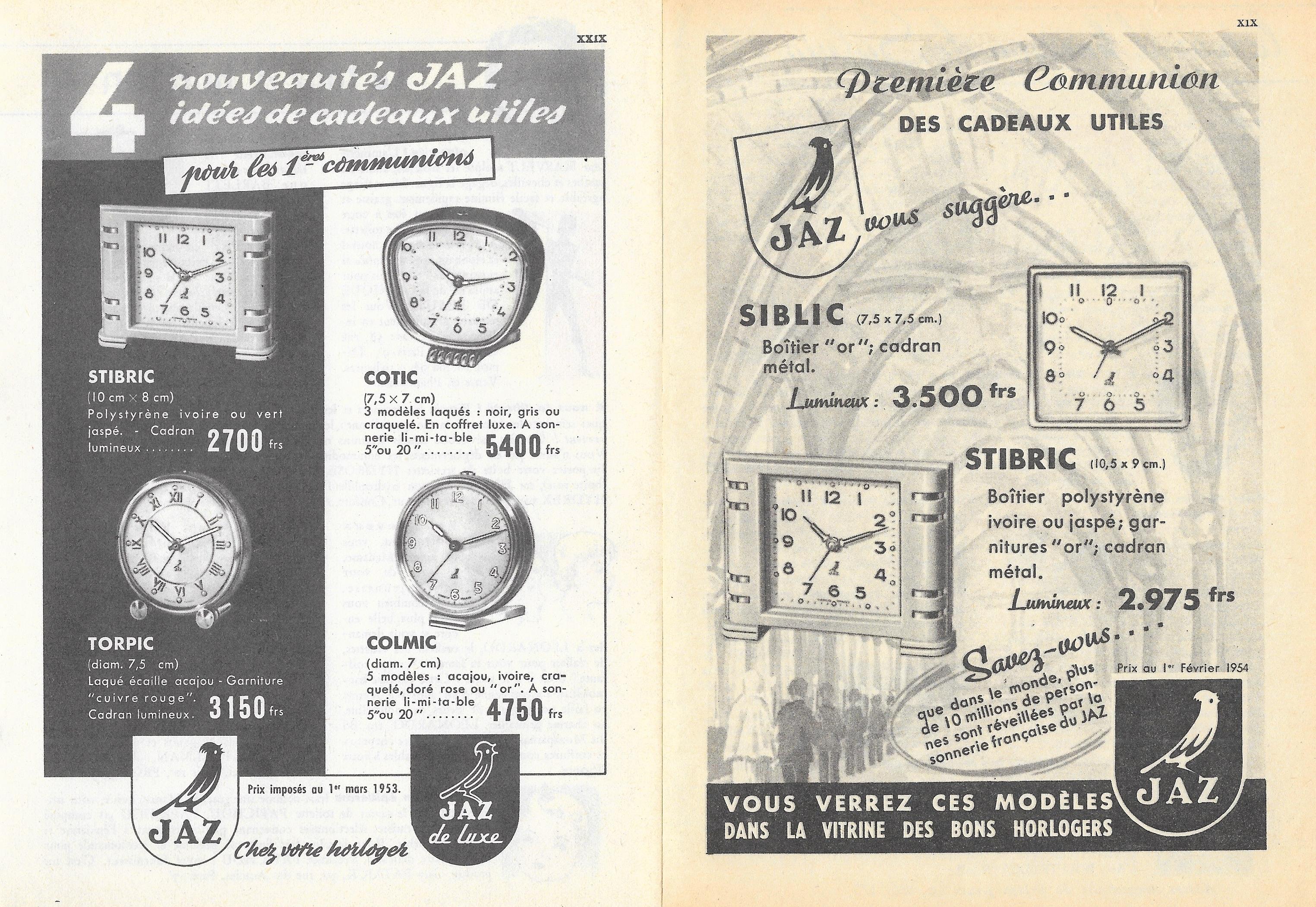

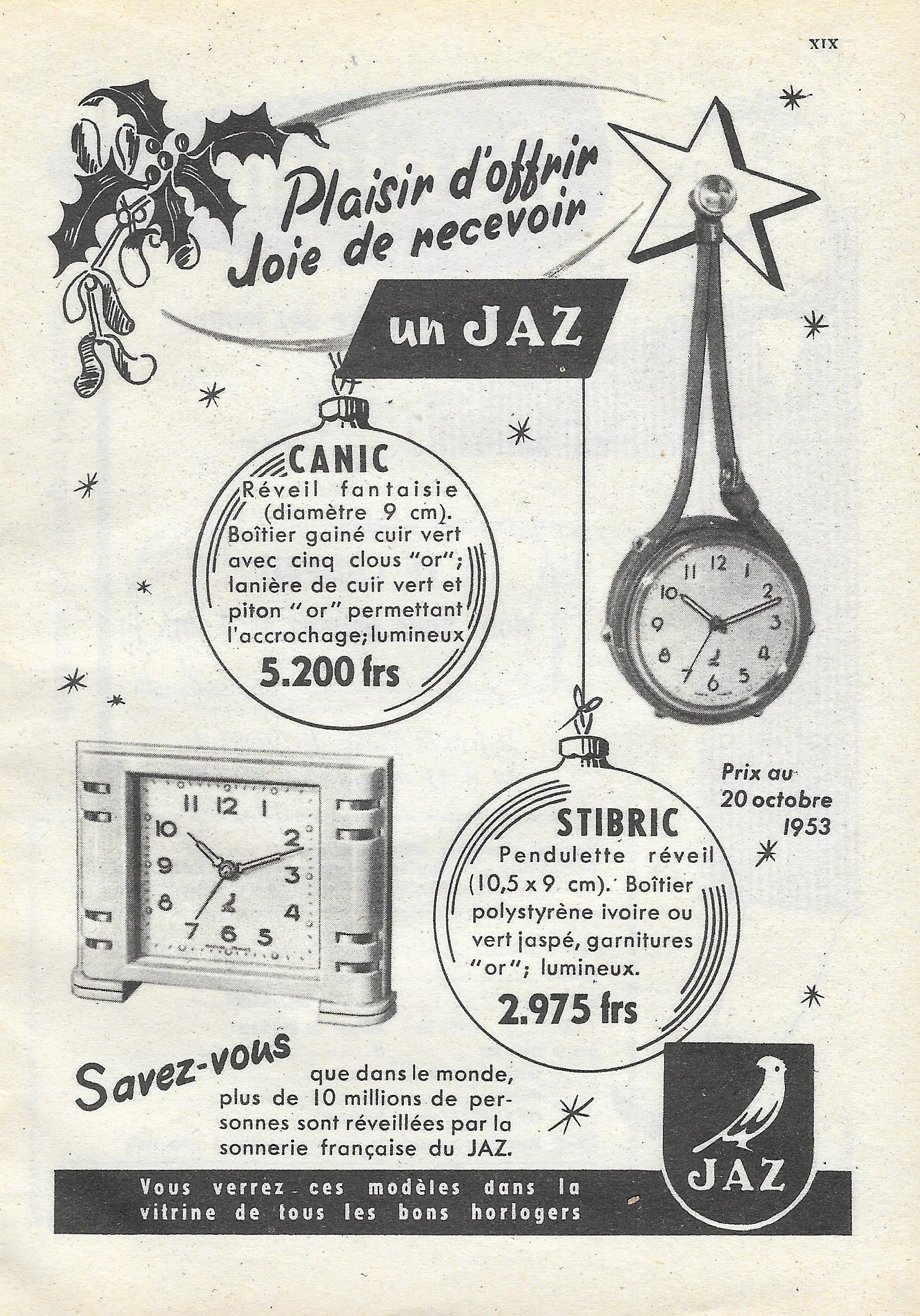

stibric-pubsPublicités 1953 et 1954 revue Reader’s Digest .canic stibricpublicité Redadre’s Digest , format 18 x 13 cm .raffic stibric torpic siblic pubpublicité Paris Match , format 35 x 13 cm .pub stibric cotic torpic colmicstibric dessous .jpg

CHAMPIC 1952 à 1954

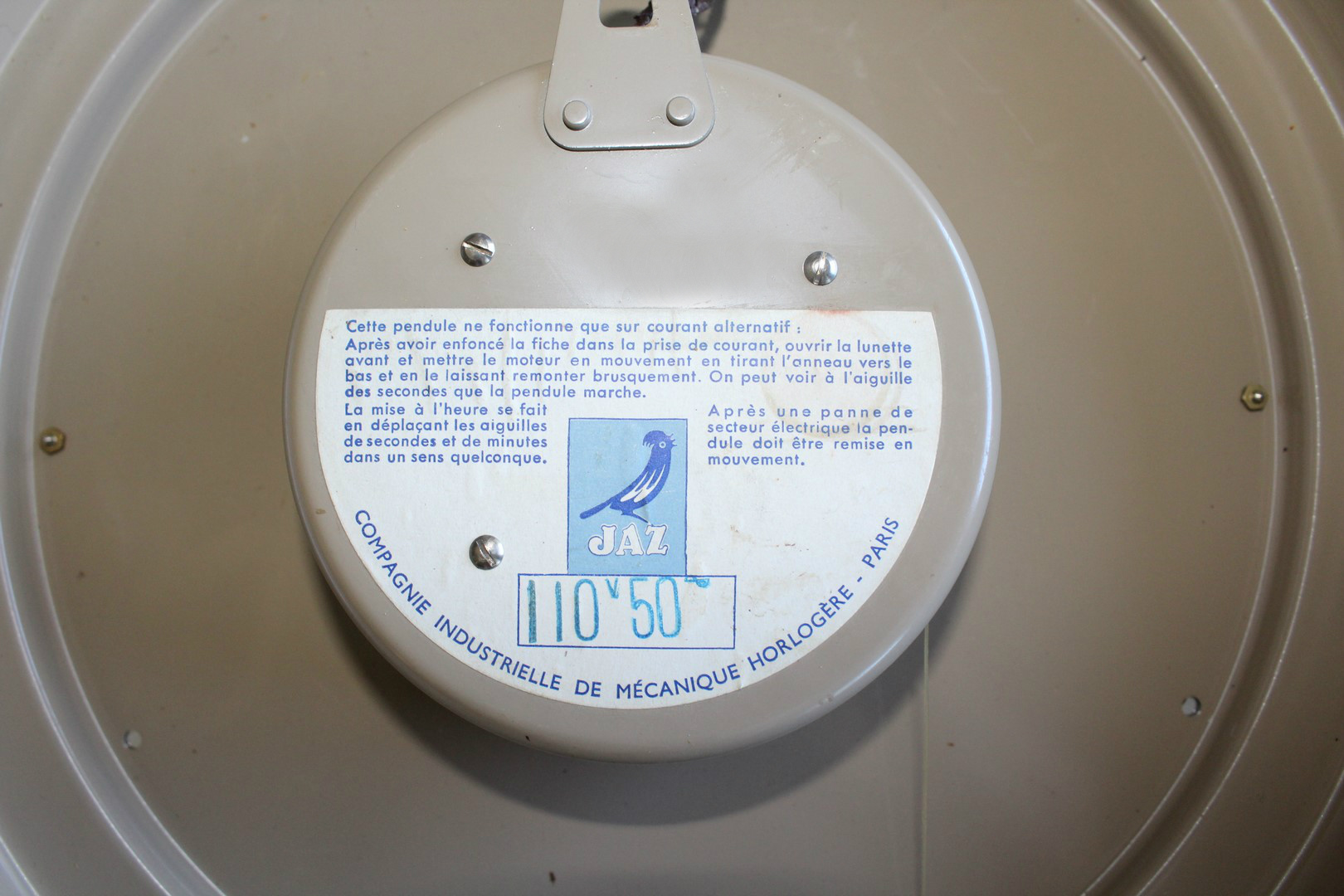

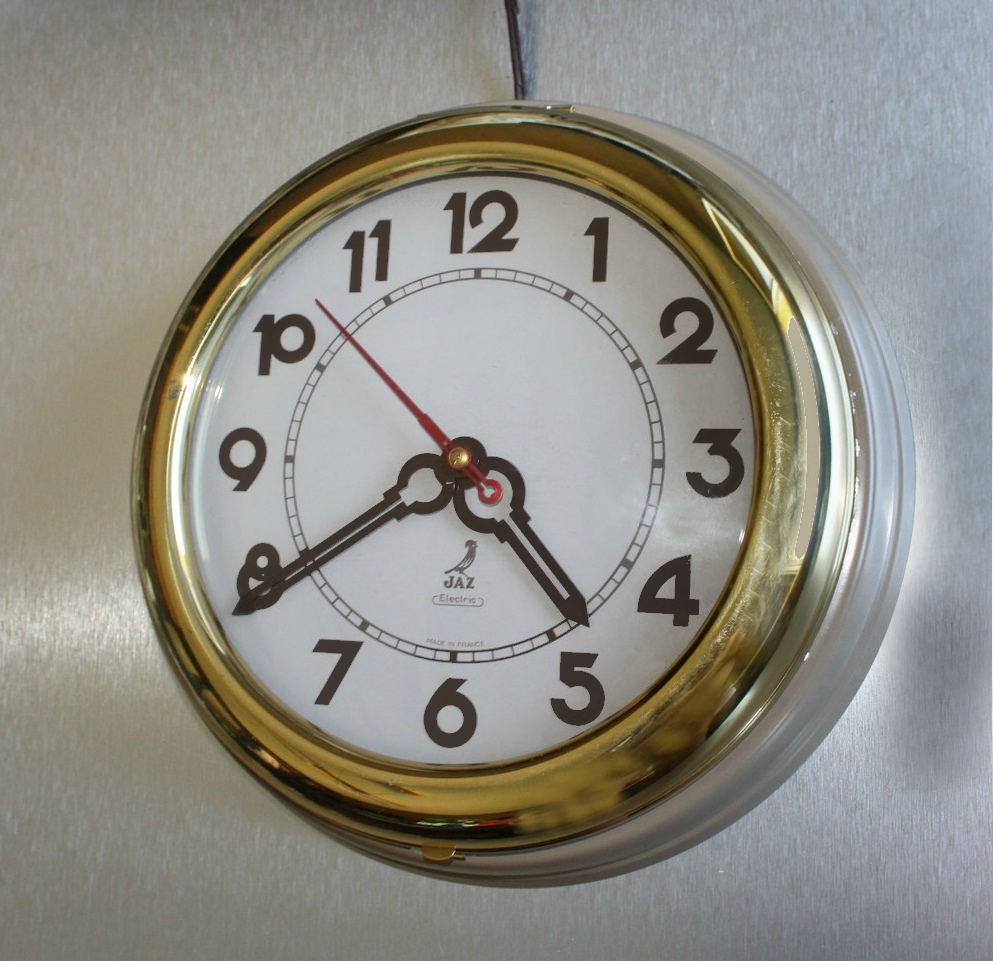

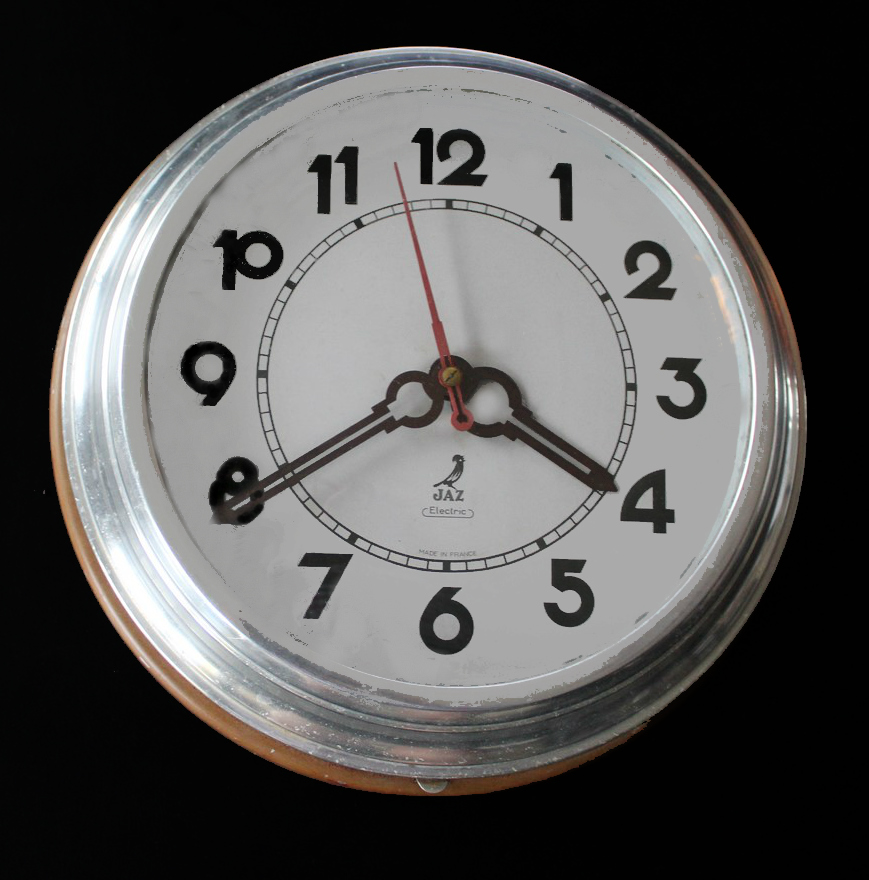

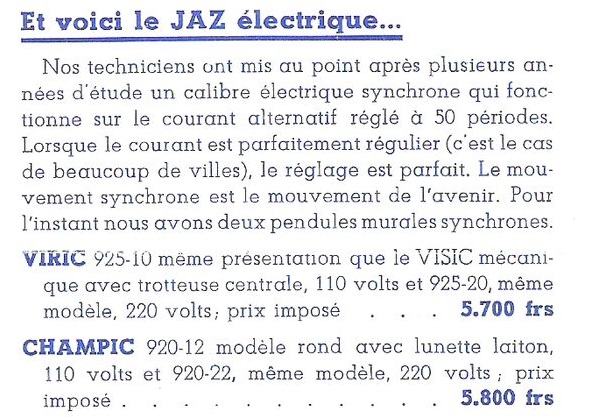

champic premiere versionCHAMPIC , horloge murale , gamme Jaz Electric , mouvement électrique sur secteur , calibres 1R et 2R . Nouveauté présentée dans la Jazette de Juillet 1952 à la page 4 , référencée 920-12 en 110 volts et 920-22 en 220 volts . Boîtier en métal  , trotteuse centrale rouge , aiguilles « phalliques » brun Van Dyck , chiffres peints en noir ,vitre en verre . Diamètre 30 cm.champic lunnette laitonCHAMPIC 920-12 modèle rond avec lunette laiton champic-jazette-avril-1952-page-2Extrait de la Jazette n° 29  d’Avril 1952 . Les CHAMPIC et VIRIC sont donc les premières pendules Jaz électriques sur secteur . L’allusion au manque de régularité du courant distribué à l’époque est d’importance car il avait une incidence sur l’utilisation d’horloges électriques sur secteur et encore il n’est pas fait mention des fréquentes coupures de courant , plus ou moins longues d’ailleurs .champic etiquetteAu dos de l’horloge , en revanche , il est fait allusion à ces fameuses pannes de courant  , dès lors une tirette pour relancer le mouvement se devait d’être aisément accessible . tirette-champicà travers les six trous du rotor apparaissent , peints en jaune , le voltage -110 ou 220 volts- et la date de fabrication : mois et année .champic-doschampic-tirette-110-voltstirette-lancementUne tirette métallique est installée qui présente l’intérêt de ne pas nécessiter de retourner l’horloge pour le lancement du mouvement champic dosVersion – la plus courante- où la tirette est remplacée par une cordelette …  champic ouverte…et un anneau en nylon pour relancer le mouvement après une coupure de courant

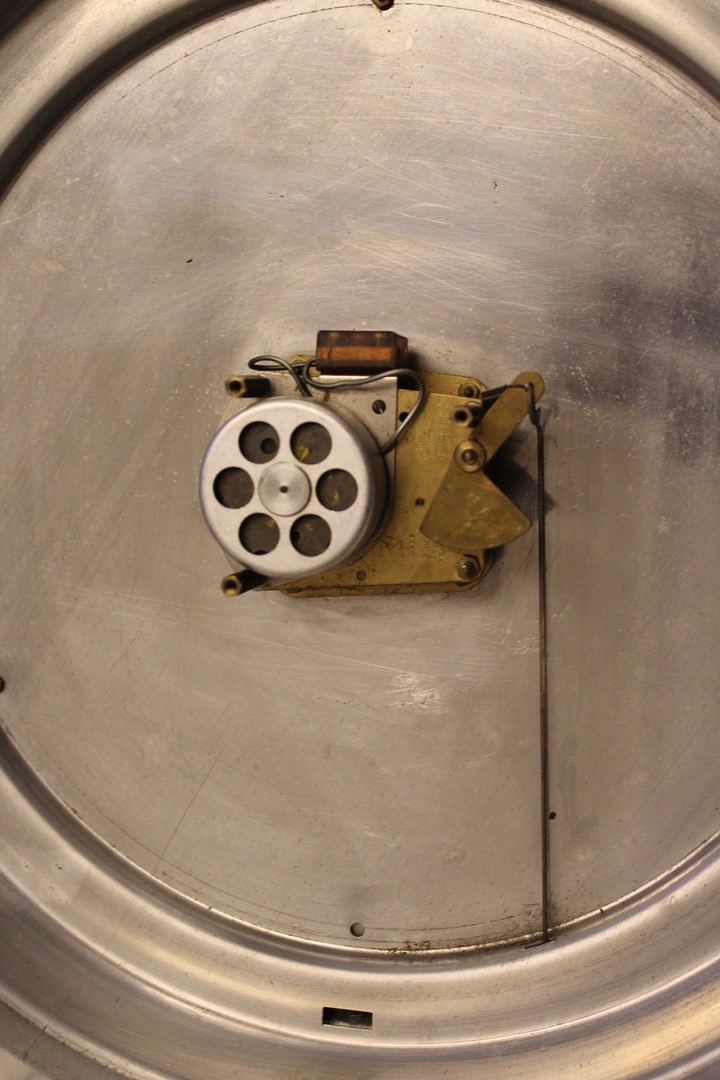

Dénuée de bouton de changement d’heure , celui ci s’effectue en poussant délicatement l’aiguille des minutes ; le hublot est donc pivotant pour accéder aux aiguilles .prise-champicen général les câbles sont cuits par le temps et ne permettent pas , hélas , de conserver les prises moulées avec le logo Jaz en creux sectic champic viricpub champicpublicité 1952 Paris Match n°163 April 1952 , format 35 x 13 cm .                                              La dénomination CHAMPIC sera réattribuée en 1975 à un petit réveil en forme de champignon ; ce nom avait , peut être , été déjà donné à cette horloge pour ces aiguilles phalliques où l’on peut voir aussi un champignon qui serait donc à l’origine de son nom .





MADRIC 1948 à 1954

madric Jazette 1948 Juin page 04MADRIC , petit réveil , gamme des Stylites , mouvement mécanique , calibre J . Boîtier en métal laqué , lunette et socle sont en métal doré . Format 7,5 x 8 cm                                                                                                                                                                                  Le MADRIC apparaît pour la première fois doté de ce cadran métal , à zone des chiffres brune , avec ces chiffres romains superbement décalés .                                                                                                                                                                                                       Quatre versions sont d’abord disponibles : boîtier laqué bordeaux , non-lumineux réf .412-10 ; boîtier laqué bordeaux , aiguilles et chiffres lumineux réf.412-11 ; boîtier laqué ivoire , non-lumineux  réf.412-20 ; boîtier laqué ivoire , aiguilles et chiffres lumineux réf.412-21 .                                                                                                                           En Novembre 1950 les modèles non lumineux sont supprimés , seuls les 412-11 et 412-21 restent donc en ventemadricMADRIC 412-21 de 1951                                                                                                    En Octobre 1951 , il perd son beau cadran de style néo-Art Déco au profit de ce cadran argenté plus sobre et surtout plus lisible , il adopte des aiguilles phalliques , aiguilles et points qui sont  lumineux . Le boîtier et tout le socle sont dorénavant soit en laiton doré verni , réf.412.59  soit en laqué ivoire pour le boîtier , l’intermédiaire de socle et la lunette en métal  ivoire , réf.412-21 . Le MADRIC apparaît pour la dernière fois au catalogue 1954

pub-jaz-madric-1951-1953

BALIC 1952 à 1956

balic vert droitBALIC 759-41                                                                                                                                                                   BALIC , réveil de voyage , gamme Jaz de Luxe , mouvement mécanique , calibre AB , 7 pierres , échappement à ancre , à sonnerie limitable . Nouveauté présentée dans la Jazette d’octobre 1952 . Boîtier et porte avant faisant office de socle gainées de cuir , cadran argenté , vitre en verre biseauté sertie dans la lunette en métal doré , aiguilles phalliques , aiguilles et chiffres lumineux  . Format 7,5 x 10 cm ,épaisseur 3 cm . balicBALIC  759-21 .                                                                                                                                                        Trois variantes disponibles : maroquin rouge réf.759-21 ou maroquin bleu réf. 759-31 et maroquin vert réf.759-41  , cette dernière version est supprimée en 1953 . Le nom de BALIC  sera réattribué en 1972  et en 1982 .balic dosAu dos , on reconnaît la cloche commune à tous les calibres AB avec l’index pour limiter la sonnerie graduée : STOP / 5 / 20 .

balic vertL’arrêt de sonnerie est déporté sur le côté balic vert dosCe déport de l’arrêt de sonnerie sur le côté explique la rotation de 45° du calibre par rapport aux réveils dont l’arrêt de sonnerie est au sommet .balic dos vertbalic ferme

BALIC rouge , monogrammé LG à la feuille d’or ( Collection Serge Bennati )

pub-balic-plaisir-de-francePublicité presse 1953 . Papier , pleine page , format 31,5 x 23,5 cm , issue de la revue mensuelle « Réalités ». Dessin par J.BYDO . Modèles reproduits GAPIC , COTIC , LANDIC et BALIC . Bien connu par ses publicités pour le Rhum Rocroy , Darbel et  Martini , BYDO avait déjà illustré la publicité de la ROULIC pour Jaz en 1950 et l’EMPIC en 1952 . Ces réveils de Luxe  correspondaient parfaitement au lectorat de Réalités qui était la revue illustrée la plus influente et la plus lue entre les années 1950 et 1970 . Avec son dos carré , son impression en quadrichromie , d’un prix élevé – 590 francs en 1956 –  Réalités  accordait une large place à la photographie , une grande importance au choix des couvertures et à la qualité de ses encarts publicitaires .landic balic coticDéclinaison simplifiée pour le Reader’s Digest , par Bydo lui même , de son travail pour Réalités . Format 18,5 x 13,5 cm . balic landic colmic cotic pub bydopublicité par Bydosapic cotic balic pub 1957publicité 1956/57 format 23,5 x 9 cm

CABRIC 1948 à 1952

CABRIC , réveil , gamme des Stylites , mouvement mécanique , calibre J . Nouveauté du catalogue 1948 . Boîtier et socle en métal , lunette en métal  , vitre en verre biseauté , cadran métal , aiguilles et points lumineux  , aiguilles phalliques . Format 10 x 9 cm .

Deux modèles disponibles : Ivoire, doré et cadran métal : réf. 419-10/11 ; vert jade réf. 419-32/33.

Trois modèles sont disponibles en 1951 : socle et boîtier ivoire à cadran doré réf.419-13 ; socle et boîtier vert jade à cadran doré réf.419-33 ; socle ivoire et boîtier doré à cadran argenté réf.419-59 . En 1952 , pour sa dernière année de mise en vente , seule la version vert jade est maintenue mais apparaît en 1953 une version qui ne s’en distingue que par son pied plus classique , nommée DABRIC . Ce pied fortement cabré était à l’origine de son nom de CABRIC .
