ROUBRIC 1978

RoubricROUBRIC , horloge murale , de la gamme Jaz Electronic , mouvement à pile LR14 , calibre TM , trotteuse centrale rouge . Corps en plastique , vitre en plexiglas , trotteuse centrale rouge Format 28 x 22 cm . Sa dénomination ROUBRIC est l’anagramme de ses contemporaines les BOUCRIC et COURBIC , selon l’usage très ancien chez Jaz de baptiser d’un anagramme des horloges qui sont certes différentes mais partagent un même boîtier de base .1978 (2)Hors catalogue, probablement uniquement destinée à l’export ;  nous ne connaissons la ROUBRIC que par cette page dont les trois horloges sont non répertoriées dans les catalogues français , au contraire des quatre réveils qui sont bien connus .

FRANCIC 1978

FrancicFRANCIC , horloge murale , de la gamme Jaz Electronic , mouvement à pile , calibre TM , trotteuse centrale rouge  ; Corps en bois Format 23 x 22,5 cm . La dénomination FRANCIC avait déjà été attribuée en 1950 à un réveil .1978 (2)Hors catalogue, probablement uniquement destinée à l’export ;  nous ne connaissons la FRANCIC que par cette page dont les trois horloges sont non répertoriées dans les catalogues français , au contraire des quatre réveils qui sont bien connus .

MOGIC 1978

mogicHorloge murale , en forme d’assiette , gamme Jaz Electronic  , mouvement à pile LR14 , calibre TM , licence ATO en forme d’assiette . Diamètre 25 cm .  Assiette en porcelaine de Limoges , sans trotteuse , aiguilles noires en métal . 1978 (2)Hors catalogue, probablement uniquement destinée à l’export ;  nous ne connaissons la MOGIC que par cette page dont les trois horloges sont non répertoriées dans les catalogues français , au contraire des quatre réveils qui sont bien connus .

les horloges Jaz à dateur en Scandinavie

lördagNous l’avons expliqué , dans d’autres articles sur les réveils et horloges destinées à l’export , Jaz nommait parfois ses produits différement à l’étranger ; certains avaient des caractéristiques différentes ou comme en Espagne , où Jaz disposait d’une usine , présentait des produits spécifiques à un pays déterminé . Dans le cas des horloges à dateur , il fallait bien adapter les jours de la semaine dans la langue vernaculaire des pays où Jaz exportait ces produits . Dans le cas des pays scandinaves , Suède Danemark et Norvège , il existe de fines subtilités qui nous obligent à un très court exposé sur les langues scandinaves .scandinavie-carte Les trois langues scandinaves , suédois danois et norvégien , sont très proches puisqu’elles ont les mêmes racines linguistiques et que les vicissitudes de l’Histoire ont fait que les uns ont occupés les autres parfois pendant plusieurs siècles , contribuant aux échanges et mélanges des dialectes . Le suédois et le norvégien bokmål sont suffisamment proches du danois pour qu’un Danois puisse comprendre le sens général des phrases , mais l’inverse est moins vrai du fait de la prononciation particulière du danois , un peu déroutante , même pour les autres Scandinaves . Le ø remplace la graphie ancienne oe. Il correspond à ö en suédois et en allemand . En fait quelqu’un qui parle couramment danois ne comprendra pas nécessairement le norvégien et le suédois, en raison de grandes différences de prononciation . Le danois écrit et le bokmål norvégien sont en revanche très proches, quoique la pronociation soit différente , la prononciation du norvégien ressemblant à celle du suédois . En conséquence les jours de la semaine sont quasiment identiques à l’écrit dans ces trois langues : LUNDI = mandag  MARDI = tisdag en suèdois et tirsdag en danois et norvégien  MERCREDI = onsdag  JEUDI = torsdag  VENDREDI = fredag  SAMEDI = lördag en suédois et lørdag en danois et norvégien DIMANCHE = söndag en suédois et søndag et danois et norvégien . Il en ressort que la seule vraie différence se situe le mardi entre tisdag et tirsdag .CALIC scandinaveCALIC variante suédoise avec dateur sur lördag = samedi ; en fait les versions danoise ou norvégienne qui devraient être transcrtites lørdag emploient cette transcription commune .lignic 2° version ScandinaveLIGNIC 2° version en variante suédoise avec dateur sur söndag =dimanche ; là encore le choix a été fait de choisir la transcription suédoise pour les trois pays scandinaves au lieu de søndag pour la Norvège et le Danemark .damic scandinaveDAMIC version scandinave avec dateur sur fredag = vendredi qui est commun aux trois langues .PRATIC suede PRATIC variante suédoise avec dateur sur lördag = samedi ( trotteuse manquante) pratic version suédoisePRATIC  variante suédoise avec dateur sur söndag =dimanche . Autre différence notable avec les versions françaises , les PRATIC scandinaves ne sont pas dans la rubrique Jaz Transistor mais celle des Jaz Electric . On retrouve ce type de changement de catégorie en Espagne qui compte beaucoup de Jaz Electrico .lördag détail Exception faite des VIBRIC , en France il n’a aucune horloge murale de la catégorie Jaz Electric au delà de 1973 : elles sont donc toutes estampillées d’un jaseur boréal à queue basse . Or l’horloge murale en photo au début de cet article , qui est un modèle export non distribué en France , affiche un jaseur boréal à queue haute , post 1973 , est attribuée à la catégorie Jaz Electric . En outre , elle est la seule , à notre connaissance , dont l’estampille soit décentrée entre le 4 et 5 .ortic scandinaveORTIC en variante suédoise avec dateur sur söndag =dimanche ;Courbic sur distagCOURBIC variante suédoise avec dateur sur tisdag =mardi ; en revanche cette variante ne pourrait correspondre au marché norvégien ou danois puisque mardi s’écrit tirsdag dans ces deux langues .lignic danoise (3)LIGNIC 1° version en variante dano-norvégienne . Le dateur en position sur fredag = vendredi ne permet pas de distinguer cette variante qui peut être commune aux trois langues scandinaves . lignic danoise (2)En revanche , de dos , on devine le mot tirsdag qui ne se trouve qu’en danois et norvégien , une horloge suédoise indiquerait tisdag pour mardi .

Calibre R et dérivés 1952 à 1960

Le calibre R est un mouvement électrique sur secteur , en 110 ou 220 volts , apparu commercialement en 1952 , équipant essentiellement des pendules murales et une pendulette à poser , la SECTIC . Son apparition induit la création de la gamme Jaz Electric .

doc calibre R (11)doc calibre R (1)

Le calibre R fait ses débuts commerciaux avec les pendules murales VIRIC et CHAMPIC en 1952 puis la RUMIC et la pendulette SECTIC en 1953.

1954: RAMPIC, SOLIC, SPHERIC et ZODIC

1956: DIFFIC

1957: MARPIC

1958: LIMIC

1959: apparition du calibre AL à pile qui va « ringardiser » les calibres sur secteur

1960: TRALIC et ROMBIC alors qu’apparaissent les premiers calibres à transistors.

Le calibre R est abandonné en 1962.



Lancement d’un calibre 2R ( si l’indication du voltage a disparu du capot extérieur , vous le retrouverez inscrit à la peinture rouge sur le moteur lui même : 220 volts en l’espèce)Jazette_1959_Decembre page 1 extraitUne de la Jazette de Décembre 1959 ( extrait)                                                                    Conçu en fait en 1932 , le calibre R est donc le premier mécanisme électrique commercialisé par JAZ , seulement vingt ans plus tard , qui n’est pas pionnier en la matière . En 1840 l’horloger écossais Alexander Bain réalise la première horloge électrique . L’énergie est fournie par une pile qui alimente un électro-aimant lequel fait osciller un pendule. Il imagine également qu’une horloge centrale pourrait envoyer des signaux électriques pour synchroniser de nombreuses autres horloges. Cette idée sera mise en application par Louis Breguet en 1856 qui installe à Lyon un système pouvant faire fonctionner 76 cadrans logés dans les lanternes de l’éclairage public reliés entre eux par un réseau de fils électriques . L’horloge mère, alimentée par une pile électrique, est connectée à un régulateur qui envoie un courant inversé à chaque minute dans le conducteur pour assurer à tous les cadrans d’afficher la même heure . Cela reste bien anecdotique jusqu’à l’extension des réseaux électriques au début du XX° siècle avec , toutefois , ce problème récurrent et rédhibitoire de régulation incertaine . Les premières horloges électriques pratiques sont réalisés en 1918 par Henry Ellis Warren  un inventeur américain sous la marque Warren Telechron Clocks . Elles fonctionnent avec un moteur synchrone asservi à la fréquence stabilisée du réseau électrique  alternatif . Il était parvenu à convaincre les fournisseurs américains d’électricité d’offrir la distribution d’un courant correctement régulé comme un service supplémentaire après que la faible , mais constante,  consommation des horloges soit devenue quantifiable électriquement et donc financièrement .

Le faible investissement requis pour assurer une grande stabilité était largement compensé par la consommation supplémentaire engendrée par la multiplication des horloges : il fallait y penser et cela permet à Telechron puis General Electric d’envahir le marché américain d’avant guerre avec des pendules et horloges sur secteur . catalogue 1935 1936catalogue vedette 1935 1936Catalogue VEDETTE 1935-1936 page 14 et 15                                                                                                                                                                                                                De ce côté de l’atlantique , personne n’a cherché à convaincre L’Union d’Electricité  , L’Energie Industrielle ou l’un des nombreux autres précurseurs d’EDF  qui est créé en 1946 ( dans la Jazette de Décembre 1959 , citée plus haut  Jaz commet un petit anachronisme )

En revanche VEDETTE avait trouvé un solution ingénieuse en électrifiant des mouvements mécaniques : un petit moteur électrique remontait le ressort d’un mouvement classique , résolvant ainsi plusieurs problèmes inhérents aux mouvements électriques . Effectivement , en général , les horlogers étaient plutôt rétifs envers cette technologie qu’ils ne connaissaient pas , la consommation devenait réellement négligeable et la régularité du courant n’avait plus d’importance , toutefois cette solution astucieuse restera sans lendemain .( voir notre article sur la saga Vedette )

Avant guerre en Europe , les horloges électriques sont le domaine , sans conteste , de Léon HATO connu par la licence ATO . ( consultez notre grand article sur ATO)  Elles étaient pour la plupart alimentées par pile , esquivant le souci de la régularité du courant , mais toujours noblement habillées , parfois même par Lalique , elles n’étaient pas à la portée de tout le monde . En 1958 , Jaz lance son propre mouvement électrique à pile avec le calibre AL à remontage électro-aimanté à bascule et balancier circulaire . Celui- ci présente l’inconvénient d’être bruyant : consultez notre grand article sur le calibre AL . Toutefois c’est l’obtention de l’exclusivité de la licence ATO pour la France , la même année 1958 qui va permettre à Jaz de devenir le leader européen de l’horlogerie électrique par une diffusion à la portée de toutes les bourses avec 245 Jaz dotés de calibres sous licence ATO de 1959 à 1977

doc calibre R (2)doc calibre R (3)

Calibre SH fiche technique

Calibre SH , made in Japan , avec  sonnerie à heure et demie sur deux gongs . Ce mouvement était fabriqué au Japon mais les horloges assemblées en France . Il équipe les PREVIC , NARGIC , SONNIC , RENIC , ALFIC , NOGIC , GARNIC , NAUDRIC , SOSIC , RHONIC , DODIC , mais aussi des horloges de la marque Vedette .calibre sh.jpgcalibre sh.jpg2calibre sh.jpg3calibre sh.jpg4Dodic mécanismecalibre SH équipant un DODIC dodic mode d'emploiAttention : si vous possédez ce type de pendules . Le mode d’emploi fixé au dos indique qu’ il ne faut jamais manœuvrer le bouton lorsque la sonnerie est en cours

Calibre G 1934 à 1959

calibre GCalibre G ou 1G : Mouvement mécanique à clef amovible , format 6 x 8 cm. Mouvement d’une autonomie de 8 jours sans fonction réveil , platines pleines ( non-ajourées) , hauteur sur platines : 23,5 mm , pont de barillet , arrêtage à croix de Malte , pignons à fuseaux , porte échappement Roskof indépendant à 3 pierres , balancier à pivots , spiral auto-compensateurs ( 14.400 oscillations /heure)  .                                                                                                                                                                                                                 Quatre variantes existantes :                                                                                                  Calibre G ou 1G : il dote 12 horloges murales  SARRIC , BOISIC , SOFIC , BERTIC , SEVRIC , SORIC , VISIC , MASSIC , TERRIC , MASSIC , FROMIC  , PRINTIC et une horloge à poser POSIC                                                                                                                                                                                                                        Calibre 3G identique à 1G mais avec voyant indicateur d’armage et remontage démultiplié ,  pour emboîtage moulé qui équipe trois murales  APPLIC 1934  ,  APPLIC 1945 , QUADRIC et trois horloges à poser CADIC  , FANTIC , HOTIC                                                                                                                                                                           Calibre 4G identique à 3G mais pour emboîtage métallique pour deux murales en métal  LENTIC , VISIC                                                                                                                                                                                                                                                Calibre 5G identique à 1G mais avec porte -échappements à 6 pierres ( à partir du 1° mars 1951 c’est lui qui est monté dans les horloges murales Jaz soit 21 au total ) VISIC après 1951 , NEPTIC , PRINTIC après 1951 ,  SPIRIC  , BRETIC , FORMIC ,  RHONIC ,  MURIC , Nafra-Don pub , GRANIC Le Progrès Pub ,  Cognac Pub , ZODIC , CUIDIC , MITRIC ,  CAMPIC ,  LUMIC ,  LIVIC , REXIC , DELFIC LIGNIC  . Ce calibre ne possède plus le témoin de charge des 3G et 4G .cadran cadiccadran de CADIC                                                                                                        Particularité des calibres 3G et 4G  : la petite fenêtre de témoin de réserve de charge ou voyant indicateur d’armage au milieu du 2 de XII heures : lorsque le triangle est rouge il faut remonter le mécanisme . Le 8 au dessus de l’axe central rappelle l’autonomie de 8 jours du calibre G qui n’a pas de fonction réveil .lentic calibre GLes calibres G ne sont pas toujours datés mais lorsque c’est le cas , ce sont les deux derniers chiffres qui indiquent la date , en l’occurrence 37 pour 1937 .

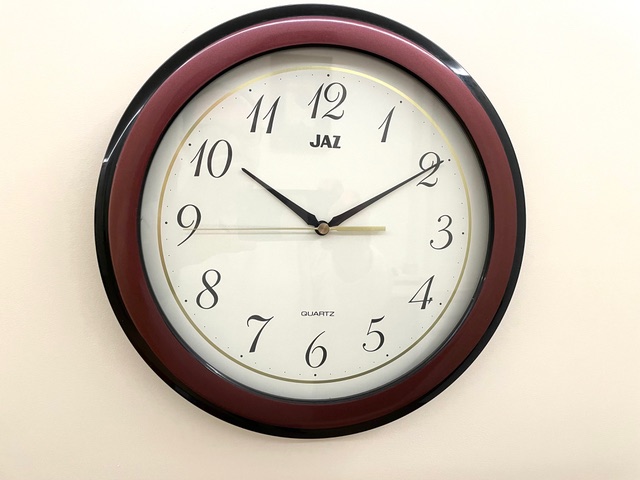

Calibre MAK à Quartz pour murales 1981 à 1986

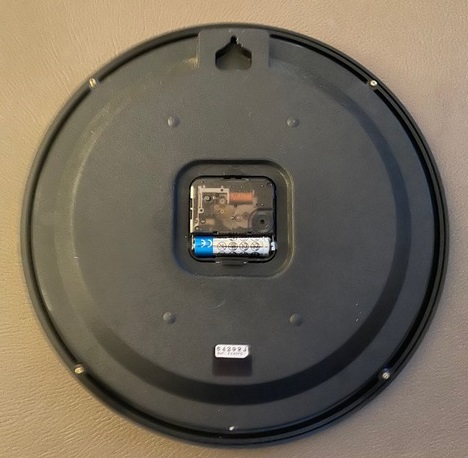

calibre MAK photoscalibre MAK texteTexte et illustrations extraits du Jaz Actualités n°148 d’Octobre 1981                                                                                                                                                                                       En 1981 Jaz est dorénavant entre les mains du Groupe Matra Horlogerie et doit  inévitablement suivre l’ascension mondiale du Quartz en horlogerie . Ses gammes de réveils et horloges analogiques se voient alors dotées de trois mouvements de technologie Hattori , lesquels avaient fait leurs preuves puisque vendus à des millions d’exemplaires par SEIKO ( Kintaro Hattori est le fondateur de Seikosha Factory ) à savoir le RPK à pile LR6 pour réveils , le RQK à pile bouton pour petits réveils et ce MAK pour horloge murale . Il succède au calibre MK et ce sont 72 horloges murales qui écoperont du MAK entre 1981 et 1986 . Il est donc loin derrière le calibre J , employé dans 112 réveils mécaniques ou plutôt 186 si l’on compte ses variantes calibre 3 J , 4J etc . Néanmoins il s’agit du deuxième calibre le plus employé par Jaz et le premier pour les murales .regic dosLe calibre MAK peut être inséré dans ce type de carénage calibre JAKCalibre dateur JAK                                                                                                                                                                                             On pourrait même ajouter tous les calibres JAK pour horloges à dateur qui ne sont que des variantes du MAK que l’on reconnaît aisément au centre de ce mouvement : JAK voulant signifier MAK à Journalier , comme le calibre JK était le dateur pour le MK .Jaz notice calendrierCette notice en six langues confirme l’analogie entre calibre JAK et MAKJaz notice calendrier 2

Galerie des pendules sur secteur 110/220 volts

Galerie des pendules murales et réveils sur secteur 110/220 volts .                                                                                                                                                      CLIQUEZ SUR LA PHOTO POUR ACCEDER A L’ARTICLE CORRESPONDANT

champic premiere version

        rampic (3)







HILLIC 1976

hillic 77

HILLIC , pendule murale de la gamme Jaz Electronic , mouvement électrique à pile , calibre TM . Réservée à l’exportation. Référencée 6306-42 pour la version noire, 6306-52  pour la bleue et 6306-62 pour la rouge dans le catalogues Jaz Export de 1976 à la page 44 , il n’est plus au catalogue en 1977. Corps en matière plastique , trotteuse centrale . Diamètre 23 cm .

hillic japy 76

Le HILLIC est disponible en France, estampillé JAPY à la page 46 du catalogue 1976. On note une variation de couleur pour les  chiffres de la version noire. Noire: réf. 6306-40; bleue: réf. 6306-50; rouge: réf. 6306-60.

La HILLIC n’est pas disponible à la vente en France , on les trouve uniquement dans ces catalogues Export . Ceux -ci sont rédigés en cinq langues et sont quasiment identiques aux catalogues de vente Jaz France sauf que les modèles d’entrée de gamme estampillés Japy en France sont badgés Jaz .
