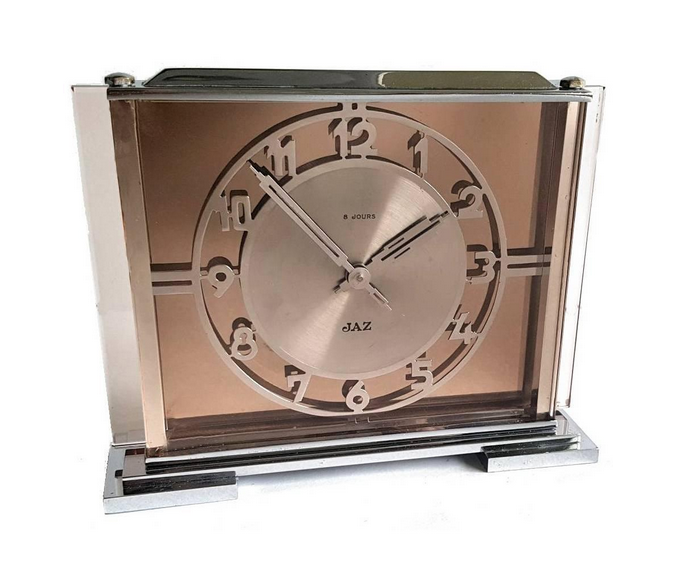

NORDIC 1939

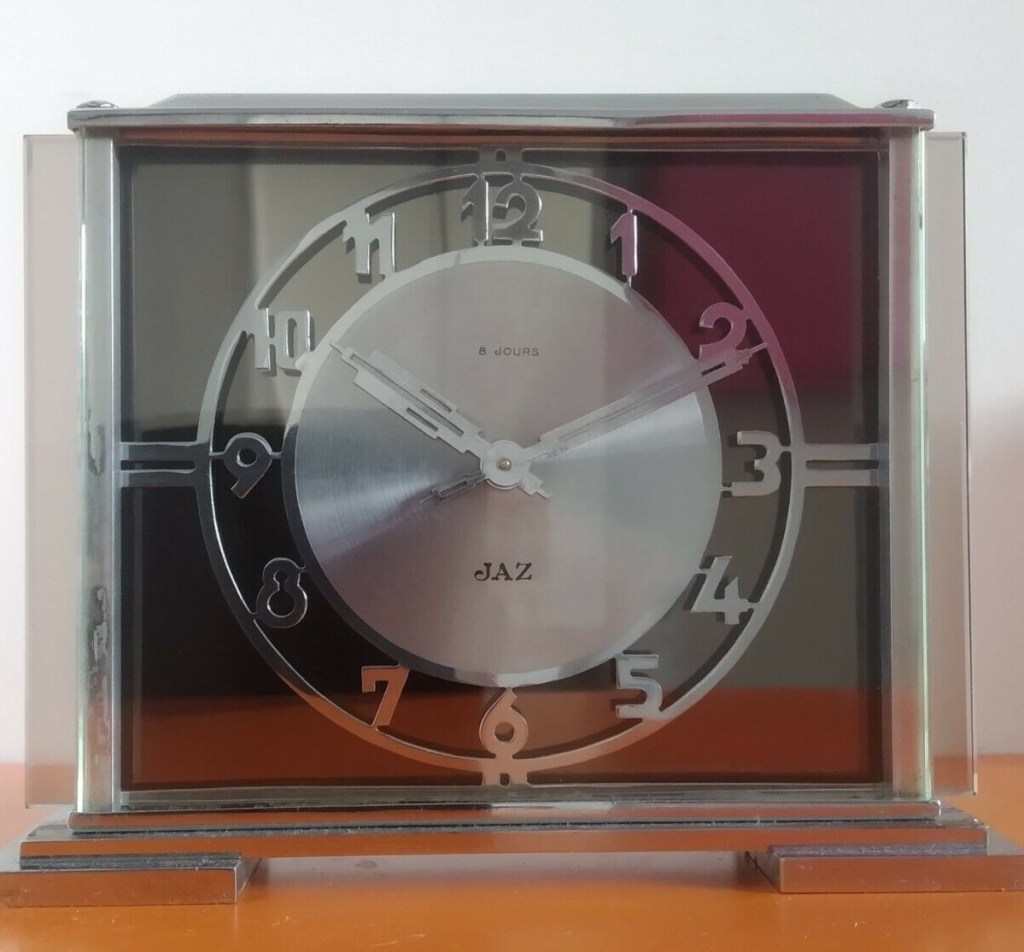

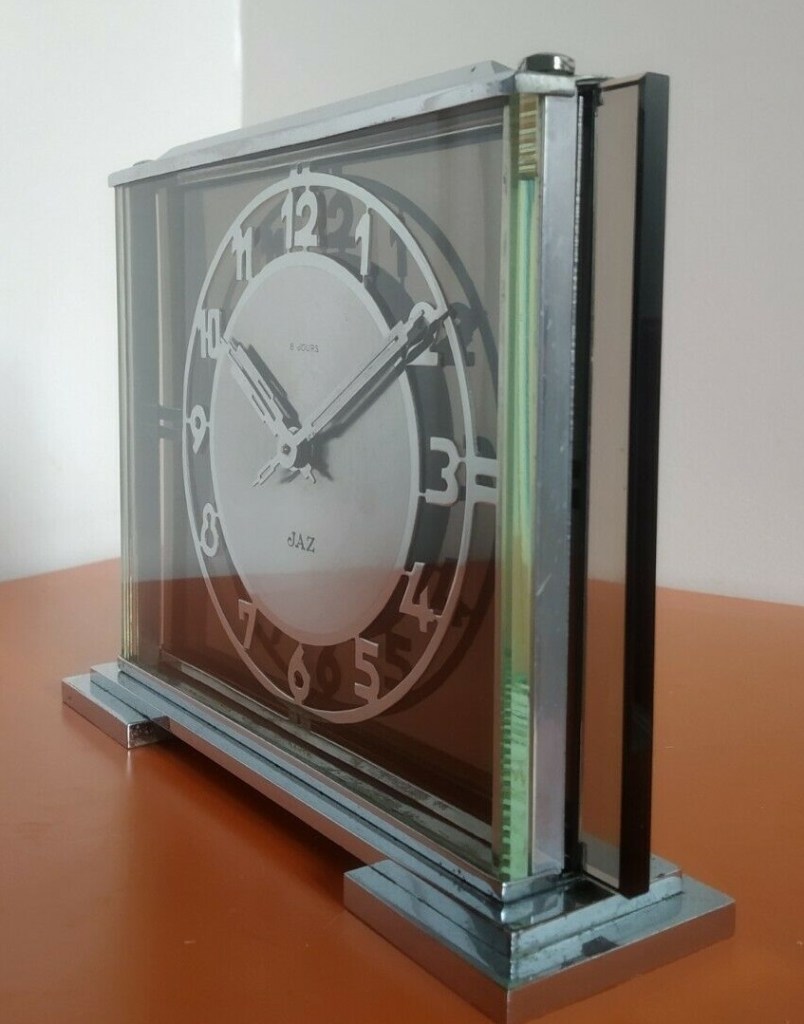

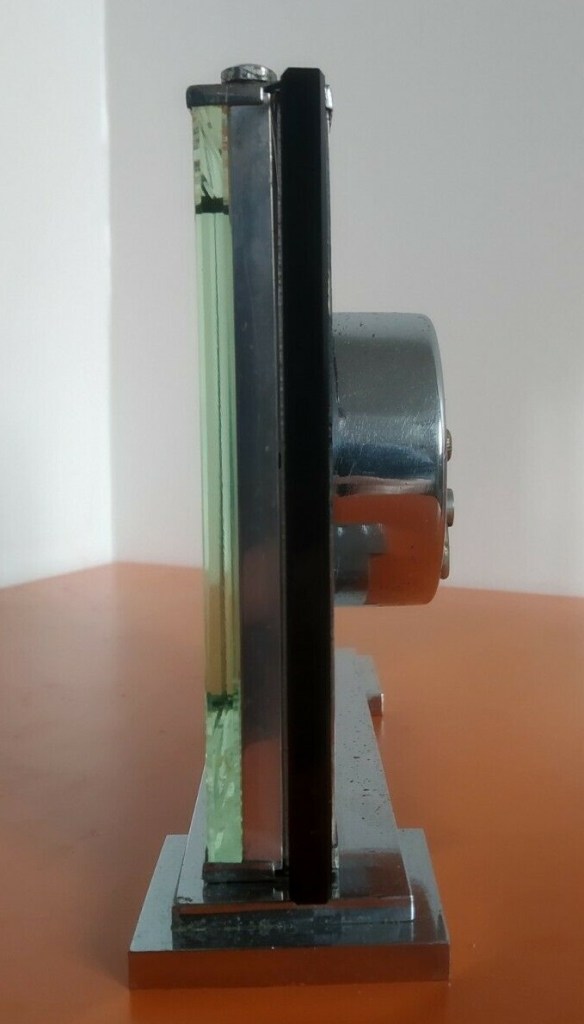

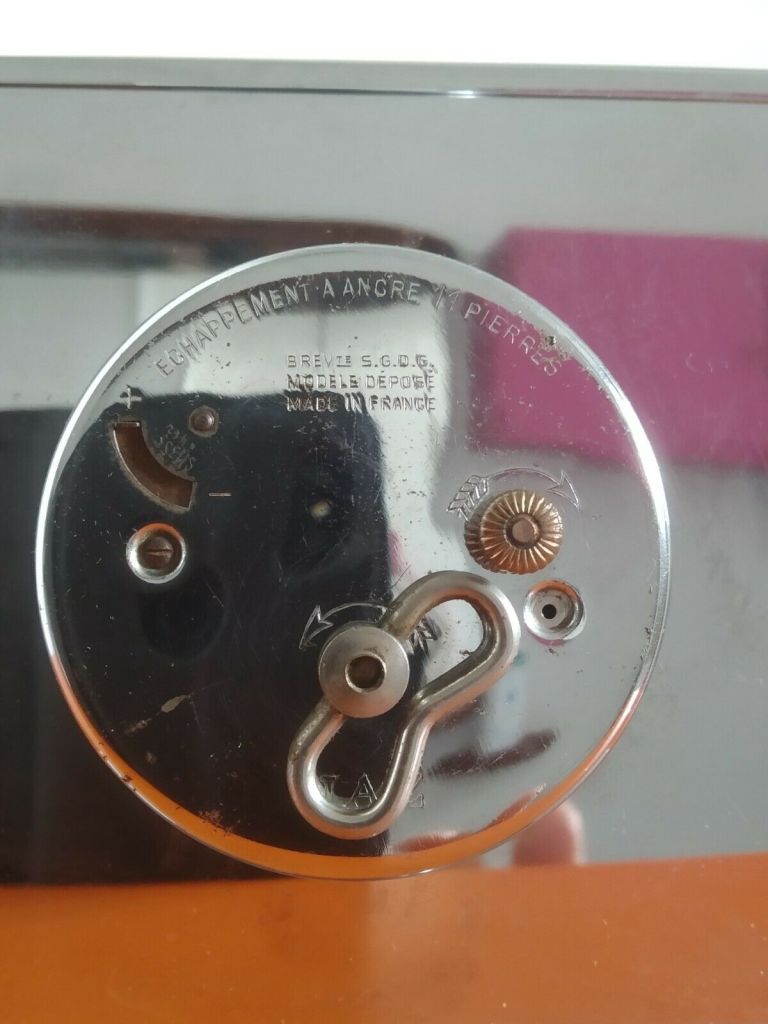

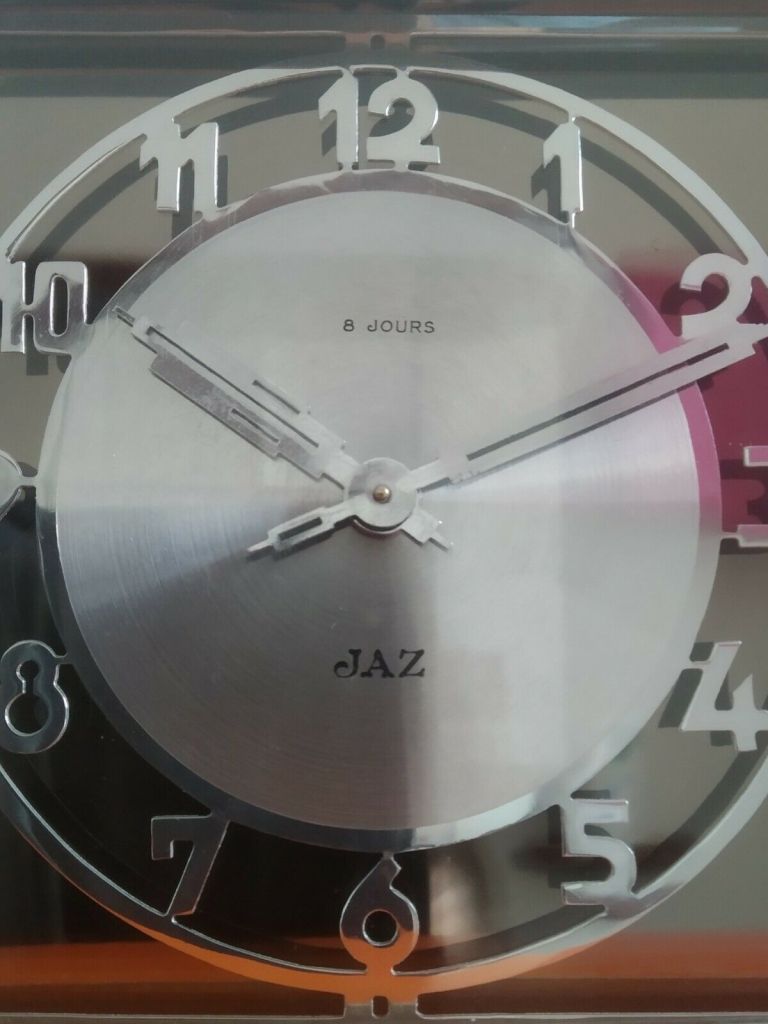

NORDICNORDIC , pendule à poser de Luxe  , mouvement mécanique , calibre K , autonomie 8 jours , échappement à ancre , 11 pierres ,  non lumineuse , sans fonction réveil ni trotteuse .jaz nordic (2) Plaque de cristal teinté , socle en métal chromé , aiguilles buildings , vitre en verre  . Format 15,5 x 12 cm . Encore présente au tarif général F 178 du 15 Avril 1939 , référence 5830 , prix de vente 325 F.Nordic vert Existe en vert .jaz nordic (1)La NORDIC est esthétiquement proche de sa contemporaine la SCIENTIC, avec des joues supplémentaires sur les côtés . La dénomination NORDIC sera réattribuée en 1982 . Il est possible que ce nom soit inspiré de la popularité du Commandant Charcot comme c’est le cas pour l’ARTIC ( consultez cet article ) , il en est de même pour la SCIENTIC.1938-pendulette-11938-pendulette-21938-pendulette-31938-pendulette-4

CUBIC coquille d’oeuf 1935

CUBIC n°323 coquille d’œuf , lumineux                                                                                                                                                                                                                      CUBIC n°323, petit réveil de Luxe , mouvement mécanique , calibre E , corps en métal à décor peint à la main façon coquille d’œuf  , cadran à damier ,chemin de fer au pourtour , version non-lumineuse à aiguilles Breguet cubiques ou lumineuse à  aiguilles buildings , sans bélière , arrêt de sonnerie au sommet . Format 58 x 58 mm . Présents au catalogue 1935 . Il n’est pas encore au tarif 1934 et n’est déjà plus au tarif 1936 .

CUBIC n°323 coquille d’oeuf , non -lumineux

Comme les autres CUBIC , il était livré dans un écrin chapelle cubic cadran tressécadran à damier tressé



Les aiguilles

Sur les horloges ou réveils Jaz , on peut rencontrer trois à quatre types d’aiguilles :

L’aiguille des heures , la plus courte et charnue qui pointe vers les index ou chiffres des heures . Les premières montres n’avaient que cette seule aiguille, celle des heures .

L’aiguille des minutes ou autrement nommée « la grande aiguille » apportant ses indications quant aux minutes , dont l’introduction vers 1691, est attribuée à l’horloger anglais Daniel Quare. L’aiguille des minutes est toujours plus longue que celle des heures. Cette taille offre une meilleure facilité de lecture puisque les graduations des minutes sont placées sur le pourtour du cadran – une échelle nommée chemin de fer – et l’aiguille peut ainsi pointer de façon précise vers chacune d’elles.

L’aiguille des secondes , plus communément  appelée la trotteuse , pas toujours présente et même plutôt rare sur les réveils Jaz , est d’une finesse extrême s’agitant tout autour du cadran pour donner les secondes , parfois appelée  » seconde trotteuse «  : ATTENTION pas seconde au sens de deuxième , comprenez plutôt trotteuse des secondes ; Lorsque l’aiguille des secondes est placée au centre du cadran , on dit : grande seconde  au centre ou trotteuse centrale ; elle est souvent de couleur rouge . La trotteuse permet en outre le contrôle visuel du bon fonctionnement du réveil ou de l’horloge .Replic 168  (2).jpg On l’appelle aussi « petite seconde » lorsqu’elle est installée dans un petit cadran situé à six heures ou à neuf heures du cadran principal . La petite seconde se trouve dans un petit cadran spécifique, lui-même intégré dans le cadran principal de la montre .

L’aiguille de sonnerie : uniquement destinée aux réveils , elle indique l’heure de réveil ; elle est la plus proche du cadran , derrière toutes les autres aiguilles , si elle est en position centrale . Mais , comme la petite seconde , elle peut se trouver dans un petit cadran spécifique .

La rotation des aiguilles

Les aiguilles , tournant de la gauche vers la droite , ont donné naissance à l’expression « dans le sens des aiguilles dans une montre ».  Mais pourquoi donc ce sens et pas l’inverse , qui est nommé sens anti-horaire ou rétrograde , en Belgique on dit assez logiquement : antihorlogique et horlogique .

GnomonPour comprendre le sens horaire , il faut retourner à l’époque du premier outil de la mesure du temps : le cadran solaire , aux alentours de 1 500 avant JC dans l’hémisphère nord . Le déplacement de l’ombre de la tige appelée « style », permettait alors de lire l’heure. Dans cette partie du globe, le soleil se lève à l’est et se couche à l’ouest, créant sur le cadran un mouvement allant de la gauche vers la droite, mouvement qui a ensuite été gardé pour déterminer le sens des aiguilles sur les montres.

Anatomie de l’aiguille

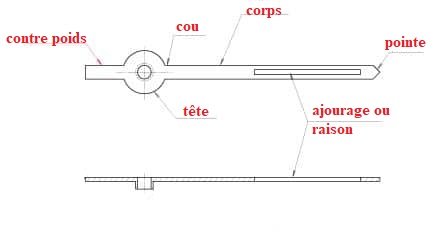

composition-aiguille-montreCette pièce mécanique essentielle à la montre se compose de quatre parties. On retrouve à parfois la base un contrepoids A qui permet, comme son nom l’indique, de contrebalancer le poids des aiguilles un peu longues comme la trotteuse. Ensuite vient le cou de l’aiguille qui est à la base entre la tête et le corps de l’aiguille. La tête B est la pièce centrale de l’horloge où l’on vient fixer l’aiguille par le trou au centre rivée au pivot vertical. Il reste une dernière pièce et c’est celle qui est susceptible d’être la plus originale : le corps D de l’aiguille . Par l’ajout de radium ou tritium les aiguilles peuvent être lumineuses : voir l’article que nous consacrons à la luminescence des aiguilles

les-diffc3a9rentes-parties-dune-aiguillesConcordance de l’aiguille avec l’esthétique du réveil

à gauche sur ces deux exemples , les aiguilles de remplacement ne sont pas adaptées

La beauté d’un cadran et son équilibre vont être intimement liés au choix de la forme des aiguilles . En cas de remplacement du calibre , les aiguilles sont rarement conservées et en général l’assortiment n’est pas réussi ; il peut même être ridicule comme dans les exemples ci-dessus . Le changement des aiguilles est rare sur les réveils car il est techniquement difficile ; en revanche il est très courant sur les horloges murales car il est à la portée de n’importe quel bricoleur . Fuyez les à l’achat , n’achetez pas de voiture avec des roues de vélo !!! Fiez vous à notre inventaire qui présente systématiquement en photographies  les aiguilles d’origine des réveils et pendules Jaz .                                                                                                                                                                                                                INVENTAIRE des grands noms et types d’aiguilles                                         à la manière d’une robe haute couture qui habillera une femme et viendra dessiner parfaitement ses courbes , les aiguilles d’une horloge viennent à elles seules , habiller le cadran et définir le style de celle-ci . Nous passons en revue , ci-dessous , les aiguilles les plus singulières utilisées par Jaz .                                                                                                                                                                                                                                         « Les détails font la perfection et la perfection n’est pas un détail «  Léonard de Vinci

Aiguilles « Breguet »

bregic 3

L’aiguille « Breguet » a été créée par Abraham-Louis Breguet à la fin du XVIIIème siècle. Cette aiguille est très fine et légère puis possède à son extrémité une petite pomme ou une lune évidée dans les modèles non-lumineux . Idéalement elles sont associés à des chiffres Breguet ;  voyez l’article que nous leur avons consacrés .

Aiguilles glaives

Les aiguilles glaives prennent comme leur nom l’indique la forme d’un glaive romain ou d’une épée , sword en anglais .

Aiguilles serpentines

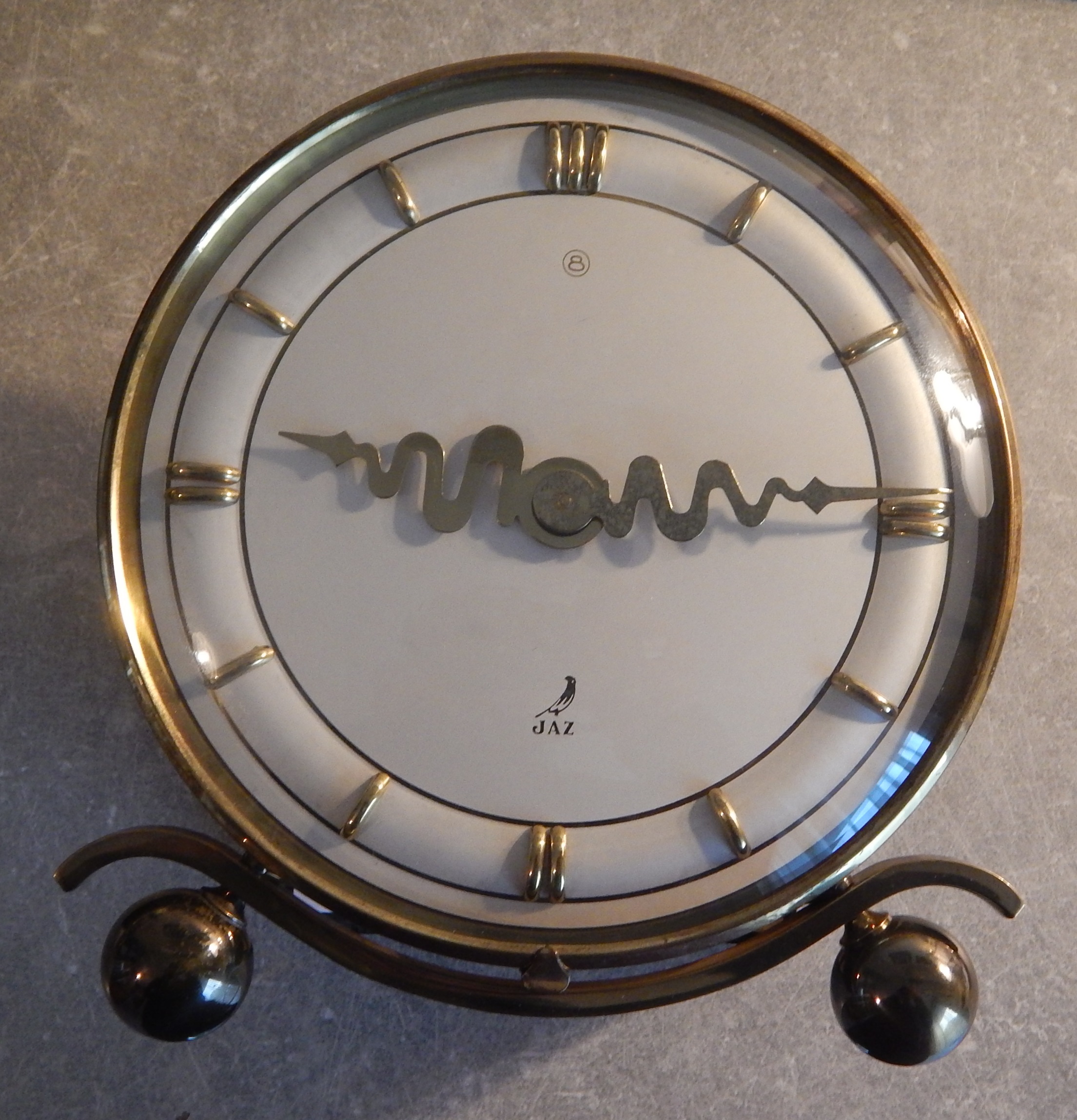

boulic

On retrouve sur ce Boulic , ces aiguilles en forme de serpents ondulants .

Aiguilles Louis XV/ Louis XVI

Les aiguilles Louis XV et Louis XVI sont étonnement très proches quand ces deux styles sont si dissemblables pour le mobilier . Ce sont les aiguilles les plus employées par Jaz pour ses horloges murales .

Aiguilles gothiques ou trèfles

Inspirées , comme les aiguilles cathédrales , du style gothique , elles reprennent la silhouette des trilobes ou trèfles , élément d’architecture à trois lobes que l’on retrouve dans les églises , particulièrement , où elles font allusion à la Sainte Trinité.

Aiguilles « phalliques»

Ces aiguilles qui arborent une forme explicite , certainement involontaire, équipent treize types de réveils Jaz dans les années 50 .

Aiguilles alphas

Assez proches des dauphines et des lances, les aiguilles alpha se distinguent de par un cou très fin avec un corps large s’affinant en pointe telle une flèche perçante. Son cou est très fin, puis le corps s’élargit largement avec une forme anguleuse avant de finir en une longue et fine pointe .

Aiguilles dauphines

Les aiguilles dauphines qui reprennent la forme d’un triangle effilé  . L’aiguille dauphine est souvent en relief , la partie centrale étant surélevée . Très similaires aux aiguilles alpha , elles se distinguent de ces dernières de par leur forme se continuant vers la base de chaque côté de la tête . L’aiguille dauphine a été créée en 1930 par Universo , manufacture Suisse , voir publicité en fin d’article .

Aiguilles bâtons

Parmi les plus classiques, il existe les aiguilles bâtons, d’une forme droite et uniforme à l’instar des aiguilles fils, mais assez épaisses.

Aiguilles feuilles

Les aiguilles feuilles, ou « leaf » en anglais, vont disposer d’une forme organique et effilée avec un corps plus charnu que la tête et la base.

Aiguilles flores , fleurs de lys et dérivées

Dans un style très chargé , il existe les flores ou fleur de lys qui , comme leur nom l’indique , reprennent l’esthétique de la forme emblématique des fleurs de lys , symbole de la royauté française que l’on retrouve notamment sur les réveils dit de « styles ».

Aiguilles cathédrales

Si l’on reste dans celles qui reprennent les formes de notre histoire, on retrouve également les aiguilles cathédrales reprenant la forme des vitraux et leur séparation en plomb . Par ailleurs , elles sont également souvent utilisées sur des montres à vocation militaire.

Aiguilles bleuies

La couleur spéciale de ces aiguilles, souvent fines, provient d’une oxydation de l’acier grâce à un procédé de chauffage de l’aiguille. Si l’opération est menée correctement, le métal change alors de couleur au contact de l’air pour adopter une robe bleue de calamine du plus bel effet . Elles sont très peu employées par Jaz : BrisicFleuric et Cubic .

Aiguilles squelettes

Les aiguilles squelettes permettent d’entrevoir mieux , à travers ces dernières , le cadran qui se situe dessous. Celles-ci ont tout simplement été découpées , soit squelettées, afin d’ouvrir leur corps . Ce sont les aiguilles qui en général dotent les réveils non-lumineux   puisqu’elles ne sont pas alourdies par les produits luminescents comme le radium , le tritium , etc.

Aiguilles « Buildings »

Cette dénomination , nous l’avons créée parce qu’elle nous semblait particulièrement appropriée pour le rappel de la forme des buildings américains et la concordance avec la période Art Déco où elle apparaissent .

Aiguilles flèches ou lances

Les aiguilles lances disposent d’une forme plus racée avec une pointe en forme de flèche assez large prenant la forme d’un triangle. Ce type d’aiguilles est très souvent utilisé dans les montres sportives ou disposant de fonctions techniques et sont reconnues pour leur haute lisibilité.

Aiguille rectangles ou seringues

Rectangles c’est ainsi que Jaz les définit ainsi mais elles peuvent être nommées seringues , pour des raisons évidentes de forme , par d’autres marques .

Aiguilles poire et feuille

Cet assemblage se retrouve fréquemment , même sur des montres , mais toujours distribué ainsi : l’aiguille de l’heure étant en poire et celle des minutes en feuille .

Aiguilles pyramides ou deltas

Les aiguilles pyramides , comme leur nom l’indique , incluent dans leur corps une petite pyramide ou un triangle en forme de Delta .

Aiguilles pontifes

L’aiguille pontife comprend une grosse bulle , en général seule l’aiguille des heures comprend cette bulle à l’origine de son nom : bulle pontificale .

Aiguilles cubistes

Les aiguilles cubistes sont la version cubique des aiguilles Breguet , un carré évidé remplace la pomme ronde des Breguet .Universo_fabrique_daiguilles_dauphine_publicite_avril_1963_la_Suisse_HorlogerePublicité de 1963 Presse professionnelle suisse

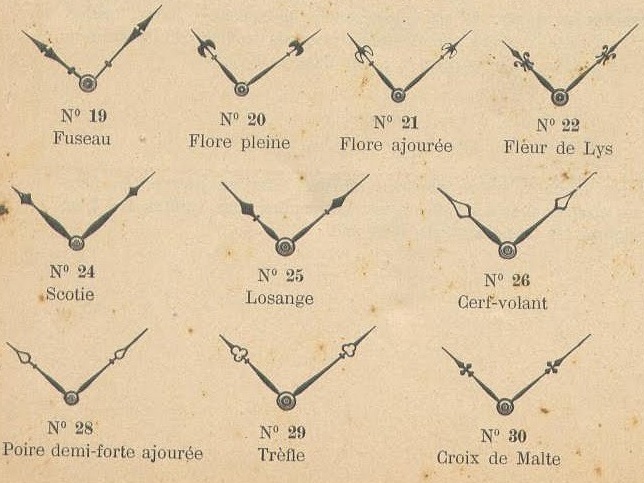

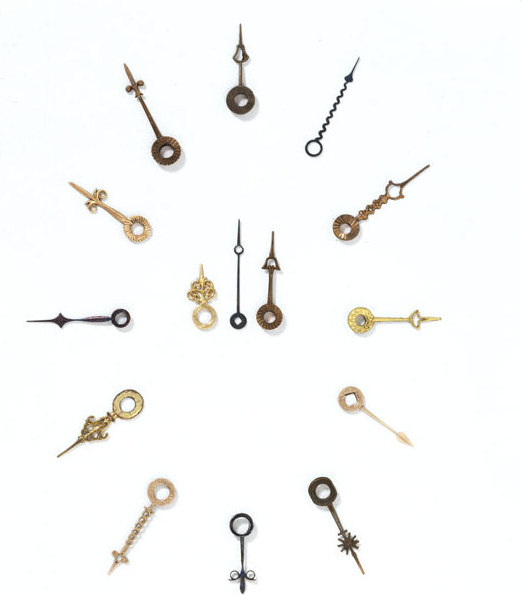

aiguillesAncienne nomenclature d’aiguillesaiguilles OmégaAiguilles de la marque Oméga aiguilles glossaire

CUBIC cubiste 1931

cubic 1931 cubiste (4)CUBIC , petit réveil de Luxe , mouvement mécanique , calibre E . Daté sur la patine du calibre de 1931  . Corps en métal chromé , version non lumineuse , aiguilles buildings ,  socle en Jazolite . Format 58 x 58 mm .cubic 1931 cubiste (3)En 1931 le CUBIC fait l’objet d’une audacieuse variante  » cubiste » où les chiffres sont remplacés par des index carrés . Dès lors sa dénomination CUBIC se justifie doublement .Jaz Cubic modernisteil était présenté , en option , en écrin chapelle .cubic cubiste 1931 (dosComme sur les CUBIC n°312 et n°313 son gong était fixé sur le dos . cubic cubiste lx (1)Version  lumineusecubic cubiste lx (2)Le CUBIC a fait l’objet de nombreuses déclinaisons : CUBIC n° 336 et n°337 Art Déco , CUBIC n°302 ,  CUBIC peintures craquelées ,  CUBIC n°308 , CUBIC n°309

CUBIC n°336 et n°337 ( 1934) à 1935

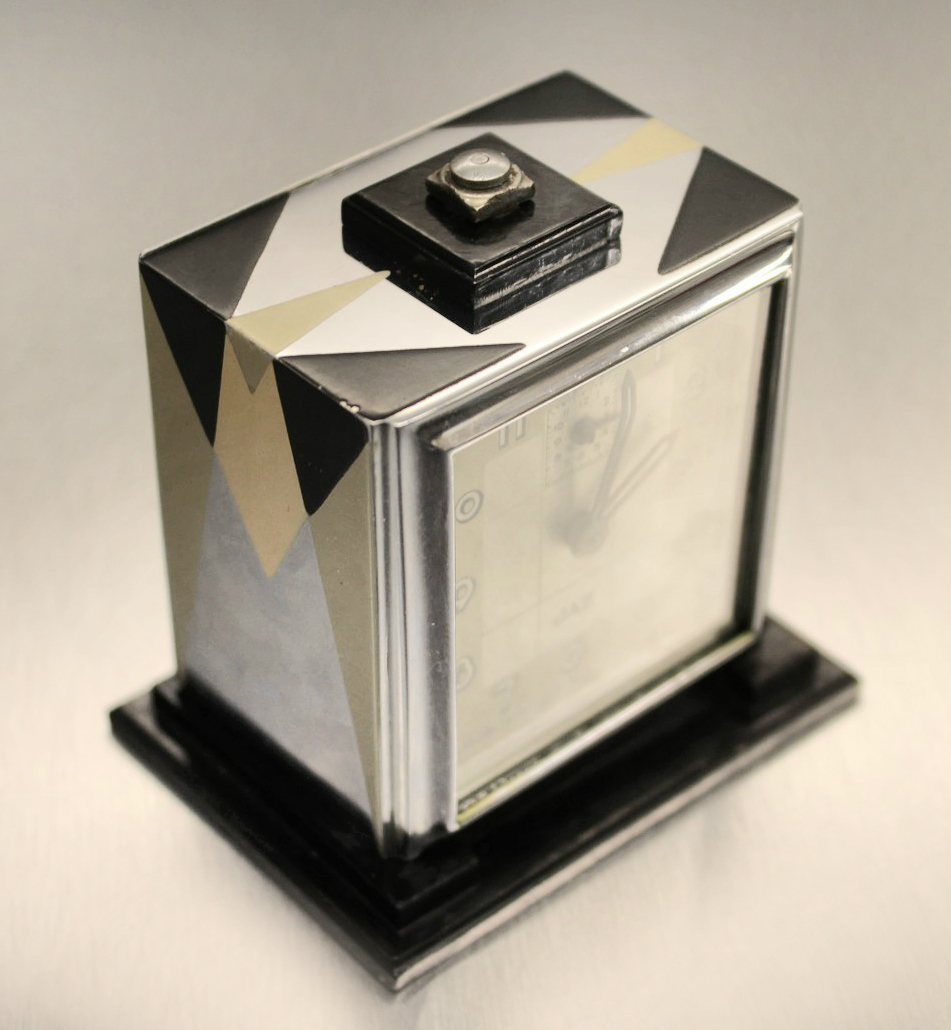

cubic n°337 (5)CUBIC n° 336 non-lumineux de 1934                                                                                                                                                                    CUBIC n°336 et n°337 , petit réveil , mouvement mécanique ,  calibre E  . Corps en métal chromé à effet miroir et décor géométrique émaillé , cadran  en métal , arrêt de sonnerie au sommet sur base en bakélite  , sans bélière , socle en bakélite . Disponible en lumineux  référencé 337 ou  non-lumineux référencé 336 . Format 58 x 58 mm . cubic n°337 (6)Ce CUBIC est très certainement le réveil plus authentiquement et typiquement de style Art Déco de tous les JAZ . En opposition totale avec les formes organiques et féminines de l’Art Nouveau , il est de ce style dans lequel les lignes droites , les cercles ou les triangles ont été arrangés dynamiquement et des formes réelles ont été remplacées par des formes géométriques pour créer de nouvelles expressions plus techniques et viriles .

Notre CUBIC est à la fois héritier du Cubisme , sans doute à l’origine de sa dénomination , mais aussi du dazzle painting du camouflage des bateaux de la Grande Guerre .

CUBIC n°337catalogue 1934-35 page 4CUBIC n°337 lumineux  extrait du catalogue 1934/35 page 5

CUBIC n°337 lumineux ( en version lumineuse il est doté d’aiguilles « buildings » )                                                                                                                                                 Réveil de Luxe mais n’appartenant pas à la catégorie « Jaz de Luxe « qui n’apparaîtra qu’en 1951 . En 1936 ces CUBIC n°336 et n°337 ne sont plus aux catalogues . Voyez les autres versions en consultant notre galerie photo des variantes de CUBIC

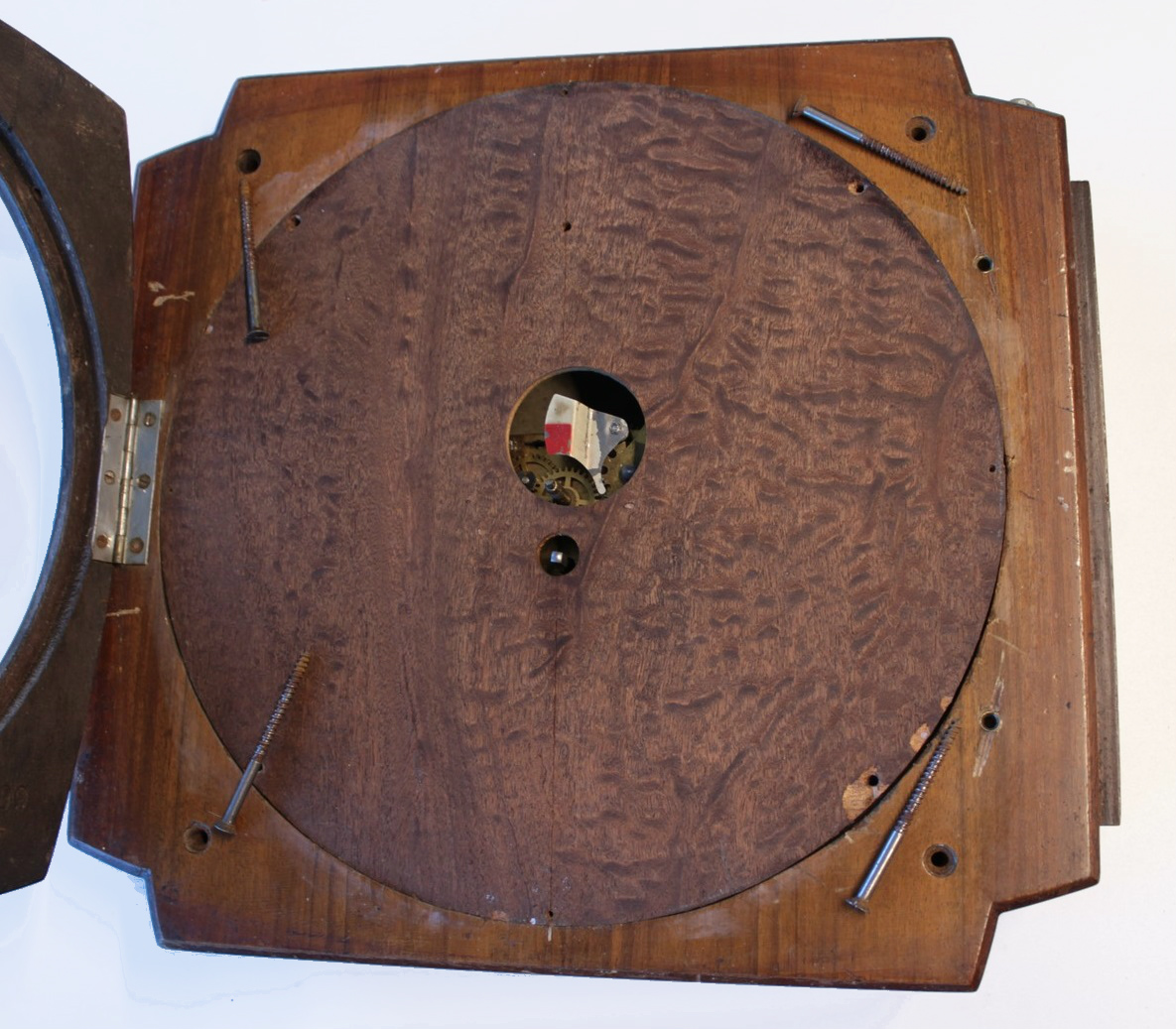

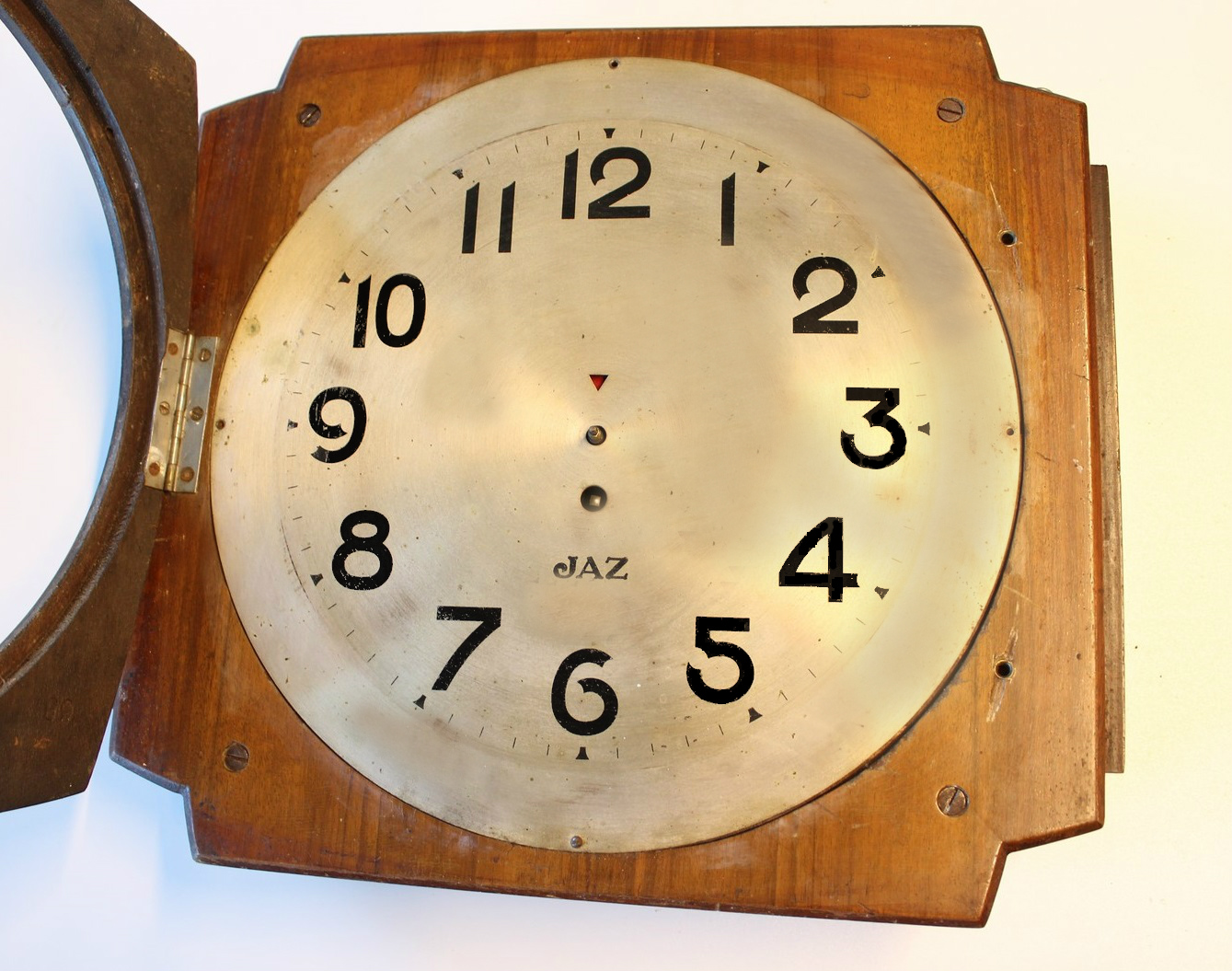

QUADRIC biface 1934/35 tutoriel de démontage

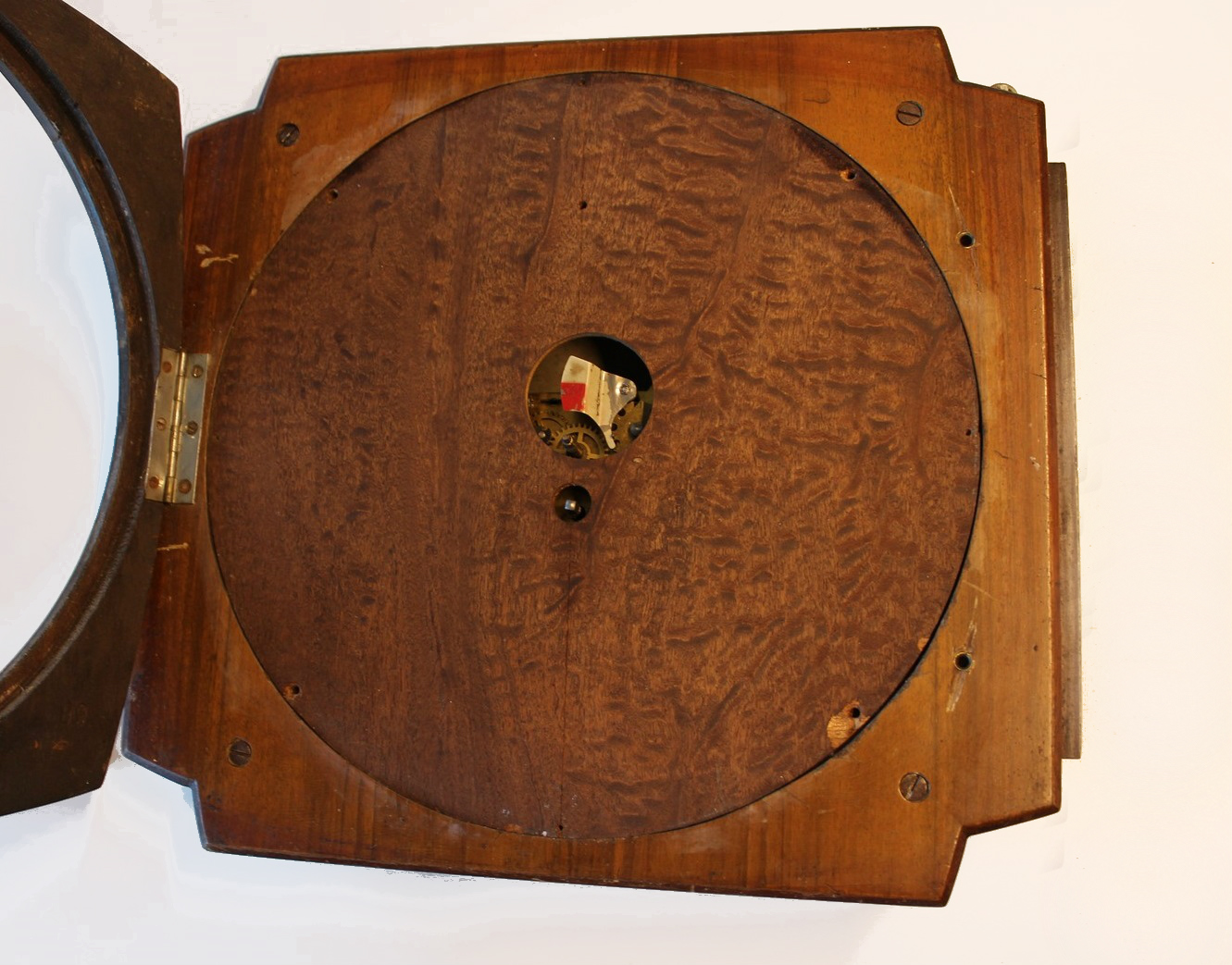

quadric tutoriel (2)Le hublot vitré s’ouvre du côté où le remontage se fait , évidemment . De l’autre côté la vitre est fixe et le cadran n’a ni ouverture de remontage , ni fenêtre triangulaire d’indicateur de réserve . quadric tutoriel (3)Enlevez les aiguilles et les vis qui fixent la plaque de métal du cadran sur le cadre quadric tutoriel (4)Apparaît un cercle de bois percé de deux trous : celui pour la clé de remontage amovible et celui où passent l’axe des aiguilles et le témoin de charge bicolore : blanc/le mouvement est remonté ; rouge/il est temps de réarmer le mécanisme .quadric tutoriel (5)Ces quatre vis libère le hublot fixe de l’autre côté : il s’agit d’un raccourci que nous vous conseillons pour la plupart des opérations courantes ,  le calibre étant fixé sur cette plaque de bois .quadric tutoriel (7)Une tige relie le mécanisme à la vis d’avance / retard quadric tutoriel (11)Le réglage d’avance / retard est reporté sous le cadre . L’horloge étant destinée à être suspendue , son accès est donc aisé .quadric tutoriel (12)Pour sortir le calibre fixé sur sa plaque de bois , il conviendra de faire attention à  ne pas tordre la tige de rappel de l’avance / retardquadric tutoriel (13)Le cadran du côté fixe ne comprend ni fenêtre de réserve , ni trou de remontage . Attention , les aiguilles buildings et leurs rouages sont solidaires de ce cadran .quadric tutoriel (15)Le calibre 3G ne porte aucune mention ; tous les modèles que nous avons eu en mains présentent le même « bricolage  » pour fixer le mécanisme : rustique mais efficace .quadric tutoriel 16En bas la tige de l’avance / retard et en haut le volet bicolore d’indication de réserve .

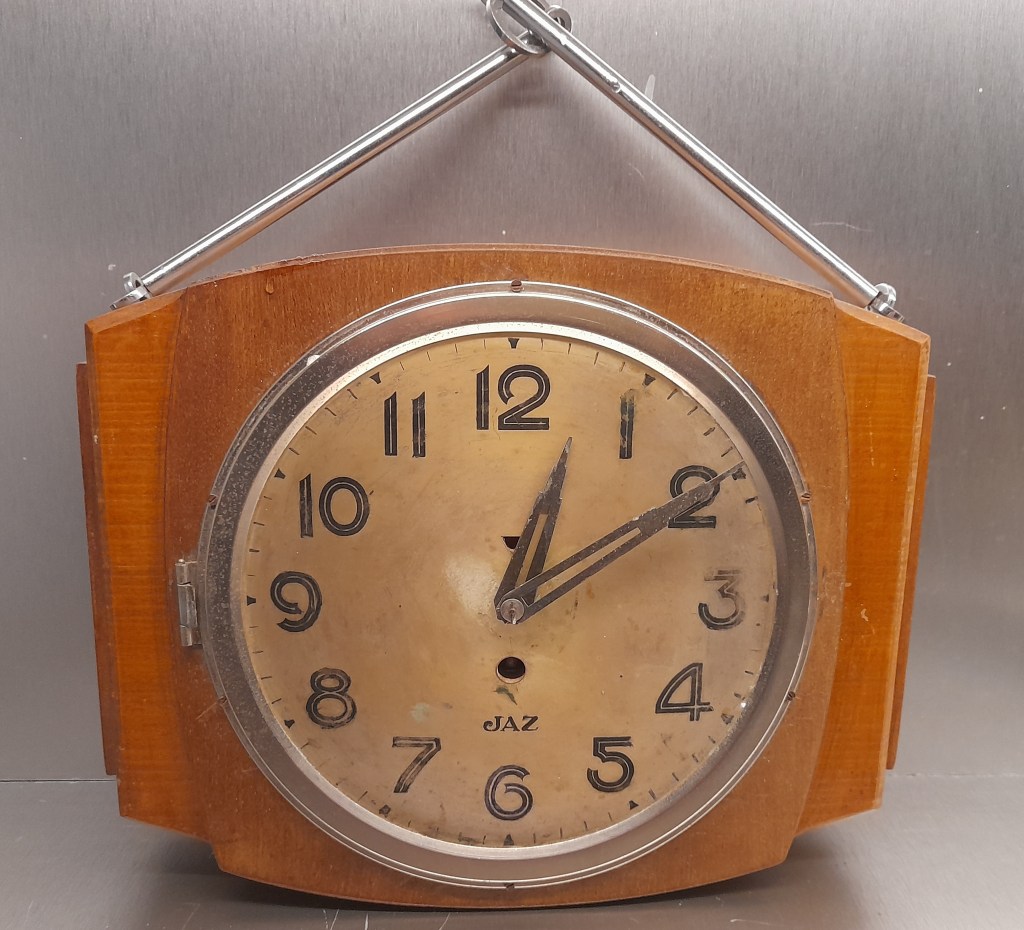

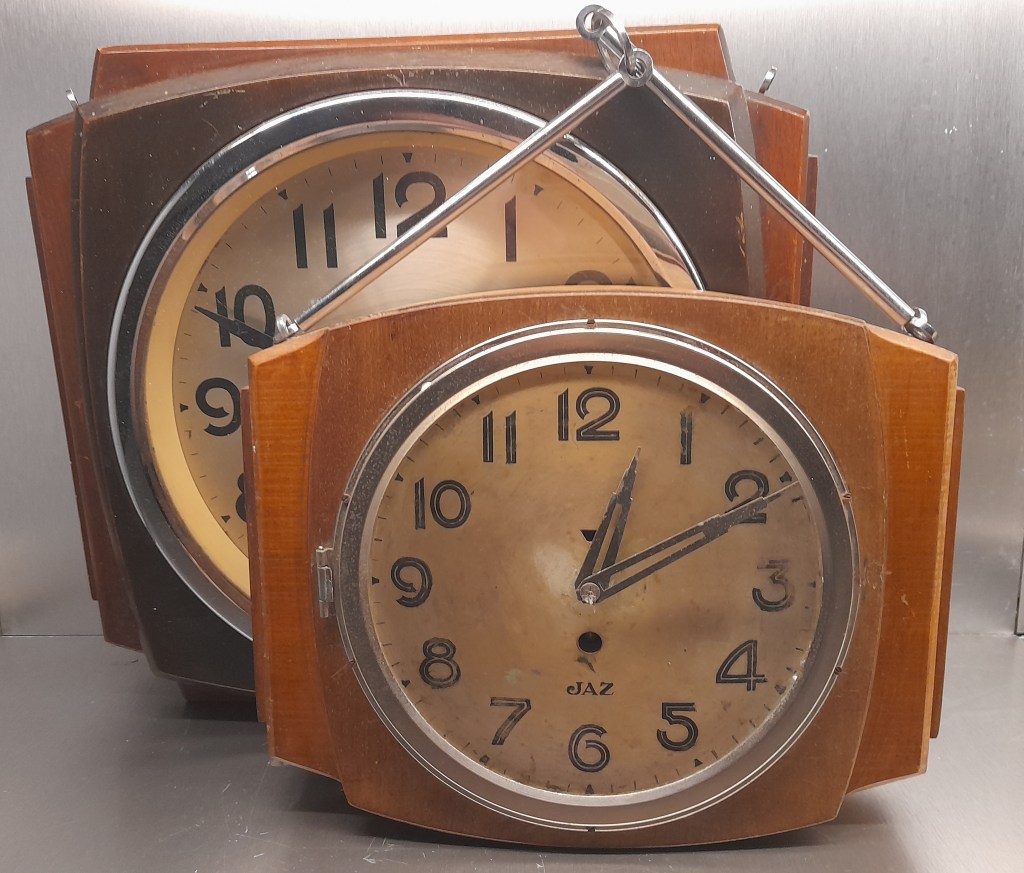

QUADRIC 1934-1935

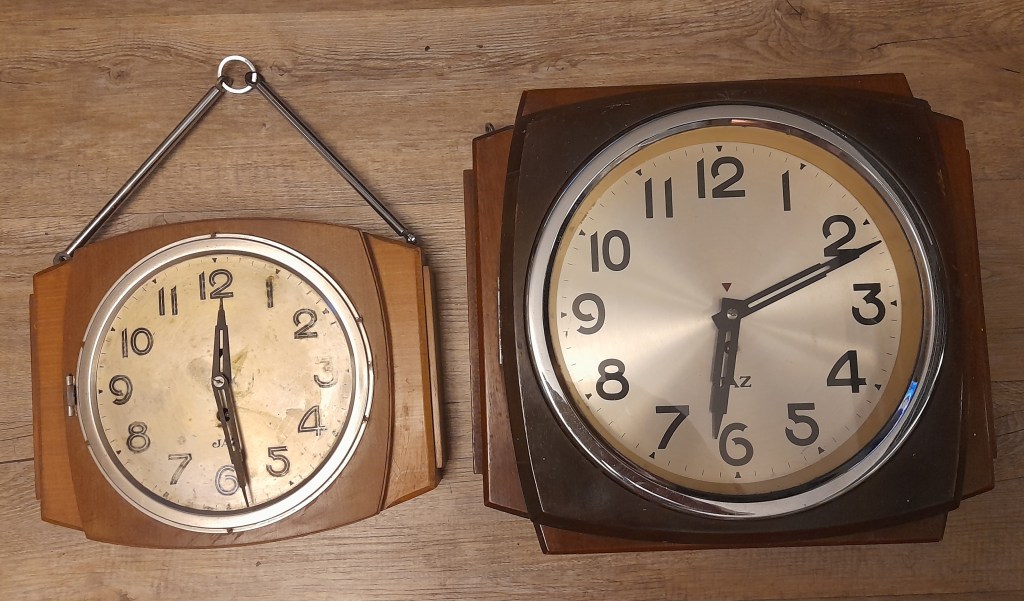

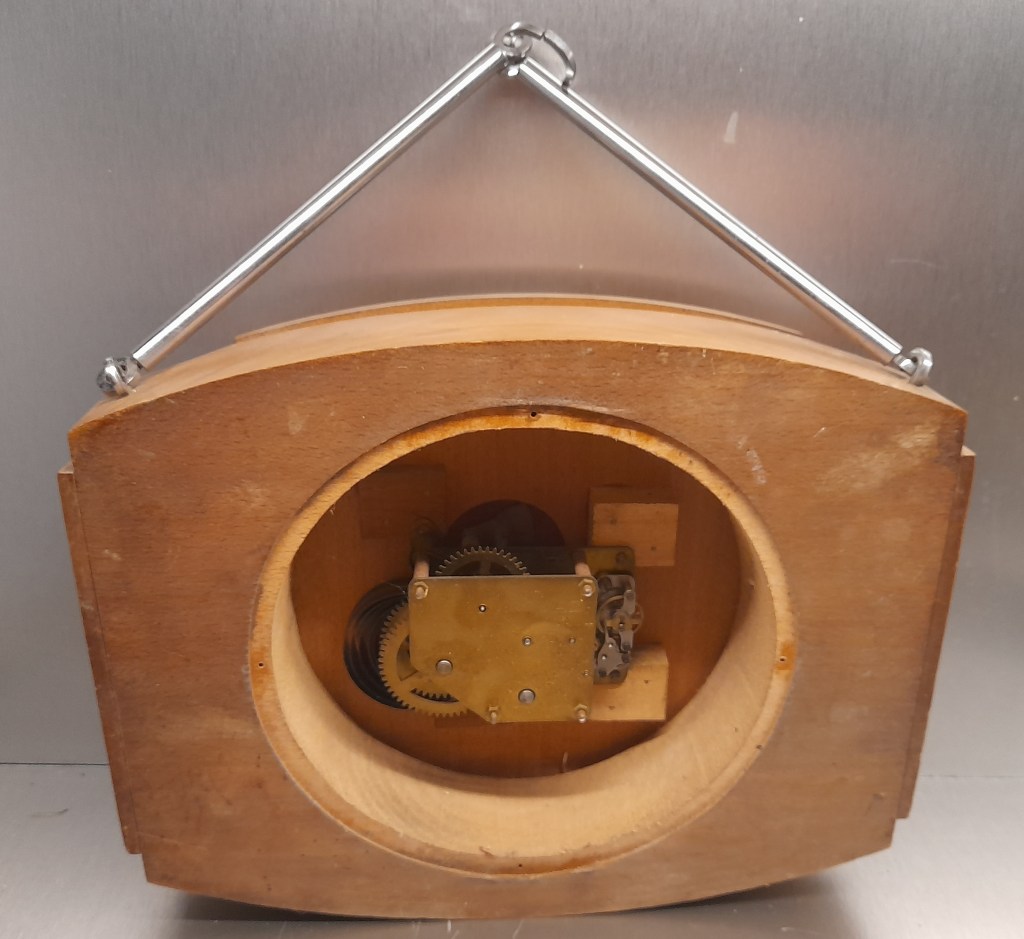

quadric  suspendue .jpgQUADRIC , horloge murale en bois , mouvement mécanique à clé amovible , calibre 3G d’une autonomie de 8 jours . Corps en bois , vitre en verre plat , aiguilles type buildings noires , petite fenêtre triangulaire de témoin de charge passant au rouge quand l’horloge doit être remontée , en dessous du XII et au dessus de l’axe central . Format 35 x 32 cm , poids en uniface 3 kg ; poids en biface  5 kg . quadric (8)Recto de la version biface à hublot fixe : ni fenêtre de témoin de charge , ni orifice pour la clef de remontage . quadric dessusVue du dessus : un crochet de chaque côté pour la suspendre

Dans le catalogue de 1934/35 , Jaz affiche clairement la destination de cette horloge proposée en deux versions : uniface ou double face , pour les lieux publics . On peut trouver des QUADRIC arborant le nom d’un horloger sous le XII ou d’un grand magasin comme les Galeries Lafayette  . Elle n’était pas prévue pour être accrochée aux murs mais suspendue par chaîne ( fournie) ou des tiges chromées ce qui , suivant la situation , permettait éventuellement une lecture de l’heure des deux côtés pour la version biface . Voir notre article tutoriel de démontage de la QUADRIC .

APPLIC version 1934/35

horloge bakelite faceAPPLIC , horloge murale en Bakélite , mouvement mécanique à clé , calibre 3G à clé en façade d’une autonomie de 8 jours , référencée n°8032 .horloge bakliteCorps en Bakélite dite Jazolite , aiguilles type buildings chromées , petite fenêtre triangulaire de témoin de charge passant au rouge quand l’horloge doit être remontée , en dessous du XII et au dessus de l’axe central . Format 23 x 23 cm .  horloge bakelite angleForme de pyramide tronquée .horloge bakelite cadranCadran en métal moulé « argenté » avec chiffres en reliefs , on retrouve ce même cadran sur la FANTIC .horloge bakelite calibreSon calibre 3G n’est pas daté horloge bakelite dessoushorloge bakelite dosDe dos , cette horloge est très similaire à version de l’APPLIC de 1936 qui lui succède .horloge bakelite dosElle partage d’ailleurs le même calibre que cette APPLIC version 1936  qui a exactement le même format .

SCIENTIC 1938 à 1939

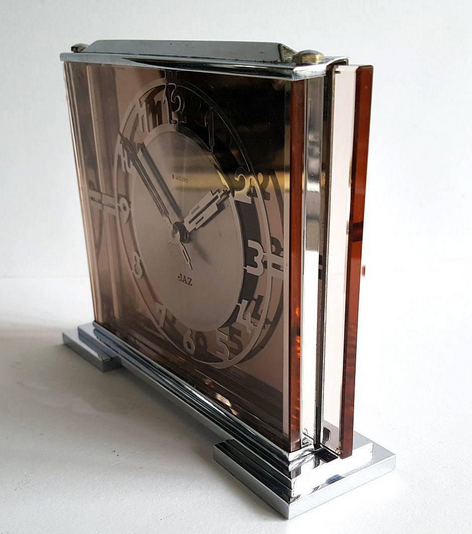

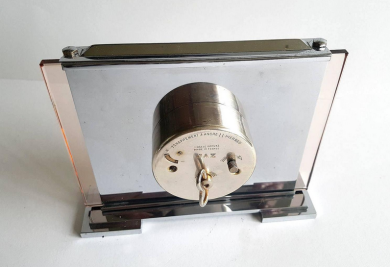

1938SCIENTIC , pendule à poser de Luxe  , cristal teinte émeraude , décor vert Tanagra , mouvement mécanique , calibre K , autonomie 8 jours , non lumineuse , échappement à ancre , 11 pierres , sans fonction réveil ni trotteuse

Grande plaque de cristal de couleur émeraude , socle en bronze patiné bronze vert dit Tanagra , aiguilles buildings , vitre en verre biseauté . Format 22 x 12,5 cm , 5 ¼” high and 8 ½” wide , poids 1,265 kg . Encore présente au tarif général F 178 du 15 Avril 1939 , référence 5840 , prix de vente 350 F.                                                                                       anatomieCalibre K daté en creux de 1938 .  Jaz proposait à la vente une pendule à poser de conceptions esthétiques et techniques très proches la NORDIC , avec des joues de côtés plus courtes . calibre-kMention au dos : échappement à ancre 11 pierresElle fait l’objet de variantes dont le socle , la couleur du cristal ou la forme du cadran – rond ou carré – sont légèrement différents .socle14
