Calibre SH fiche technique

Publié le Publié dans 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, à pile, calibre SH, carillon, fiche technique, horloge murale, Made in Japan, pendule à poser, pendule murale, trotteuse, trotteuse centraleLaisser un commentaire

Calibre SH , made in Japan , avec  sonnerie à heure et demie sur deux gongs . Ce mouvement était fabriqué au Japon mais les horloges assemblées en France . Il équipe les PREVIC , NARGIC , SONNIC , RENIC , ALFIC , NOGIC , GARNIC , NAUDRIC , SOSIC , RHONIC , DODIC , mais aussi des horloges de la marque Vedette .calibre sh.jpgcalibre sh.jpg2calibre sh.jpg3calibre sh.jpg4Dodic mécanismecalibre SH équipant un DODIC dodic mode d'emploiAttention : si vous possédez ce type de pendules . Le mode d’emploi fixé au dos indique qu’ il ne faut jamais manœuvrer le bouton lorsque la sonnerie est en cours

QUADRIC biface 1934/35 tutoriel de démontage

Publié le Publié dans 1934, 1935, 8 days, 8 jours, aiguilles "buildings", à clé amovible, bois, calibre 3G, calibre G, fiche technique, horloge murale, mécaniqueLaisser un commentaire

quadric tutoriel (2)Le hublot vitré s’ouvre du côté où le remontage se fait , évidemment . De l’autre côté la vitre est fixe et le cadran n’a ni ouverture de remontage , ni fenêtre triangulaire d’indicateur de réserve . quadric tutoriel (3)Enlevez les aiguilles et les vis qui fixent la plaque de métal du cadran sur le cadre quadric tutoriel (4)Apparaît un cercle de bois percé de deux trous : celui pour la clé de remontage amovible et celui où passent l’axe des aiguilles et le témoin de charge bicolore : blanc/le mouvement est remonté ; rouge/il est temps de réarmer le mécanisme .quadric tutoriel (5)Ces quatre vis libère le hublot fixe de l’autre côté : il s’agit d’un raccourci que nous vous conseillons pour la plupart des opérations courantes ,  le calibre étant fixé sur cette plaque de bois .quadric tutoriel (7)Une tige relie le mécanisme à la vis d’avance / retard quadric tutoriel (11)Le réglage d’avance / retard est reporté sous le cadre . L’horloge étant destinée à être suspendue , son accès est donc aisé .quadric tutoriel (12)Pour sortir le calibre fixé sur sa plaque de bois , il conviendra de faire attention à  ne pas tordre la tige de rappel de l’avance / retardquadric tutoriel (13)Le cadran du côté fixe ne comprend ni fenêtre de réserve , ni trou de remontage . Attention , les aiguilles buildings et leurs rouages sont solidaires de ce cadran .quadric tutoriel (15)Le calibre 3G ne porte aucune mention ; tous les modèles que nous avons eu en mains présentent le même « bricolage  » pour fixer le mécanisme : rustique mais efficace .quadric tutoriel 16En bas la tige de l’avance / retard et en haut le volet bicolore d’indication de réserve .

Calibre AR fiche technique

Publié le Publié dans 1962, 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, à pile, à pile LR20, calibre 11AR, calibre 12AR, calibre 13AR, calibre 18AR, calibre 1AR, calibre 3AR, calibre 6AR, calibre 7AR, calibre 8AR, calibre AR, fiche technique, Jaz Transistor, licence ATO, Première Mondiale, transistorLaisser un commentaire

Le Calibre AR , licence ATO , est un mouvement à transistor et sonnerie électrique fonctionnant sur la même pile . Sa variante 1AR équipe le DRILIC qui devient  le premier réveil à transistor 100% électrique , une Première Mondiale . Les autres variantes du calibre AR se répartissent ainsi :  3AR pour ONDIC / 6AR pour PERLIC et GENDIC / 7AR pour PETRIC .  A partir du calibre 8AR , les sonneries sur clochette sont remplacés par un buzzer moduleur ; 8AR pour VULIC , LONGRIC , LUVIC , CASIC , CROISIC , HAUTIC . 11AR pour MUSIC / 12AR pour MINIC /13AR pour  LUMIC /18AR pour ANDRIC .                               Consultez la fiche technique du calibre 11AR des réveils-radios MUSIC calibre AR fiche technique 1calibre AR fiche technique 2calibre AR fiche technique 3calibre AR fiche technique 4calibre AR fiche technique 5calibre AR fiche technique 6Mémento pratique d’horlogerie électrique et électronique par Pierre TOUCHET chef des services de Recherches et de Fabrication horlogères de JAZ S.A . 3°édition 1962 pages 53 à 58calibre 6 AR catalogue 1968-69 page 35

DRILIC fiche technique

Publié le Publié dans 1962, 1963, calibre AR, fiche techniqueLaisser un commentaire

Cette fiche technique est le complément de l’article du DRILIC à l’usage des horlogers et amateurs éclairés , voir aussi la fiche technique du calibre AR

a)                                             b)                                               c)

d)                                                e)                                                clochette

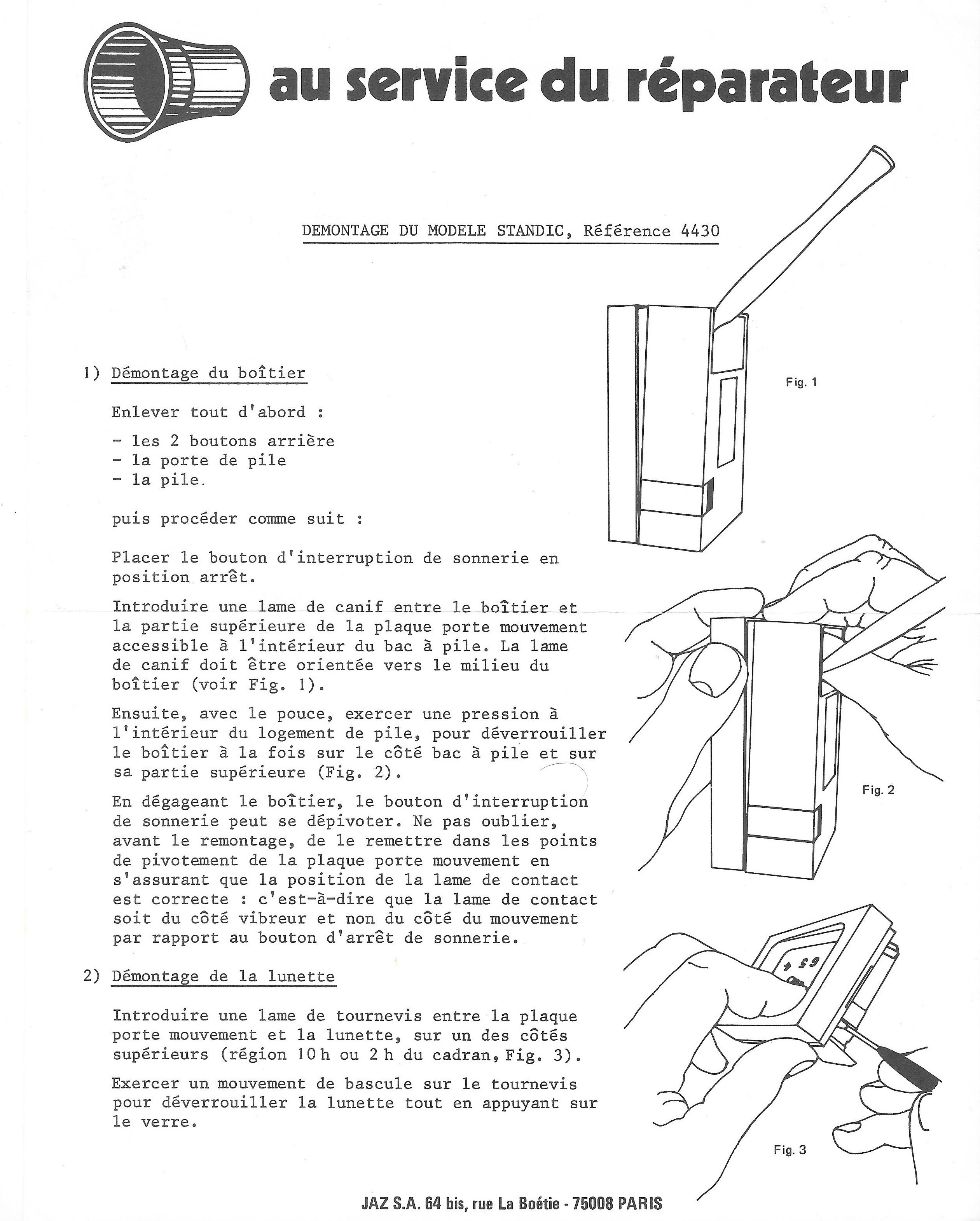

drilic fiche technoMémento pratique d’horlogerie électrique et électronique par Pierre TOUCHET chef des services de Recherches et de Fabrication horlogères de JAZ S.A . 3°édition 1962/1963  page 66

STANDIC 1976 à 1979

Publié le Publié dans 1976, 1977, 1978, 1979, à pile, électrique, boîte d'origine, brun, cadran doré, calibre TR, doré, fiche technique, Jaz Electronic, licence ATO, métal, mode d'emploi, moduleur buzzer, noir, plastique, réveil, trotteuse centraleLaisser un commentaire

standic (5)STANDIC 4430-31 noir et chrome                                                                                          STANDIC , réveil de la gamme Jaz Electronic , sonnerie moduleur , mouvement électronique , à pile LR14 , calibre TR , licence ATO . Nouveauté du catalogue 1976 à la page 5 . Dimensions 10,5 x 6,5 cm , poids sans la pile 145/155 gr . Ce cadran très particulier , scindé en trois parties , sera réemployé pour les DERPIC .standic dosstandic dos pile LR14Corps en plastique , arrêt de sonnerie au sommet , trotteuse centrale , chiffres et points lumineux . standic 4430-71 (1)STANDIC 4430-71 brun et or                                                                                                                                                                                                                                                  Deux versions sont disponibles en 1976 : noir et chrome , réf. 4430-31 , brun et « or » réf. 4430 -71. Il n’est plus disponible en 1980.standic et emballageSTANDIC 4330-31 , sa boîte d’origine et tous les documents qui l’accompagnent : fiche de contrôle , petit dépliant publicitaire et mode d’emploi mode d'emploi jaz electronic rectomode d'emploi jaz electronic faceMode d’emploi en six langues , recto/ verso , format 26 x 10 cm .dépliant pub versodépliant pub rectoDépliant publicitaire , recto/verso , format 31,7 x 6,6 cm.standic référencesLes références 4430-31 sont reprises sur l’étiquette ; 11 6 correspond à la date de production soit Novembre 1976 et la couleur du boîtier est reprise par une touche de gris au bout de l’étiquette standic fiche technique

LUMIC 1970 à 1975

Publié le Publié dans 1970, 1971, 1972, 1973, 1974, 1975, à pile, à pile LR6, calibre 13AR, crème, dateur, fiche technique, homonyme, Jaz Electric, Jazistor, Jour et date, licence ATO, Lumineux, moduleur buzzer, noir, petit réveil, réveil, stylites, transistorLaisser un commentaire

lumic (1)LUMIC 2514-41 noirlumic crèmeLUMIC 2514-11 crème

LUMIC , petit réveil de la gamme des Stylites , Jaz Electric , Jazistor à réveil moduleur , dateur : jour et date automatique, commande d’éclairage du cadran , mouvement électrique à transistor , à deux piles LR6 , calibre 13AR , licence ATO . Nouveauté du catalogue 1970-71 à la page 14 .  Boîtier en plastique , cadran argenté brossé . Deux couleurs disponibles : crème réf.2514-11 ou noir réf.2514-41 . Aiguilles et points lumineux. Format 9,5 x 7 cm.



Il n’est plus disponible en 1976 ; son nom de LUMIC avait déjà été attribué en 1953 à une horloge murale éclairée d’un néon . Dans les deux cas cette dénomination est donc directement liée à leur fonction lumineuse , à ne pas confondre avec ses aiguilles et points dit lumineux qui sont en fait luminescents .lumic 1971 pub.jpgPublicité pleine page  en noir et blanc , Paris Match n° 1175 , Nov. 1971 , format 34 x 26 cmLumic pub 1971.jpgpublicité presse 1971 format 34 x 13 cm

Publicité Décembre 1972 s’agissant d’une publicité publiée en Belgique , les prix sont exprimés en Francs belges

MINIC 1970 à 1976

Publié le Publié dans 1970, 1971, 1972, 1973, 1974, 1975, 1976, à pile, à pile LR6, bleu, cadran argent, cadran noir, calibre 12AR, fiche technique, homonyme, Jaz Electric, Jazistor, licence ATO, moduleur buzzer, noir, réveil, rougeLaisser un commentaire



minic (2)MINIC 2514-17                                                                                                                                                                                                                                                              MINIC , réveil moduleur des gammes Jazistor et Jaz Electric , mouvement électrique à deux piles LR6 , calibre 12AR , licence ATO . Format  9,5 x 7 cm , poids 195 gr sans piles . « Réveil moduleur » signifie que la sonnerie à cloche est remplacée par un buzzer électrique . Corps en plastique , arrêt de sonnerie au sommet , aiguilles et barrettes lumineuses .                                                                                                                                                                                                                                                                                                        Minic 2422-61MINIC 2422-61                                                                                                                                                                                                                                                                      Le MINIC  apparaît pour la première fois dans le catalogue de 1970-1971 aux  pages 14/15 , en trois variantes : boîtier noir et cadran blanc réf. 2422-41 , boîtier rouge et cadran blanc réf. 2422-61 et boîtier crème à cadran noir réf. 2514-17 .minic 2422-61 dos MINIC 2422-61 dos minic 2422-99MINIC 2422-99.                                                                                                                                                   Dans le catalogue 1972 -73 , en plus des trois modèles précédents , apparaissent trois modèles supplémentaires dont le cadran est modernisé avec une partie centrale en creux . Largeur 95 mm , hauteur 67 mm , épaisseur 55 mm , poids 205 gr .

minic (1)MINIC 2422-89minic (3)MINIC 2422-79                                                                                                                       Ils sont disponibles eux aussi en trois variantes : boîtier bronze à cadran argent réf.2422-79 ; boîtier argent à cadran noir réf.2422-89 ; boîtier bleu métallisé à cadran argent réf.2422-99.  En 1976 pour leur dernière mise en vente, seuls les modèles 2422-79 bronze et  2422-99 bleu métallisé sont encore disponibles . La dénomination MINIC avait déjà été attribuée en 1952 à un gros réveil .

Il est visible dans le film La Boum de Claude Pinoteau en 1980.

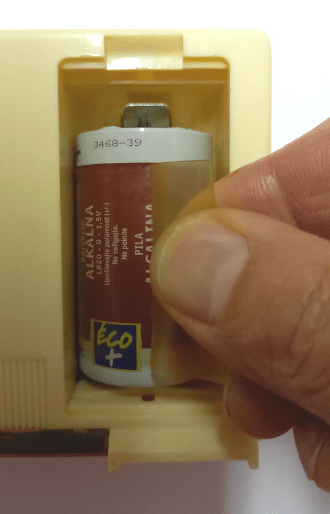

minic 2422-99 dosminic piles (2)Les MINIC fonctionnent avec deux piles LR6 ou AA lesquels sont contenus dans un sabot qui se libère en poussant la tirette vers le O .minic piles (1)Le contact se fera en repoussant la tirette vers le petit éclair , une fois les piles incluses . La partie négative des deux piles doit reposer au fond du sabot sur les ressorts ; à noter que , si le sabot est vide , il sort souvent difficilement de son logement : une pince sera alors nécessaire .

Nous possédons ce MINIC dont le corps est transparent qui n’est référencé nul part .gainic minic daisic pub 1970 1972publicité presse hebdomadaire 1970 longric cachic andric minic pub espagne (2)publicité espagnole , pleine page 33 x 24 cm , pour les modèles 2439 Longric , 4452 Cachic , 2446 Andric et 2422 Minic .  » C’est ainsi que je me suis retrouvé ( vu) , la dernière fois que j’ai raté un train «  pourrait on traduire ..longric cachic andric minic pub espagnepublicité espagnole , pleine page 33 x 24 cm , pour les modèles 2439 Longric , 4452 Cachic , 2446 Andric et 2422 Minic . « Rien n’est plus confortable que de dormir à souhait « minic lumic fiche technique.jpgMidic (1)Midic (2)Midic (3)Midic (4)

CACHIC 1975 à 1978

Publié le Publié dans 1975, 1976, 1977, 1978, à pile, blanc, brun, cadran brun, cadran jaune, cadran rouge, calibre TR, fiche technique, jaune, Jaz Electronic, licence ATO, moduleur buzzer, réveil, rouge, trotteuse, trotteuse centraleLaisser un commentaire

cachic 2CACHIC 1975 n°4452-91cachic orange (3)CACHIC 1975 n°4452-11 cachic rougeCACHIC 1975 n°4452-11

CACHIC , réveil , gamme Jaz Electronic , mouvement électronique à tic-tac discret , pile LR 14 , sonnerie moduleur buzzer , calibre TR , licence ATO . Nouveauté du catalogue 1975 à la  page 5 . Corps en plastique , bouton d’arrêt de sonnerie au sommet , trotteuse centrale , chiffres et points lumineux . Format  10,5 x 7 x 5,2 cm . Les trois couleurs disponibles en 1975/76 pour la version à quatre  chiffres au cadran sont : dos blanc + face orange+ cadran métal et orange  réf. 4452-11 ou  dos rouge + face blanche+ cadran métal et rouge  réf. 4452-61 ou dos brun + face beige + cadran bistre réf. 4452-91cachicCACHIC 1977 4452-63 .                                                                                                                                                                Les deux premières années , en  1975 et 1976 , les cadrans étaient d’abord à 4 chiffres , puis en 1977 et 1978 les cadrans sont plus sobres et à 12 chiffres  : face orange , dos et cadran blanc , réf .4452-13 ; face et cadran blanc et dos rouge réf. 4452-63 ; cadran bistre , réf .4452-93 . Présents aux catalogues de 1975 à 1978 uniquement .Jaz CachicAttention !  les trotteuses ayant tendance à se tordre sous l’effet de la chaleur ou du temps , elles sont fréquemment supprimées comme sur l’exemplaire ci-dessus .

cachic dos.jpgcachic orange (4)cachic dostrappe pour la pile LR14 à droite , arrêt de sonnerie par bouton noir au sommet longric cachic andric minic pub espagneublicité espagnole , pleine page 33 x 24 cm , pour les modèles 2439 Longric , 4452 Cachic , 2446 Andric et 2422 Minic . « Rien n’est plus confortable que de dormir à souhait « longric cachic andric minic pub espagne (2)publicité espagnole , pleine page 33 x 24 cm , pour les modèles 2439 Longric , 4452 Cachic , 2446 Andric et 2422 Minic .  » C’est ainsi que je me suis retrouvé ( vu) , la dernière fois que j’ai raté un train  » pourrait on traduire ..Charmic Cachic fiche techniqueCharmic Cachic fiche technique 2Charmic Cachic fiche technique 3Charmic Cachic fiche technique.4jpg
