Catégorie : calibre E

CUBIC coquille d’oeuf 1935

Publié le Publié dans 1935, aiguilles "buildings", aiguilles Breguet, arrêt de sonnerie au sommet, Art Déco, écrin, écrin chapelle, étymologie dénomination, calibre E, chemin de fer, coquille d'oeuf, forme carrée, Jaz de Luxe, mécanique, métal, petit réveil, réveil, sans bélièreLaisser un commentaire

CUBIC n°323 coquille d’œuf , lumineux                                                                                                                                                                                                                      CUBIC n°323, petit réveil de Luxe , mouvement mécanique , calibre E , corps en métal plaqué argent à décor peint à la main façon coquille d’œuf  , cadran à damier ,chemin de fer au pourtour , version non-lumineuse à aiguilles Breguet cubiques ou lumineuse à  aiguilles buildings , sans bélière , arrêt de sonnerie au sommet . Format 58 x 58 mm . Présents au catalogue 1935 . Il n’est pas encore au tarif 1934 et n’est déjà plus au tarif 1936 .

CUBIC n°323 coquille d’oeuf , non -lumineux

Comme les autres CUBIC , il était livré dans un écrin chapelle

un autre écrin chapelle disponible

cadran à damier tressé

Voyez les autres versions dans notre  galerie photo des variantes de CUBIC

Trouvé en Israël cet exemplaire qui est destiné à l’export et arbore la mention FRENCH MAKE

CUBIC cubiste 1931

Publié le Publié dans aiguilles "buildings", Art Déco, écrin chapelle, étymologie dénomination, Bakélite, calibre E, chrome, homonyme, index, Jaz de Luxe, Jazolite, mécanique, métal, petit réveil, réveilLaisser un commentaire

cubic 1931 cubiste (4)CUBIC , petit réveil de Luxe , mouvement mécanique , calibre E . Daté sur la patine du calibre de 1931  . Corps en métal chromé , version non lumineuse , aiguilles buildings ,  socle en Jazolite . Format 58 x 58 mm .cubic 1931 cubiste (3)En 1931 le CUBIC fait l’objet d’une audacieuse variante  » cubiste » où les chiffres sont remplacés par des index carrés . Dès lors sa dénomination CUBIC se justifie doublement .Jaz Cubic modernisteil était présenté , en option , en écrin chapelle .cubic cubiste 1931 (dosComme sur les CUBIC n°312 et n°313 son gong était fixé sur le dos . cubic cubiste lx (1)Version  lumineusecubic cubiste lx (2)Le CUBIC a fait l’objet de nombreuses déclinaisons : CUBIC n° 336 et n°337 Art Déco , CUBIC n°302 ,  CUBIC peintures craquelées ,  CUBIC n°308 , CUBIC n°309

CUBIC n°336 et n°337 ( 1934) à 1935

Publié le Publié dans 1934, 1935, aiguilles "buildings", Art Déco, émaux, Bakélite, calibre E, chrome, mécanique, métal, petit réveil, réveil, sur piedLaisser un commentaire

cubic n°337 (5)CUBIC n° 336 non-lumineux de 1934                                                                                                                                                                    CUBIC n°336 et n°337 , petit réveil , mouvement mécanique ,  calibre E  . Corps en métal chromé à effet miroir et décor géométrique émaillé , cadran  en métal , arrêt de sonnerie au sommet sur base en bakélite  , sans bélière , socle en bakélite . Disponible en lumineux  référencé 337 ou  non-lumineux référencé 336 . Format 58 x 58 mm . cubic n°337 (6)Ce CUBIC est très certainement le réveil plus authentiquement et typiquement de style Art Déco de tous les JAZ . En opposition totale avec les formes organiques et féminines de l’Art Nouveau , il est de ce style dans lequel les lignes droites , les cercles ou les triangles ont été arrangés dynamiquement et des formes réelles ont été remplacées par des formes géométriques pour créer de nouvelles expressions plus techniques et viriles .

Notre CUBIC est à la fois héritier du Cubisme , sans doute à l’origine de sa dénomination , mais aussi du dazzle painting du camouflage des bateaux de la Grande Guerre .

CUBIC n°337catalogue 1934-35 page 4CUBIC n°337 lumineux  extrait du catalogue 1934/35 page 5

CUBIC n°337 lumineux ( en version lumineuse il est doté d’aiguilles « buildings » )                                                                                                                                                 Réveil de Luxe mais n’appartenant pas à la catégorie « Jaz de Luxe « qui n’apparaîtra qu’en 1951 . En 1936 ces CUBIC n°336 et n°337 ne sont plus aux catalogues . Voyez les autres versions en consultant notre galerie photo des variantes de CUBIC

PORTIC (1934 à 1935)

Publié le Publié dans 1934, 1935, aiguilles glaives, Art Déco, calibre E, chrome, homonyme, index, mécanique, métal, petit réveilLaisser un commentaire

portic faceportic dos

PORTIC , petit réveil mouvement mécanique, calibre E . Boîtier en métal avec bandes chromées , arrêt de sonnerie au sommet , vitre en verre plat , sonnerie sur gong fixé sur le dos , aiguilles glaives . Deux versions de cadran avec chiffres ou index seront disponibles , déclinées en lumineux ou non-lumineux  . Les chiffres sont en métal semblent rapportés sur le cadran , en fait ils sont estampées. Référencé n°351 en version index lumineux . Format 8 x 6,5 cm pour un poids de 450 gr !!

Ce poids important explique la rareté du PORTIC car il est un indice déterminant sur la composition de son boîtier . Son prix est pourtant sensiblement identique aux CUBIC , ses contemporains que l’on trouve en abondance . Ce n’est donc pas son prix qui justifie que l’on en trouve aussi peu et surtout en bien pitoyable état pour la plupart . Le problème est d’évidence dans l’alliage choisi , lequel n’est pas précisé par Jaz . Les exemplaires que nous possédons présentent  les cassures caractéristiques de l’antimoine , le poids du plomb  , les fissures de la peste du zinc et les cloques de la peste de l’étain : assurément un mauvais alliage et un bien mauvais choix . Après guerre Jaz confiera à la fonderie Thécla Delle , ses boîtiers de ce type pour les réaliser en zamac alliage découvert en 1926 qui ne présentait pas ces défauts si le zinc employé était de grande pureté .

Cadran lumineux à chiffres . Comme pour les CUBIC  n°308 de 1929 à 1936 , le gong de sonnerie est fixé sur le dos .

Le VERDIC reprendra sa silhouette , son format et son calibre en 1942 . La dénomination PORTIC sera réattribuée en 1971 et en 1983

CUBIC peintures craquelées (1929 à 1934)

Publié le Publié dans 1929, 1930, 1931, 1932, 1933, 1934, aiguilles cathédrales, Art Déco, écrin, écrin chapelle, bélière, boîte d'origine, calibre E, export, havane, mécanique, métal, petit réveil, réveil, rouge, vertLaisser un commentaire

cubic vert ecrinCUBIC , petit réveil  de Luxe , mouvement mécanique , daté en creux 1931 sur la platine du calibre E .  Le CUBIC a été disponible aux catalogues Jaz de 1929 à 1936 dans diverses versions :  Consultez notre galerie photo des variantes de CUBIC

Le CUBIC est également disponible , de 1929 à 1934 , avec un décor de peinture craquelée décliné en  plusieurs couleurs : vert , rouge ou havane . Corps en métal au décor de peinture craquelée , cadran métal dit de Luxe , arrêt de sonnerie au sommet servant de fixation pour la bélière , quatre pieds carrés , aiguilles cathédrales pour les modèles lumineux,  aiguilles cubiques pour les modèles non-lumineux, vitre aux bords fortement biseautés , il est donc disponible avec aiguilles et chiffres lumineux ou en version non-lumineuse dite « cadran blanc » . Format 58 x 58 mm , poids 255 gr  .cubic vert dessousLe décor de peinture craquelé est appliqué sur les quatre côtés . Pieds , clefs , dos et bélière sont dorés .

L’effet craquelé s’obtient en appliquant en même temps deux produits – peinture , médium , vernis – qui ne sèchent pas à la même vitesse provoquant naturellement ces craquelures : chaque réveil est donc unique dans son aspect .

Réveil de Luxe mais n’appartenant pas à la catégorie « Jaz de Luxe « qui n’apparaîtra qu’en 1951 , ce CUBIC pouvait être vendu dans des écrins spécifiques .

Un écrin type pendulette d’officier était également disponible comme pour ce CUBIC vert de 1929 non lumineux  .cubic vert craquelé boite romainToutefois , pour le prix de base , le CUBIC était livré en boîte carton portant imprimé au tampon rouge les caractéristiques principales , en l’occurrence CUBIC VERT cadran lumineux cubic havane (4)Boîte de CUBIC craquelé havane et or , à cadran non-lumineux dit « blanc » . Format de la boîte 8,3 x 7,5 x 5,5 cm .

cubic vert ouvertDans cette version du CUBIC comme sur le CUBIC n°312 , le gong de sonnerie est fixé sur le dos contrairement aux versions n°308 et n°309 .

En Grande Bretagne , où les réveils sont importés par Jaz Clock Co , Ltd , 6 Holborn Viaduct  à Londres , les écrins-chapelles sont légèrement différents avec des pans coupés boîte cubic rouge gbboîte cubic rouge gb 2Ces écrins sont eux mêmes protégés par des boîtes vertes en carton au décor de lutins spécifique aux Jaz diffusés Outre-Manche .                                                                                                                                                                                                                                                                      Voyez les autres versions des CUBIC en consultant notre galerie photo des variantes de CUBIC

en général les dos sont dorés mais nous avons trouvé cette version à dos peint à laquelle Jaz a vite renoncé pour des raisons évidentes de fragilité puisque le remontage des clefs suffit à rayer le dos ; en fait la dorure ne tient guère mieux mais c’est moins flagrant .

CUBIC n°302 (1932 – 1935)

Publié le Publié dans 1932, 1933, 1934, 1935, aiguilles glaives, arrêt de sonnerie au sommet, Art Déco, écrin chapelle, étymologie dénomination, bélière, bleu, calibre E, chrome, mécanique, métal, petit réveil, réveil, rouge, vertLaisser un commentaire

cubic bleu 1935CUBIC n°302 émail bleu non-lumineux

CUBIC n°302 , petit réveil , mouvement mécanique , date en creux  sur le calibre E de 1935 . Corps en métal chromé à effet miroir et émail , cadran blanc en métal à zone centrale en creux , vitre en verre biseauté , arrêt de sonnerie au sommet servant de fixation pour la bélière , bélière rectangulaire basse , quatre pieds carrés rivetés , aiguilles glaives . Existe en émail bleu, vert ou rouge, avec des cadrans assortis . Disponible en lumineux  ou  non-lumineux . Format 58 x 58 mm , poids 255 gr.

Réveil de Luxe mais n’appartenant pas à la catégorie « Jaz de Luxe « qui n’apparaîtra qu’en 1951 . Voyez les autres versions dans notre  galerie photo des variantes de CUBIC

LUCIC 1928 à 1943

Publié le Publié dans 1928, 1929, 1930, 1931, 1932, 1933, 1934, 1935, 1936, 1937, 1938, 1939, 1940, 1941, 1942, 1943, aiguilles glaives, aiguilles rouges, aiguilles squelettes, Art Déco, écrin chapelle, Bakélite, boîte d'origine, calibre E, faux bois, Jaz de Luxe, Jazolite, Made in France, mécanique, petit réveil, plastique, réveilLaisser un commentaire

lucic 1928LUCIC 1928.                                                                                                                                            LUCIC , petit réveil de la gamme Jaz de Luxe , puis gamme des Petits Calibres , mouvement mécanique . D’une fabrication très soignée, les petits réveils JAZ , 30 heures , calibre E possèdent  des pignons taillés , trempés , polis ; des platines pleines ; un porte-échappement et des barillets indépendants , un échappement empierré . Format 63 x 72 mm , poids 230 gr , aiguilles glaives , mention Made in France , boîtier en Jazolite . Les cadrans lumineux sont en métal émaillé , les cadrans non-lumineux sont en carton gaufré.

LUCIC n°362 acajou , cadran non-lumineux .

Lucic 1935                                                    LUCIC n°366 thuya non-lumineux

En 1936 la brochure tarifaire F129 propose trois versions : bakélite acajou , chiffres et aiguilles rouges , réf. 362 en non-lumineux et 363 en lumineux ; bakélite thuya , chiffres et aiguilles verts , réf. 366 en non-lumineux et 367 en  lumineux  ; bakélite granit , chiffres et aiguilles rouges , réf. 368 en non-lumineux et 369 en  lumineux . Au tarif F160 d’avril 1938, il est mentionné que les versions 362/363/366 et 367 sont supprimées.

bakélite granit réf. 368
bakélite granit , chiffres et aiguilles rouges, non-lumineux , réf. 368
Tarif F 160 Avril 1938

Le modèle granit n’est plus disponible en 1937. Au tarif F 178 , d’Avril 1939 , il n’y a plus que deux variantes qui ne sont plus disponibles qu’en boîtier de Jazolite/Bakélite thuya : n°372 non-lumineux , prix 130 fr ; n°373 , prix 140 fr .

catalogue 1942

Au catalogue 1942 , les références changent : 321.11 sans écrin et 0321.11 avec écrin

écrin chapelle portes en diagonales
En 1942  seul le modèle Thuya est proposé , avec écrin réf. 0321-11 ou sans réf. 321-11 . Il est alors équipé d’une lunette émaillée rapportée , d’un cadran métal satiné avec zone émaillée vert clair et chiffres lumineux . Notre exemplaire , neuf de stock bien qu’acquis récemment , a été toujours protégé de la lumière ce qui explique la vivacité du vert de l’émail du cadran qui est en général devenu plus clair avec le temps .
LUCIC 321-11 thuya de 1943 et sa sobre boîte typique des pénuries de la guerre
Le calibre est numéroté en creux , les deux derniers chiffres indiquant l’année de fabrication , ici 1935 . Le cadran en carton est fixé au mécanisme par deux clous tordus selon un usage qui va se perpétuer jusqu’aux années 90 en URSS et en Chine .
Comme pour ses contemporains , les CUBIC et JANIC , un gong fixé sur  le dos fait usage de sonnerie .
Comparaison de taille entre une boîte de LUCIC au premier rang et une boîte de FONIC qui bénéficie de la reproduction de la silhouette du modèle contenu dont le cadran est remplacé par la dormeuse .

Boîte de LUCIC acajou , format 8,5 x 7,3 x 5,5 cm la plus petite boîte de cette catégorie qui servait également pour le petit BATIC  ; Cette boîte ne peut être datée précisément en raison de l’absence de prix qui est le seul repère possible puisque Jaz ne datait pas ses boîtes avant guerre . La mention au tampon cadran blanc signifie qu’il s’agit d’un modèle non-lumineux .

JANIC ( 1932 à 1939 )

Publié le Publié dans 1932, 1933, 1934, 1935, 1936, 1937, 1938, aiguilles cathédrales, Art Déco, écrin chapelle, Bakélite, bleu, calibre E, chemin de fer, chrome, Collection Serge Bennati, Jazolite, mécanique, métal, petit réveil, réveil, rougeLaisser un commentaire

janic-1JANIC lumineux en écrin chapelle

janic NL.jpgJANIC non-lumineux                                                                                                                                                                                                                                                          JANIC , petit réveil , mouvement mécanique , calibre E . Présent à la page 9 du catalogue de 1937 . Boîtier en métal chromé , socle en Jazolite marbrée thuya , aiguilles cathédrales pour les versions lumineuses , aiguilles scotie et feuilles pour les non-lumineux . Existe en non-lumineux  réf. 218 et lumineux réf. 219 . Format 9 x 7,5 cm , poids 255 gr .

Un écrin spécial était disponible en péga bleu ou peau bordeaux .

janic 1932 dosC’est de dos que la ressemblance avec son contemporain le CUBIC paraît la plus évidente , le couvercle arrière étant quasiment similaire avec de chaque côté du bouton central deux boulons de maintien du gong . Les inscriptions incisées en creux , plus ou moins adroitement , correspondent aux dates des interventions des différents horlogers pour l’entretien et la révision du mouvement .

Effectivement de par la taille , la technique et l’esthétique le JANIC est en fait un CUBIC qui n’est pas cubique et c’est bien la seule différence entre eux : ils sont dotés du même calibre E , un gong fixé sur le dos fait office de sonnerie pour ces deux réveils , leurs boîtiers chromés reposent sur un petit socle en bakélite .janic 1932 nlJANIC 1932 non-lumineuxJanic Lumineux faceJANIC 1932 lumineux . Ces deux derniers cadrans sont en carton , gaufré en creux et striés de lignes argentées et brillantes pour la partie centrale .janic cadran cannagejanic cadran cannage loupeCe JANIC est doté lui aussi d’un cadran en carton gaufré mais à motif de cannage Janic 1938 lxJANIC 1938 lumineux cadran métal avec chemin de fer au pourtourJanic 1938 (3) JANIC 1938 non-umineux cadran métal avec chemin de fer au pourtourJanic cadran                   Variante de cadran non-lumineux

Janic rougePhotos courtoisie de Serge Bennati . JANIC craquelé rouge , lumineux , de 1931 .tarif 1933Jusqu’au tarif 1933 ,  le JANIC apparaît sans socle en bakélite et disponible en craquelé prune , rouge et bleu , comme le CUBIC à la même période .Janic craqueléchemin de fer allégé au pourtour du cadran janic rougedessousCes pieds en relief sont spécifiques à ces modèles sans socle : on ne les retrouve pas sr les autres JANIC .

 pub-janic-1933Etrangement dans les publicités et les tarifs de 1933 , le JANIC est en vente sans son socle en Jazolite  , socle qui est pourtant présent en 1932 et de retour après cette date . De ce fait son format s’en ressent et descend à 68 x 62 mm .

CALIBRE E 1928 à 1944

Publié le Publié dans 1928, 1929, 1930, 1931, 1932, 1933, 1934, 1936, 1937, 1938, 1939, 1940, 1941, 1942, 1943, 1944, calibre E, mécanique, mécanismeLaisser un commentaire

OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA

Entre 1919 et 1924 , la toute nouvelle C.I.M.H. a breveté trois calibres: le A , le B et le D. Cependant , ces calibres ne pouvaient servir qu’à équiper de gros modèles . En 1928 l’ingénieur Maurice Georges met au point  calibre E , 30 heures d’autonomie à fonction réveil . Par sa petite dimension , il va permettre à la marque de se lancer dans la production de petits modèles . Après 1944 , lui succédera le calibre 2E aux caractéristiques presque identiques et dont la plupart des pièces pouvaient servir à la réparation du calibre E.

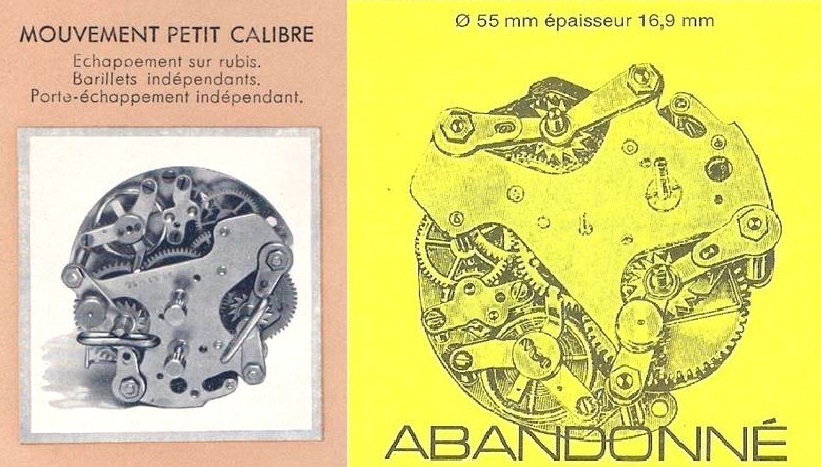

calibre-e-1937-1981à gauche , le calibre E  reproduit à la page 9 du catalogue de 1937 aux côtés des CUBIC , JANIC ou BATIC qu’il animait et à droite , en 1981 , dans « le Guide Jaz Gros Volume » destiné aux horlogers pour le service après vente , 37 ans après son abandon .

BATIC marteau sur cloche                                 CUBIC marteau sur gong

Il existe deux types de marteau pour le calibre E  soit en acier bleui à gauche du calibre , soit à droite sur tige avec battant venant frapper un gong sous forme d’un cercle non fermé .                                                                                                                                                                 Le calibre E est monté dans les CUBIC , LUCIC , JANIC , VERDIC et BATIC .
