chemin de fer

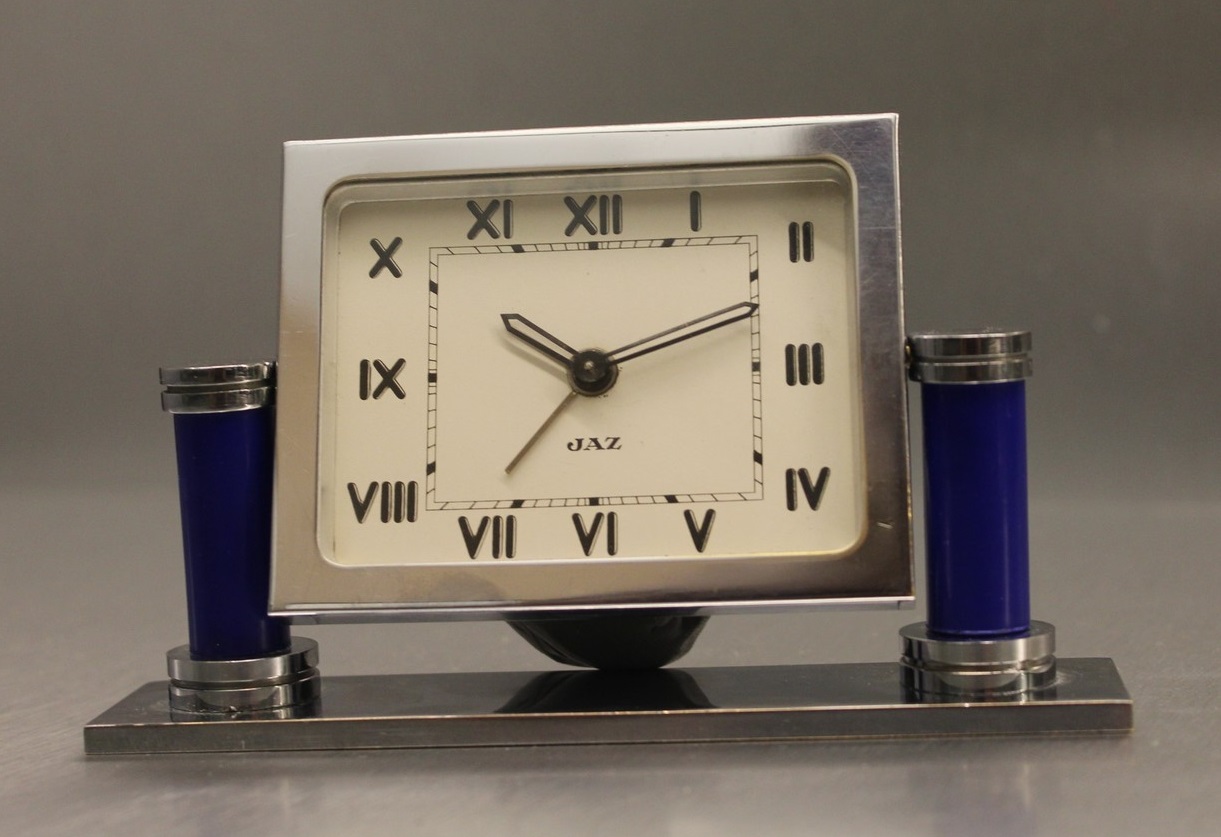

Loin du système de transport par voie ferroviaire, le chemin de fer, en horlogerie, évoque une tout autre réalité. C’est une échelle de minuterie montée sur le cadran d’un garde-temps. Les cadrans des montres ou réveil possèdent différentes sortes de minuteries , la plus connue étant  celle qu’on désigne par l’expression chemin de fer. En effet, la forme de cette minuterie n’est pas sans rappeler les rails de chemin de fer. On rencontre souvent ce genre de système de comptage de minutes sur les réveils, horloges ou montres classiques mais mais conception moderne en sont aussi équipés.argic chiffres romains (6)le chemin de fer peut se trouver à l’intérieur de la zone des heures , déterminant la zone centrale ; Puisque sa fonction est d’indiquer les minutes , la taille de l’aiguille des minutes doit être proportionné à la position du chemin de fer sur le cadran .argic nlle chemin de fer est plus généralement à la bordure externe du cadran argic cadran rondle chemin de fer est rarement de forme ronde

Calibre PA 1967 à 1998

Ce calibre mécanique , très simple , né de la collaboration entre Jaz et Peter Uhren , était fabriqué en Allemagne et dotera 53 sortes de gros réveils Jaz et de nombreux Japy de 1967 à 1992 soit 32 ans et donc des millions de calibres produits  : un record !

Il en existe plusieurs variantes: 2 PA  à Rouages Delrin , 3 PA  à répétition de sonnerie (ex: FURIC) , 33 PA Crescendo ( ex: TROISIC) et 4 PA silencieux (tic-tac discret ou gamme Discreto; ex: NAUFIC) .

Il remplace le calibre U qui dotait les gros réveils de 1955 à 1967 .Jaz PA nylonsJaz Pa eJaz Pa dJaz Pa cJaz Pa bJaz Pa 1Jaz Pa 3Jaz Pa Peter UhrenLa mention GMBH est l’équivalent français de SARL ; GmbH est exactement l’acronyme de Gesellschaft mit beschränkter HaftungJaz PaJaz PA nylons aPour les dernières éditions , des rouages en Delrin remplaçaient les habituels rouages en laiton.massic évolution (3)on aperçoit sous la flèche un rouage blanc en plastique massic évolution (2)modernisation du marteau de sonnerie

Jaz à l’Exposition du CNAM en 1949



Pendant la Seconde Guerre Mondiale , si l’occupant a honteusement spolié les œuvres appartenant aux juifs , les collections publiques ont été à peu près préservées grâce à la prévention des conservateurs résistants tels que Jacques Jaujard , ou la célèbre Rose Valland , qui les ont expédiées en Province , contre les injonctions de Vichy .

A l’issue de la guerre , les collections des musées parisiens regagnent la capitale . Elles commencèrent à revenir après l’armistice. Dès juillet 1945 furent présentées, dans une exposition temporaire, une sélection d’œuvres prestigieuses du Louvre , et une exposition intitulée L’Activité des musées pendant la guerre, constituée de panneaux documentaires illustrés de photographies. Laure Albin Guillot Le Louvre pendant la guerre 1939Un de ces panneaux reprenait le thème du musée privé de ses collections, sous le titre « Le Louvre désert » : « Les cadres béants, les socles solitaires restent les seuls vestiges de ce qui fut le plus grand musée du monde », pouvait-on lire. Le musée du Louvre rouvrit ensuite par étapes : le département des Antiquités orientales fut inauguré le 27 juin 1947 en présence du président de la République. La Grande Galerie , qui avait été rénovée et dont la muséographie avait été revue, rouvrit au public le 7 octobre 1947. canam portailLe CNAM , Conservatoire des Arts et Métiers , est à la fois un grand établissement parisien d’enseignement supérieur reconnu pour la formation des ingénieurs …

…et un musée des Arts et métiers qui recèlent des pièces historiques , comme l’avion d’Ader , sur sept thèmes dont les transports , l’énergie , la mécanique , etc , mais surtout les instruments scientifiques et l’horlogerie , évidemment ,  qui avaient été , elles aussi , dissimulées dans différentes villes et châteaux de province .

Après le Louvre , le CNAM , organise une exposition inaugurale de ses collections restaurées en 1949 , dont la section JB est consacrée à l’horlogerie .                                La devise du CNAM Docet Omnes Ubique , fondé par l’abbé Henri Grégoire en 1794 ,  qui signifie il enseigne à tous et partout est abrégée et transcrite autour du médaillon sur la couverture du catalogue . 1949 CNAM page 59Jaz participe en présentant la pièce numéro 431 . La direction de la marque au jaseur n’a certainement pas apprécié que , ni le nom commercial de son entreprise , ni sa raison sociale ne soient correctement orthographiés puisqu’on lit JAZZ au lieu de JAZ et Cie Industrielle de Mécanique au lieu de Cie Industrielle de Mécanique Horlogère ou CIMH .

En guise de lot de consolation , le mécanisme silencieux de Jaz cotoyait lors de cette exposition de prestigieuses pièces comme le n°434 , une Atmos de 1949 , ou le n°433 cette Jaeger Lecoultre Carte du Ciel .

Mais aussi le gong chinois de Cartier , n°440 à gauche , et à droite le numéro 438 , la fameuse pendulette Cartier en Cristal de Roche de 1913 , consultez l’article que nous lui consacrons sur notre nouveau site collaboratif Cartier, actuellement en construction  .   1949 CNAM page 61949 CNAM page 71949 CNAM page 81949 CNAM sommaire

Rénovation d’un Classic

carte jacquemart romain                                                                                                                               RESTAURATION d’un CLASSIC

A l’occasion du centenaire de Jaz , Romain GALLARDO , jeune horloger et conseiller technique de Jazlebontemps , a restauré un CLASSIC , au calibre B, le premier réveil conçu par la CIMH . La Compagnie Industrielle de Mécanique Horlogère , qui avait d’abord nommé ce premier modèle Jaz , le rebaptisera CLASSIC quand elle choisira de prendre JAZ comme nom commercial pour la marque .

une signature d'horloger (V 123 Q) cela veut dire qu'il à été vendu en janvier 1923







Le Classic a rénover est un modèle antérieur à 1924 puisque son calibre B n’est plus produit après cette date . En outre, on peut distinguer les traces d’une révision dont , selon l’usage des horlogers , la date est gravée en creux à la pointe sèche sur le timbre . En l’espèce ce V correspondrait à une date de vente , à savoir 1 23 pour Janvier 1923 .

L’opération commence par un démontage minutieux de chaque pièce.

Après un passage dans la machine à ultra-sons, chaque pièce du mécanisme est débarrassée des dernières  saletés et de la rouille avec une brosse.

6 presntation de la potence à bouchonner, pour reprendre les usures des trous de pivotement qui ont été ovalisé lors de la marche du réveil

Afin de reprendre les usures des trous de pivotement qui ont été ovalisés lors de la marche du réveil , on utilise une potence à bouchonner.

On commence par mesurer le pivot du barillet pour trouver le bon bouchon.

Avec un équarrissoir , le trou ovalisé est agrandi jusqu’à obtenir un rond parfait , en faisant attention de ne pas dépasser le diamètre du bouchon . A l’aide de la potence, on finit d’agrandir le trou avec un alésoir au diamètre à peine plus petit que le diamètre du bouchon. Puis on met en place le bouchon pour le chasser sur la platine.

14  avec un autre équarrissoir on agrandi le trou du bouchon afin d'être au diamètre du pivot de l'axe du barillet (Attention le trou du bouchon doit être impérativement de diamètre inférieur au diamètre du pivo.jpg



Avec un autre équarrissoir on agrandi le trou du bouchon afin d’être au diamètre du pivot de l’axe du barillet (Attention le trou du bouchon doit être impérativement de diamètre inférieur au diamètre du pivot)



16 ensuite nettoyage des pièces à l’essence C











Les pièces sont nettoyées

à l’essence C.



15 J'ai changé l'axe de balancier oublié de faire plus de photos à ce sujet















L’axe du balancier est remplacé.













Remontage du calibre B

20  huilage des pivots des roues (huile La Jurassienne).jpg











Huilage des pivots des roues avec l’huile La Jurassienne.















Remontage.

Voilà notre CLASSIC reparti pour une centaine d’année!

Calibre 800CH dit calibre CH 1968 à 1973

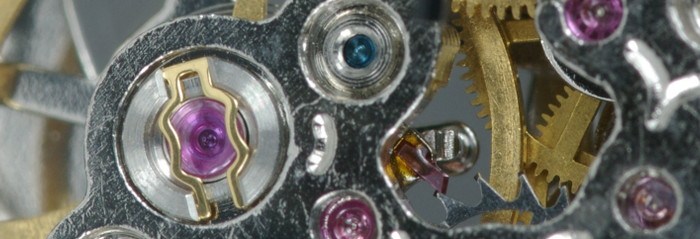

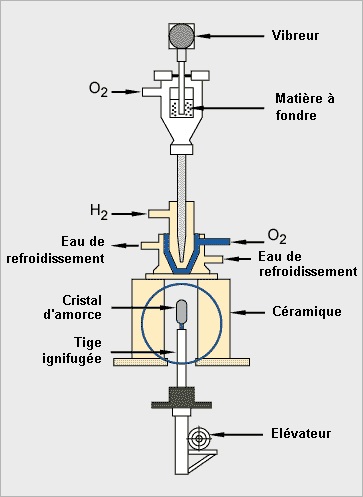

calibre 800 CHMouvement mécanique , d’une autonomie de 8 jours , Swiss Made , échappement à ancre 7 jewels , 7 rubis , ressorts en barillets , deux clefs de remontage . La nomenclature 800 CH de ce calibre est aisément décryptable : 800 pour son autonomie de 8 jours et CH qui correspond à Confœderatio Helvetica , nom de la Confédération Hélvétique en latin , popularisé par les plaques d’immatriculations suisses . export-calibre CH dateles calibres 800CH sont toujours datés en creux sur la platine                                                                                                                                                                                         Le calibre 800 CH fera sa première apparition officielle au catalogue 1971/72 dotant seulement cinq réveils : les BANIC , BRILIC , BRONZIC BULIC et le réveil de voyage BERNIC . Son existence officielle est brève puisqu’en 1974 , tous les réveils 8 jours sont supprimés des catalogues français , les modèles électroniques ayant pris leur place . Il était apparu plus tôt à l’export qu’en France comme en attestent ces deux réveils destinés à l’export en 1968 et 1970 .

Calibre AG 1AG /2AG/ 3AG/4 AG de 1956 à 1963

calibre AG image Jazette 37 juillet 1956 page 2.jpgCalibre AG , mouvement mécanique à clef amovible , d’une autonomie de 8 jours . Il succède à partir de 1956 au calibre G qui avait doté les premières horloges murales de la marque depuis 1936 . Il est le dernier calibre mécanique à équiper des horloges murales jusqu’en 1963 . Dans le catalogue Jaz 1963/64 , il n’y a plus que des pendules murales à transistor .cloisic-cadran-agCalibre AG les deux derniers chiffres sont ceux de l’année de production : ici 1957 . 2 ag bombic-calibre-2agLa variante 1AG , calibre AG de base , dote les horloges murales en plastique ou faïence :  CLOISIC , PAISSIC , TEVIC , JOURIC , ONDIC , MUDIC , VETIC , SOGIC , ROSTIC , STRATIC .                                                                                                         La variante 2AG est destiné aux horloges en tôle : VUSIC , BOMBIC , LAMIC , MISSIC , CAMPIC .                                                                                                                            La variante 3AG se remonte par l’arrière : PENDIC , TRINIC .                                            La variante 4AG à plaque porte mouvement retournée : HUITIC , MONIC , SMOLICNOBLIC .paissic- étanchéitéA et B fixations du calibre sur le boîtier de l’horloge : la particularité du calibre G qui le précéde , était l’absence totale de vis de fixation dans le cadran grâce à un système exclusif de maintien par un œillet autour de l’orifice d’entrée de la clé . La concurrence affichait  au moins deux , trois voire quatre têtes de vis pour le moins voyantes et disgracieuses sur ses cadrans . En cela le calibre AG présente un recul esthétique .        C les horloges murales étant pour la plupart destinées aux cuisines , il convenait de protéger les mouvements des poussières , vapeurs et graisses qui pouvaient entrer par l’orifice du remontage ; Pour obstruer le trou , une rondelle cache poussière – que l’on aperçoit ici –  montée sur ressort s’enfonce lorsque l’on y introduit la clef .                       D ce 8 stylisé dans un cercle rappelle l’autonomie de 8 jours .

Autre technique astucieuse pour assurer l’étanchéité : la patte de fixation pivote pour donner l’accès à la raquette d’avance/recul , elle en assure donc la fermeture .calibre AG texte Jazette 37 juillet 1956 page 2calibre AG suite Jazette 37 juillet 1956 page 3illustrations noir et blanc et textes imprimés , extraits de la Jazette n°37 de Juillet 1956 .Le Guide Jaz fournitures calibre 1AGLe Guide Jaz fournitures calibre 2AG 3AGpages extraites LE GUIDE JAZ fournitures pour réveils et pendulettes circa 1953 à 1958

Calibre G 1934 à 1959

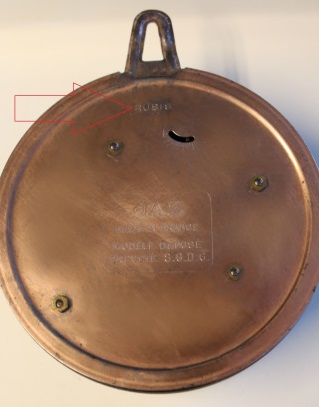

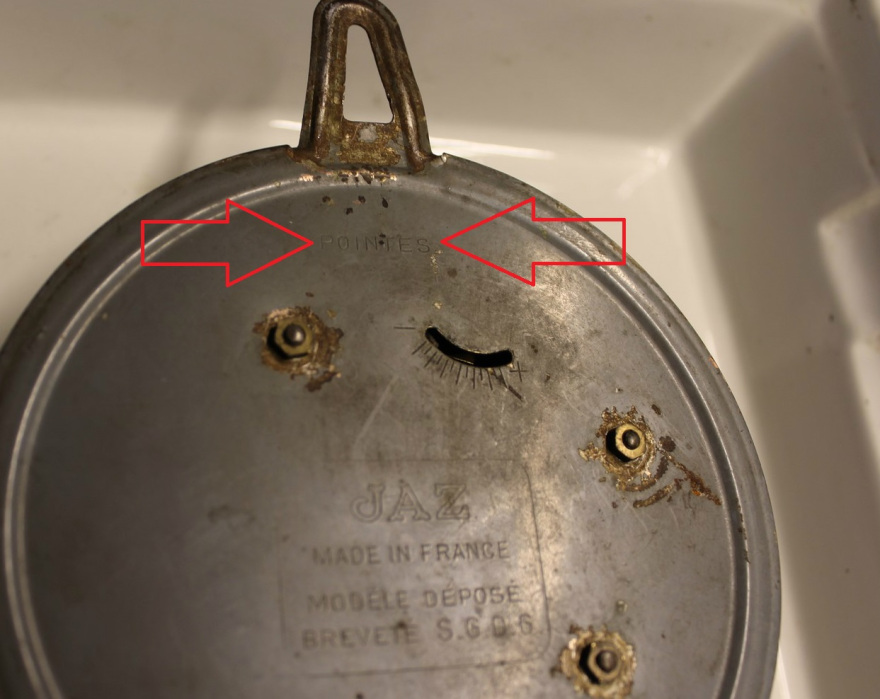

calibre GCalibre G ou 1G : Mouvement mécanique à clef amovible , format 6 x 8 cm. Mouvement d’une autonomie de 8 jours sans fonction réveil , platines pleines ( non-ajourées) , hauteur sur platines : 23,5 mm , pont de barillet , arrêtage à croix de Malte , pignons à fuseaux , porte échappement Roskof indépendant à trois pierres , balancier à pivots , spiral auto-compensateurs ( 14.400 oscillations /heure)  .                                                                                                                                                                                                                                         Quatre variantes existantes :                                                                                                Calibre G ou 1G : il dote douze horloges murales  SARRIC , BOISIC , SOFIC , BERTIC , SEVRIC , SORIC , VISIC , MASSIC , TERRIC , MASSIC , FROMIC  , PRINTIC et une horloge à poser POSIC                                                                                                                                                                                                                        Calibre 3G identique à 1G mais avec voyant indicateur d’armage et remontage démultiplié ,  pour emboîtage moulé qui équipe trois murales  APPLIC 1934  ,  APPLIC 1945 , QUADRIC et trois horloges à poser CADIC  , FANTIC , HOTIC                                                                                                                                                                           Calibre 4G identique à 3G mais pour emboîtage métallique pour deux murales en métal  LENTIC , VISIC                                                                                                                                                                                                                                                Calibre 5G identique à 1G mais avec porte -échappements à 6 pierres ( à partir du 1° mars 1951 c’est lui qui est monté dans les horloges murales Jaz soit 21 au total ) VISIC après 1951 , NEPTIC , PRINTIC après 1951 ,  SPIRIC  , BRETIC , FORMIC ,  RHONIC ,  MURIC , Nafra-Don pub , GRANIC Le Progrès Pub ,  Cognac Pub , ZODIC , CUISIC , MITRIC ,  CAMPIC ,  LUMIC ,  LIVIC , REXIC , DELFIC LIGNIC  . Ce calibre ne possède plus le témoin de charge des 3G et 4G .cadran cadiccadran de CADIC                                                                                                        Particularité des calibres 3G et 4G  : la petite fenêtre de témoin de réserve de charge ou voyant indicateur d’armage au milieu du 2 de XII heures : lorsque le triangle est rouge il faut remonter le mécanisme . Le 8 au dessus de l’axe central rappelle l’autonomie de 8 jours du calibre G qui n’a pas de fonction réveil .lentic calibre GLes calibres G ne sont pas toujours datés mais lorsque c’est le cas , ce sont les deux derniers chiffres qui indiquent la date , en l’occurrence 37 pour 1937 .horloge-ceramiqueLa particularité des horloges en céramique Jaz , dotées du calibre G , est l’absence totale de vis de fixation dans le cadran grâce à un système exclusif de maintien par un œillet autour de l’orifice d’entrée de la clé . La concurrence affichait  au moins deux , trois voire quatre têtes de vis pour le moins voyantes et disgracieuses sur ses cadrans .                                                                                                                                                                             Le calibre AG , qui succède à partir de 1956 au calibre G , ne présente plus cet avantage et nécessite deux vis de fixation en facade .Le Guide Jaz fournitures calibre 1GLe Guide Jaz fournitures calibre 3G 4G 5Gpages extraites LE GUIDE JAZ fournitures pour réveils et pendulettes circa 1953 à 1958

Calibre DV mallette de réparation

malette calibre DVPetite  mallette de réparation pour calibre DV      Format 14 x 8,5 x 2,5 cm malette DV ouverte7 boîtes plastiques transparentes comprennent un ensemble de pièces de rechangescalibre DV malette (1)Un rappel de nomenclature est fixé au couvercle     clefs VS472 vis de platine10 clefs 7 boutons 8 clefs dorées de fixation de dos-cloche et 5 vis de fixation de platinecalibre DV ressorts DV 116 : trois ressorts de réveils           DV 48 : trois ressorts de mouvement à crochets tous maintenus par un sertissage en fil de fer calibre DV malette (5) BD 4109 ensemble barillet réveil                    BD 4041 ensemble barillet mouvement  DV5095 balancier réglé BD4091 ancre DV2080 roue d'échappementDV 5095 deux balanciers réglés BD4091 cinq ancres  DV2080 deux roues d’échappement



dix goupilles de platine DV94 huit axes de balancier DV3106 trois noyaux de raquette à rubisdoc cal DV (2)Nous devons à la générosité de Stéphane G. de présenter cette rare mallette complète . Consultez le site de notre ami , spécialiste des montres JAZ  Jazmontrevintage.



CALIBRE RQK à Quartz pour petits réveils 1981 à 1986

calibre RQK photocalibre RQK texte .jpgTexte et illustrations extraits du Jaz Actualités n°148 d’Octobre 1981          Dorénavant cornaqué par le Groupe Matra Horlogerie , JAZ doit , dans son catalogue 1982 , inévitablement suivre l’ascension mondiale du Quartz en horlogerie et dote ses gammes de réveils et horloges analogiques de trois mouvements de technologie Hattori , lesquels avaient fait leurs preuves puisque vendus à des millions d’exemplaires par SEIKO ( Kintaro Hattori est le fondateur de Seikosha Factory ) . La particularité du calibre RQK est qu’avec une épaisseur de 0,9 cm , il est extra-plat et peut équiper de petits réveils comme les NORDIC , NODRICGONICDORNIC, LUSTIC , ELGIC , SUDIC , RUBIC , OLVIC , NORIC , NOGIC , LONIC  , DUSIC , TERCIC , CERTIC , MAURIC , LAVIC et VALIC de 1981 à 1986 .

Son corps en plastique peu flatteur est , en général , dissimulé par un cache en métal qui apporte du poids et , en conséquence,  un ressenti plus noble aux réveils qu’il anime . On notera que les boutons sont tellement petits qu’ils se manipulent à plat avec le gras du doigt , renouant en cela avec les boutons du PARIC de 1942 . Jaz précisait que les boîtiers de ces réveils alliaient le laiton et l’ABS doré ; ( c’est du vrai or !) comme le rappelait le Directeur Commercial ,  André FROMENT .calibre RQK La France Horlogère  n°375 Février 1977 page 63.jpg

La France Horlogère n°375 Février 1977 page 63La France Horlogère  n°375 Février 1977 page 64 fin.jpgLa France Horlogère n°375 Février 1977 page 64

calibre CS 1978 à (1999)

cal cs

Le calibre CS est un calibre de réveil d’une autonomie de 30 heures qui apparaît en 1977/78  en remplacement du calibre DK . Il est conçu par Uhrenfabrik Senden , fabricant de réveils allemands distribués sous les noms commerciaux de Europa et Deluxe . Consultez l’article que nous consacrons à Europa et sa collaboration avec Jaz .

doc cal cs (2)doc cal cs (1)



Pour identifier facilement un calibre CS sans l’ouvrir , il suffit de regarder la morphologie du dos dont la principale caractéristique est qu’il ne comporte qu’une clef de remontage pour remonter le mouvement et la sonnerie contrairement à ses prédécesseurs qui  nécessitaient deux clés séparées.

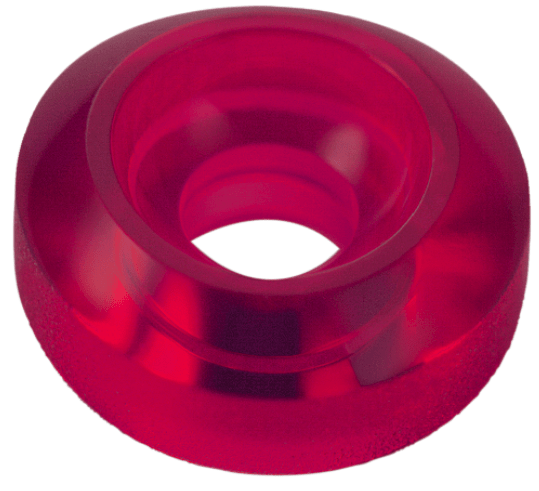

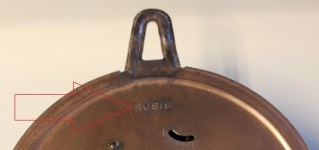

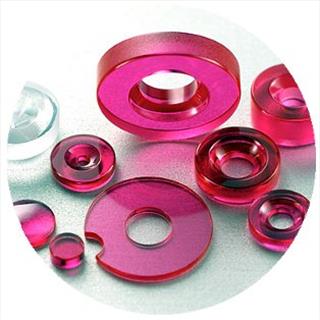

Il existe trois variantes du calibre CS de base qui n’est doté que de deux rubis : celle à sept rubis , dans ce cas les réveils portent en général la mention 7 jewels au cadran ;  une variante à dateur simple sans les jours ( exemple le CALIC ) et enfin le 6CS à dateur jour et date ( exemple le JOURIC )



Le calibre n’ayant pas de sens de fonctionnement impératif , il peut être orienté , selon les spécifités du boîtier,  « tête » en bas ou en haut : l’arrêt de sonnerie peut donc être en haut à gauche …

…ou en bas à droite…

…voire de côté à gauche ou à droite

la date est parfois indiquée sur le moyeu de la clef de remontage…

cal-cs …toutefois le calibre CS est toujours daté en creux sur la platine ; la référence W001 trahit son origine allemande puisqu’elle commence par le W de Wecker qui veut dire réveil en allemand , d’ailleurs les références des plus célèbres mouvements ou réveils allemands commencent souvent par ce W , comme le fameux W10 de Junghans . La dénomination française est une allusion à son fabricant CS pour Calibre par Senden .

calibre CS

Ce réveil ne dispose que d’une seule clef , correspondant donc à un seul barillet qui déversera son énergie pour les deux fonctions : mouvement et réveil ; D’ordinaire chaque fonction a son propre barillet .

On utilise un système d’arrêtage qui laisse vider assez d’énergie pour que la sonnerie sonne une fois, soit un tour d’arbre, ce qui veut dire que l’on a qu’un armage de sonnerie, il faut donc remonter à chaque fois son réveil  : https://www.youtube.com/watch?v=m-ST4NpCsls

les boutons sont , a priori et en grande majorité , en plastique mais on peut en trouver en métal .

Ce calibre CS est à forte diffusion puisque vous le retrouverez également sur les réveils DELUXE , autres marques de Senden Uhrenfabrik .

La manufacture horlogère française UTI , fondée par le grand père de Georges Meyer qui sera PDG de JAZ S.A de 1982 à 1986 , employa également le calibre CS pour ces réveils de voyage de base .
