SCHTROUMPF réveil animé 1986 à 1989

schtroumpf (3)SCHTROUMPF , réveil animé , mouvement mécanique , calibre PA made in Germany par Peter Uhren . Corps en métal couleur  bleu , dos emboîté , diamètre 11 cm , arrêt de sonnerie au sommet , petit cadran du réveil en façade entre l’axe central et le XII , ,aiguilles  lumineuses  mais ni chiffres ni points lumineux , aiguille pontife pour l’heure . De dos , le Grand Schtroumpf se dandine à chaque seconde . Nouveauté du catalogue Jaz 1986 à la page 20 , référencée 2737 sous la marque Japy . Toutefois  à l’export , ils sont vendus avec le logo JAZ car la marque au jaseur n’ exploitait pas le nom de sa filiale à l’étranger  . japy-schtroumpfDe 1986 et jusqu’en 1988/89 , il continue à être présent aux catalogues Jaz et sur le marché français uniquement ,  sous l’estampille de sa filiale Japy schtroumpf (2)Jaz a vendu , à la fin des années 80 , une série de réveils animés assez sommaires – les rouages , et même le marteau au centre , sont majoritairement en Delrin – réalisée par son partenaire allemand Peter Uhren qui comprenait des licences avec tous les grands noms de la BD et même Barbie … Dès 1989 Jaz  diffuse ces produits dérivés sous l’estampille de sa filiale JAPY .schtroumpf (4)schtroumpf (6)Le dos n’est pas vissé – selon l’usage – mais simplement emboîté , il faut donc introduire un tournevis dans cette encoche pour commencer à désolidariser le dos du boîtier lui même . Evidemment il faut d’abord , comme sur cette image , dévisser ou enlever clefs et boutons .schtroumpf (7)Lorsque l’écartement est suffisant , cette deuxième encoche sera ouverte au bord du dos et il sera alors aisé avec le tournevis de l’écarter complètement du boîtier .schtroumpf (1) Le dos étant emboîté aux bords du boîtier , le marteau ne vient pas comme d’habitude frappé le rebord du dos / cloche  appelé aussi  timbre , sinon le son serait très atténué . Le marteau , que nous avons encadré en rouge, est en Delrin et placé au centre du réveil . schtroumpf (5)Il vient frapper un ergot riveté dont on voit la fixation au dos .

Calibre PA 1967 à 1998

Ce calibre mécanique , très simple , né de la collaboration entre Jaz et Peter Uhren , était fabriqué en Allemagne et dotera 53 sortes de gros réveils Jaz et de nombreux Japy de 1967 à 1992 soit 32 ans et donc des millions de calibres produits  : un record !

Il en existe plusieurs variantes: 2 PA  à Rouages Delrin , 3 PA  à répétition de sonnerie (ex: FURIC) , 33 PA Crescendo ( ex: TROISIC) et 4 PA silencieux (tic-tac discret ou gamme Discreto; ex: NAUFIC) .

Il remplace le calibre U qui dotait les gros réveils de 1955 à 1967 .Jaz PA nylonsJaz Pa eJaz Pa dJaz Pa cJaz Pa bJaz Pa 1Jaz Pa 3Jaz Pa Peter UhrenLa mention GMBH est l’équivalent français de SARL ; GmbH est exactement l’acronyme de Gesellschaft mit beschränkter HaftungJaz PaJaz PA nylons aPour les dernières éditions , des rouages en Delrin remplaçaient les habituels rouages en laiton.massic évolution (3)on aperçoit sous la flèche un rouage blanc en plastique massic évolution (2)modernisation du marteau de sonnerie

Calibre DV 1968 à 1973 puis 1980/1981

cal DVLe calibre DV est un mouvement mécanique , d’une autonomie de 30 heures à fonction réveil , empierré de quatre rubis , qui apparaît en 1969 , remplaçant le calibre J. Il sera remplacé à son tour en 1974 par le calibre DK mais étrangement le calibre DV sera employé de nouveau en 1980/1981 en remplacement de son propre remplaçant le DK ! Il a été entièrement conçus par les ingénieurs de Jaz et fabriqué à 100% à Colmar .calibre DV trilingue

doc cal DV (1)doc cal DV (2)Il fait l’objet de variantes : 3DV à répétition , 4DV silencieux pour réveils Discreto et 6DV pour réveils à dateur et 14DV à 7 rubis . Au total , le calibre DV est monté sur 37 Jaz dont huit 14VD , cinq modèles pour les 3DV , 4DV et autant pour le 6DV .

calibre DVIl est facilement identifiable de l’extérieur en observant les boutons qui sont percés au centre , en admettant qu’ils n’aient pas été changés . Boutons et clefs sont identiques pour la sonnerie et le mouvement ce qui facilite les réparations et les remplacements en cas de pertes . Consultez l’article consacré à la mallette de réparation du calibre DV

Les calibres DV sont datés en creux sur la platine , en haut et à gauche : datation à l’américaine à savoir l’année d’abord , le mois ensuite . Exemples ci-dessus 7007 = 1970 mois de juillet et 7204 =1972 et mois d’avril .calibre 14 dv (3)7104 pour 1971 avril pour ce calibre qui affiche – au bout de la flèche – seven jewels correspondant donc à un calibre 14 DV , les autres calibres DV n’en ont que quatre .calibre 14 dv (2)les calibres 14 DV voient leur échappement dotés de rouages en  Delrin .

Pour identifier facilement un calibre DV sans l’ouvrir , il suffit de regarder la morphologie du dos et les boutons employés .

GRITIC 1970 à 1973

gritic 1971 (3)GRITIC , petit réveil de la gamme des Stylites , mouvement mécanique , calibre 14DV , 7 rubis . Nouveauté du catalogue 1970-71 à la page 8/9 , référencé 1318-41 . gritic 1971 (4)Boîtier métal noir brillant , lunette torsadée en plastique dorée  ; chiffres romains ; vitre en plexiglas sertie à force dans la lunette ; bélière ; aiguilles scotties , aiguilles et points lumineux . Diamètre 6,3 cm .gritic 1971 (5)Ce dos a perdu – comme souvent – ses inscriptions sérigraphiées .

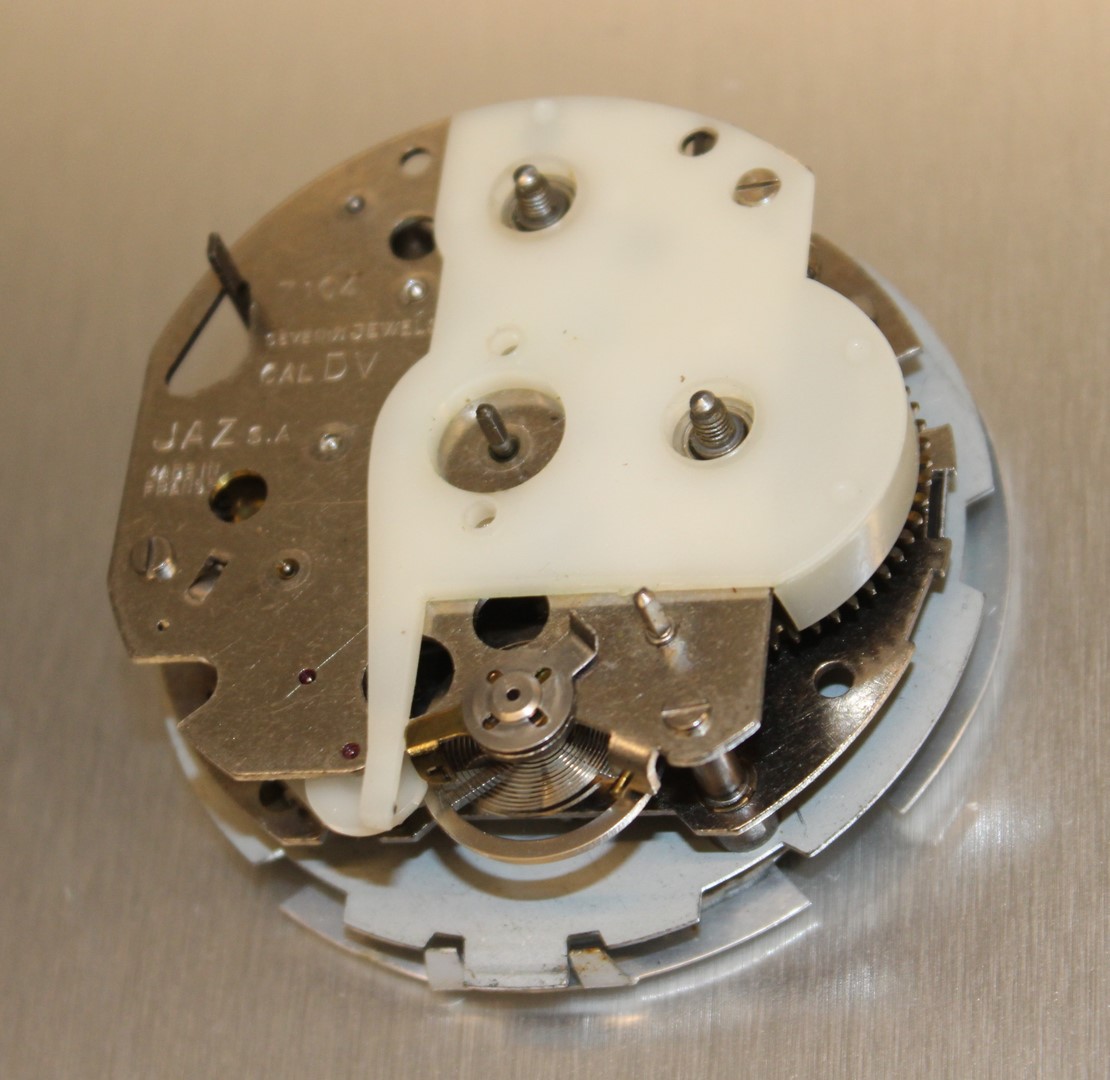

Le GRITIC n’est plus disponible en 1974 .gritic 1971 (2)anatomie d’un GRITIC gritic 1971 (1)calibre 14 DV calibre 14 dv (3)encadré la date de production 7104 pour 1971 avril ; au bout de la flèche la mention seven jewels permettant de distinguer ce calibre 14 DV d’un simple calibre DV qui n’a que quatre rubis .calibre 14 dv (2)l’échappement emploie des rouages en Delrin .gritic 1971 (6)
