Calibre PA 1967 à 1998

Ce calibre mécanique , très simple , né de la collaboration entre Jaz et Peter Uhren , était fabriqué en Allemagne et dotera 53 sortes de gros réveils Jaz et de nombreux Japy de 1967 à 1992 soit 32 ans et donc des millions de calibres produits  : un record !

Il en existe plusieurs variantes: 2 PA  à Rouages Delrin , 3 PA  à répétition de sonnerie (ex: FURIC) , 33 PA Crescendo ( ex: TROISIC) et 4 PA silencieux (tic-tac discret ou gamme Discreto; ex: NAUFIC) .

Il remplace le calibre U qui dotait les gros réveils de 1955 à 1967 .Jaz PA nylonsJaz Pa eJaz Pa dJaz Pa cJaz Pa bJaz Pa 1Jaz Pa 3Jaz Pa Peter UhrenLa mention GMBH est l’équivalent français de SARL ; GmbH est exactement l’acronyme de Gesellschaft mit beschränkter HaftungJaz PaJaz PA nylons aPour les dernières éditions , des rouages en Delrin remplaçaient les habituels rouages en laiton.massic évolution (3)on aperçoit sous la flèche un rouage blanc en plastique massic évolution (2)modernisation du marteau de sonnerie

MODIC à répétition 1926 à 1934

modic Mars 1926 à répétition (14)MODIC à répétition , grand réveil rond , corps en métal chromé , mouvement mécanique , calibre 3D , vitre en verre légèrement bombée , bélière basse , arrêt de sonnerie au sommet , aiguilles cathédrales , mention CIMH Paris au bas du cadran , aiguilles et chiffres lumineux , diamètre 9,5 cm , poids 420 gr . Consultez notre article sur les MODIC . Ces pieds se terminant par des boules sont spécifiques aux MODIC . modic Mars 1926 à répétition dos.jpgDe dos , rien ne distingue un MODIC de base doté du calibre 1D de ce MODIC à répétition à calibre 3D , hormis la tirette au sommet sous la bélière . Avant guerre les gros réveils ronds CLASSIC , REPLIC , CLUB et MODIC étaient déclinés en version à répétition , sans que cela soit signalé par une mention répétition au cadran .modic Mars 1926 à répétition (1)les chiffres 3-26 , frappés à froid sur le battant du marteau de sonnerie, 3=trimestre 26= 1926.



La fonction Répétition de sonnerie peut se débrayer en poussant la tirette sur Continumodic Mars 1926 à répétition (2)le cache poussière A est fixé sur la platine du mouvement B par quatre écrous a+b+c+dmodic Mars 1926 à répétition (4)calibre 3Dmodic Mars 1926 à répétition (3)modic Mars 1926 à répétition (8)vue éclatée du MODIC à répétition .

réveils à chiffres anguleux (1942) (1945 et 1946)

daté 1946 (7)Réveil non-identifié , mouvement mécanique , calibre 3D à répétition de sonnerie , aiguilles et chiffres  lumineux  , cadran en papier très exposé au vieillissement et aux taches d’huiles horlogères , vitre en verre plat , bélière , le battant du marteau est daté de 1946 ( le modèle ci-dessus ne possède pas de bélière) . Ces réveils très caractéristiques , avec leurs chiffres très anguleux , sont typiques dans leurs factures des fabrications Jaz impactées par les restrictions de guerre qui imposaient des produits d’origine française comme l’aluminium ou le carton .daté 1946 (1)L’emploi d’aluminium pour boîtier et lunette , ainsi que de durilium pour les platines du calibre , allège beaucoup ce réveil qui ne pèse que 300 gr .daté 1946 (5)Pendant et juste après la guerre , le laiton des platines et rouages est remplacé par des alliages dit  » blancs »daté 1946 (2)au sommet , derrière l’arrêt de sonnerie qui est sous la bélière , les réveils à répétition sont dotés d’un levier CONT/REP pour sonnerie CONtinue ou REPétition de sonnerie daté 1946 (6)Bélière et pieds sont rivetés sur le boîtier ; vitre en verre plat et lunette très légère chiffres anguleuxVersion sans bélière et sans fonction de répétition de sonnerie1945 chiffres anguleux (2)double datation : 3-45 sur la platine en métal blanc du calibre D à interpréter ainsi : soit Mars 1945 , soit 3° trimestre 1945 .1945 jaz chiffres anguleux (6)  et 4-45 qui signifie soit Avril 1945 , soit 4° trimestre 1945 .1945 jaz chiffres anguleux (8) (Copier)1945 chiffres anguleux (1)Les pénuries sont telles , à la fin de la guerre , que le carton des cadrans est remplacé par un papier très fin .1945 jaz chiffres anguleux (9)Sur ce calibre D , daté de 1945 , donc  tous les rouages sont en métal blanc ; sur le précédent , il restait tout de même des rouages en laiton .jaz répétition GbUn correspondant anglais nous a fourni les photos de cet exemplaire à chiffres anguleux , à répétition mais sans bélière , au mouvement daté de 1942 . Les inscriptions à la plume à gauche et droite de l’axe central correspondent au nom et au régiment de l’ancien propriétaire . Le 27° Régiment a été dissous le 27 novembre 1942, après l’invasion de la zone libre par l’armée allemande, en riposte au débarquement allié en Afrique du Nord .Jaz répétition inconnu 1942 GBJaz chiffres anguleux (4)Version non-lumineuse , sans bélière , pas de fonction répétition , zone des heures bleue  Jaz chiffres anguleux (5)Jaz chiffres anguleux (1)Jaz chiffres anguleux (3)Jaz chiffres anguleux (2)

BASIC (1939) à 1941

1939 non identifieVersion lumineuse datée de 1941 sur le marteauinconnu 1939 (1)Version non-lumineuse datée de 1939 sur le marteau

BASIC , réveil de la gamme des Gros Jaz , gamme alors nommée « grand réveil », mouvement mécanique , calibre 3D à répétition , existe en lumineux et non-lumineux .

Boîtier en métal peint couleur gris/vert , lunette chromée , cadran métal , vitre en verre légèrement bombé . Diamètre 9,5 cm . Le BASIC a été décliné dans d’autres couleurs inconnu 1939 dos





La répétition de sonnerie est débrayable au sommet à côté du bouton d’arrêt de sonnerie . Cette base en tôle creuse visé sur le boîtier est  le premier du genre chez Jaz pour un réveil rond qui  n’avait utilisé que des paires de pieds jusque là : elle a l’origine de son nom . Cette dénomination de BASIC  sera réattribuée en 1969 .



BASIC daté 4-40 pour 4° trimestre 1940 sur le battant de son marteau

Calibre DV 1968 à 1973 puis 1980/1981

cal DVLe calibre DV est un mouvement mécanique , d’une autonomie de 30 heures à fonction réveil , empierré de quatre rubis , qui apparaît en 1969 , remplaçant le calibre J. Il sera remplacé à son tour en 1974 par le calibre DK mais étrangement le calibre DV sera employé de nouveau en 1980/1981 en remplacement de son propre remplaçant le DK ! Il a été entièrement conçus par les ingénieurs de Jaz et fabriqué à 100% à Colmar .calibre DV trilingue

doc cal DV (1)doc cal DV (2)Il fait l’objet de variantes : 3DV à répétition , 4DV silencieux pour réveils Discreto et 6DV pour réveils à dateur et 14DV à 7 rubis . Au total , le calibre DV est monté sur 37 Jaz dont huit 14VD , cinq modèles pour les 3DV , 4DV et autant pour le 6DV .

calibre DVIl est facilement identifiable de l’extérieur en observant les boutons qui sont percés au centre , en admettant qu’ils n’aient pas été changés . Boutons et clefs sont identiques pour la sonnerie et le mouvement ce qui facilite les réparations et les remplacements en cas de pertes . Consultez l’article consacré à la mallette de réparation du calibre DV

Les calibres DV sont datés en creux sur la platine , en haut et à gauche : datation à l’américaine à savoir l’année d’abord , le mois ensuite . Exemples ci-dessus 7007 = 1970 mois de juillet et 7204 =1972 et mois d’avril .calibre 14 dv (3)7104 pour 1971 avril pour ce calibre qui affiche – au bout de la flèche – seven jewels correspondant donc à un calibre 14 DV , les autres calibres DV n’en ont que quatre .calibre 14 dv (2)les calibres 14 DV voient leur échappement dotés de rouages en  Delrin .

Pour identifier facilement un calibre DV sans l’ouvrir , il suffit de regarder la morphologie du dos et les boutons employés .

Galerie des réveils à Répétition

Nous avons réunis dans cette galerie chronologique tous les réveils Jaz à répétition de sonnerie , comprenant ceux qui portent la mention REPETITION au cadran mais aussi ceux qui sont dotés de cette fonction sans l’afficher au cadran                                                                                                                                                                 CLIQUEZ  SUR LA PHOTO  POUR ACCEDER  A L’ARTICLE CORRESPONDANT

modic Mars 1926 à répétition (14)



 turzic repetition   triplic

ruzic face  plusic (2)

DARBIC (3)

  mulic 1315-61 face



   dossic face

   Crecic (4)

fusic 1984   civric   ponic 82 (1)

         saltic

TURZIC 1959 à 1960

turzic repetition

TURZIC , grand réveil à répétition de la gamme des Gros Jaz , mouvement mécanique , calibre 17 U. Nouveauté du catalogue 1959/60 à la page 15 , référencée 1019-81 . Boîtier laquée corail , réserve avant et cloche bronzées , pieds boules, arrêt de sonnerie au sommet ; cadran crème , chiffres relief façon or ; aiguilles et point lumineux. Diamètre 9,5 cm . Il n’est plus disponible au catalogue de 1960/61.turzic trancheturzic repetitionturzic dos

REPIC 1959 à 1960

repic 49

REPIC , réveil de la gamme des Gros Jaz , mouvement mécanique à répétition (sonne six fois) , calibre 17 U . Nouveauté du catalogue 1959/60 à la page 15 , référencée 1017-13. Boîtier nickelé , cadran blanc , chiffres relief bruns , pieds boules , aiguilles noires et index lumineux. Diamètre 9,5 cm . Il n’est plus au catalogue 1960-61 . Son nom fait évidemment allusion à sa fonction de répétition et sera d’ailleurs réattribué en 1967 à un réveil doté de la même fonction . Mention Made in France au bas du cadran .repicdos

QUATRIC (1944) à 1945


quartic (1)QUATRIC 153-11 Lx

QUATRIC , grand réveil à répétition de sonnerie , mouvement mécanique à platines en métal  » blanc » , calibre 3D , présenté dans le tarif F.A. 45 de 1945 . Boîtier métal et cloche mouchetés , lunette duralinox , sans bélière , cadran carton , vitre en verre plate , mentions Made in France et CIMH en bas de cadran . Diamètre 9,5 cm . Référencé 153-10 pour la version non-lumineuse et 153-11 pour la version à aiguilles et chiffres lumineux .quartic (2)

SALTIC 1983 à 1986

saltic

SALTIC , réveil radio synchrone numérique ,  sur secteur 220V . Nouveauté du catalogue 1983 , référencée 5290-21 . Boîtier en plastique gris métallisé , affichage LED vert en façade . Radio GO-MF , répétition , réserve de marche par pile 9 volts . Format 19 x 14,5 x 6 cm . Made in Hong Kong .

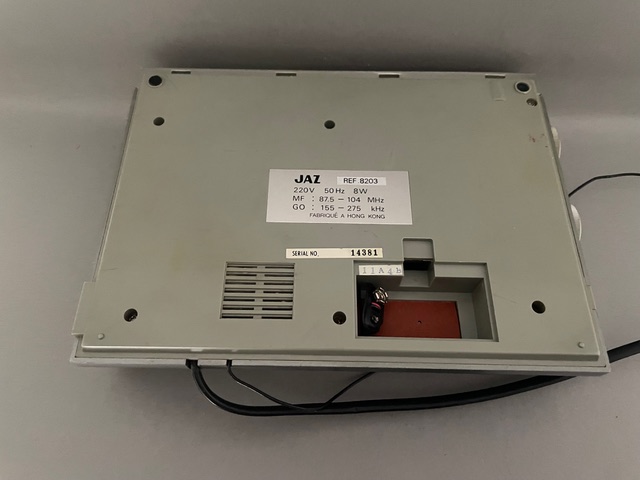

En 1985  il porte la référence 8202 . Il n’est plus disponible en 1987 .saltic droitsaltic dosantenne filaire et câble secteur saltic dessussaltic trappe 9 voltstrappe pour la pile 9 volts de réserve de marche en cas de coupure secteur
