Les aiguilles

Sur les horloges ou réveils Jaz , on peut rencontrer trois à quatre types d’aiguilles :

L’aiguille des heures , la plus courte et charnue qui pointe vers les index ou chiffres des heures . Les premières montres n’avaient que cette seule aiguille, celle des heures .

L’aiguille des minutes ou autrement nommée « la grande aiguille » apportant ses indications quant aux minutes , dont l’introduction vers 1691, est attribuée à l’horloger anglais Daniel Quare. L’aiguille des minutes est toujours plus longue que celle des heures. Cette taille offre une meilleure facilité de lecture puisque les graduations des minutes sont placées sur le pourtour du cadran – une échelle nommée chemin de fer – et l’aiguille peut ainsi pointer de façon précise vers chacune d’elles.

L’aiguille des secondes , plus communément  appelée la trotteuse , pas toujours présente et même plutôt rare sur les réveils Jaz , est d’une finesse extrême s’agitant tout autour du cadran pour donner les secondes , parfois appelée  » seconde trotteuse «  : ATTENTION pas seconde au sens de deuxième , comprenez plutôt trotteuse des secondes ; Lorsque l’aiguille des secondes est placée au centre du cadran , on dit : grande seconde  au centre ou trotteuse centrale ; elle est souvent de couleur rouge . La trotteuse permet en outre le contrôle visuel du bon fonctionnement du réveil ou de l’horloge .Replic 168  (2).jpg On l’appelle aussi « petite seconde » lorsqu’elle est installée dans un petit cadran situé à six heures ou à neuf heures du cadran principal . La petite seconde se trouve dans un petit cadran spécifique, lui-même intégré dans le cadran principal de la montre .

L’aiguille de sonnerie : uniquement destinée aux réveils , elle indique l’heure de réveil ; elle est la plus proche du cadran , derrière toutes les autres aiguilles , si elle est en position centrale . Mais , comme la petite seconde , elle peut se trouver dans un petit cadran spécifique .

La rotation des aiguilles

Les aiguilles , tournant de la gauche vers la droite , ont donné naissance à l’expression « dans le sens des aiguilles dans une montre ».  Mais pourquoi donc ce sens et pas l’inverse , qui est nommé sens anti-horaire ou rétrograde , en Belgique on dit assez logiquement : antihorlogique et horlogique .

GnomonPour comprendre le sens horaire , il faut retourner à l’époque du premier outil de la mesure du temps : le cadran solaire , aux alentours de 1 500 avant JC dans l’hémisphère nord . Le déplacement de l’ombre de la tige appelée « style », permettait alors de lire l’heure. Dans cette partie du globe, le soleil se lève à l’est et se couche à l’ouest, créant sur le cadran un mouvement allant de la gauche vers la droite, mouvement qui a ensuite été gardé pour déterminer le sens des aiguilles sur les montres.

Anatomie de l’aiguille

composition-aiguille-montreCette pièce mécanique essentielle à la montre se compose de quatre parties. On retrouve à parfois la base un contrepoids A qui permet, comme son nom l’indique, de contrebalancer le poids des aiguilles un peu longues comme la trotteuse. Ensuite vient le cou de l’aiguille qui est à la base entre la tête et le corps de l’aiguille. La tête B est la pièce centrale de l’horloge où l’on vient fixer l’aiguille par le trou au centre rivée au pivot vertical. Il reste une dernière pièce et c’est celle qui est susceptible d’être la plus originale : le corps D de l’aiguille .

les-diffc3a9rentes-parties-dune-aiguillesConcordance de l’aiguille avec l’esthétique du réveil

à gauche sur ces deux exemples les aiguilles de remplacement ne sont pas adaptées

La beauté d’un cadran et son équilibre vont être intimement liés au choix de la forme des aiguilles . En cas de remplacement du calibre , les aiguilles sont rarement conservées et en général l’assortiment n’est pas réussi ; il peut même être ridicule comme dans les exemples ci-dessus . Le changement des aiguilles est rare sur les réveils car il est techniquement difficile ; en revanche il est très courant sur les horloges murales car il est à la portée de n’importe quel bricoleur . Fuyez les à l’achat , n’achetez pas de voiture avec des roues de vélo !!! Fiez vous à notre inventaire qui présente systématiquement en photographies  les aiguilles d’origine des réveils et pendules Jaz .                                                                                                                                                                                                                INVENTAIRE des grands noms et types d’aiguilles                                         à la manière d’une robe haute couture qui habillera une femme et viendra dessiner parfaitement ses courbes , les aiguilles d’une horloge viennent à elles seules , habiller le cadran et définir le style de celle-ci . Nous passons en revue , ci-dessous , les aiguilles les plus singulières utilisées par Jaz .                                                                                                                                                                                                                                         « Les détails font la perfection et la perfection n’est pas un détail «  Léonard de Vinci

Aiguilles « Breguet »

bregic 3

L’aiguille « Breguet » a été créée par Abraham-Louis Breguet à la fin du XVIIIème siècle. Cette aiguille est très fine et légère puis possède à son extrémité une petite pomme ou une lune évidée dans les modèles non-lumineux . Idéalement elles sont associés à des chiffres Breguet ;  voyez l’article que nous leur avons consacrés .

Aiguilles glaives

Les aiguilles glaives prennent comme leur nom l’indique la forme d’un glaive romain ou d’une épée , sword en anglais .

Aiguilles serpentines

boulic

On retrouve sur ce Boulic , ces aiguilles en forme de serpents ondulants .

Aiguilles Louis XV/ Louis XVI

Les aiguilles Louis XV et Louis XVI sont étonnement très proches quand ces deux styles sont si dissemblables pour le mobilier . Ce sont les aiguilles les plus employées par Jaz pour ses horloges murales .

Aiguilles gothiques ou trèfles

Inspirées , comme les aiguilles cathédrales , du style gothique , elles reprennent la silhouette des trilobes ou trèfles , élément d’architecture à trois lobes que l’on retrouve dans les églises , particulièrement , où elles font allusion à la Sainte Trinité.

Aiguilles « phalliques»

Ces aiguilles qui arborent une forme explicite , certainement involontaire, équipent treize types de réveils Jaz dans les années 50 .

Aiguilles alphas

Assez proches des dauphines et des lances, les aiguilles alpha se distinguent de par un cou très fin avec un corps large s’affinant en pointe telle une flèche perçante. Son cou est très fin, puis le corps s’élargit largement avec une forme anguleuse avant de finir en une longue et fine pointe .

Aiguilles dauphines

Les aiguilles dauphines qui reprennent la forme d’un triangle effilé  . L’aiguille dauphine est souvent en relief , la partie centrale étant surélevée . Très similaires aux aiguilles alpha , elles se distinguent de ces dernières de par leur forme se continuant vers la base de chaque côté de la tête .

Aiguilles bâtons

Parmi les plus classiques, il existe les aiguilles bâtons, d’une forme droite et uniforme à l’instar des aiguilles fils, mais assez épaisses.

Aiguilles feuilles

Les aiguilles feuilles, ou « leaf » en anglais, vont disposer d’une forme organique et effilée avec un corps plus charnu que la tête et la base.

Aiguilles flores , fleurs de lys et dérivées

Dans un style très chargé , il existe les flores ou fleur de lys qui , comme leur nom l’indique , reprennent l’esthétique de la forme emblématique des fleurs de lys , symbole de la royauté française que l’on retrouve notamment sur les réveils dit de « styles ».

Aiguilles cathédrales

Si l’on reste dans celles qui reprennent les formes de notre histoire, on retrouve également les aiguilles cathédrales reprenant la forme des vitraux et leur séparation en plomb . Par ailleurs , elles sont également souvent utilisées sur des montres à vocation militaire.

Aiguilles bleuies

La couleur spéciale de ces aiguilles, souvent fines, provient d’une oxydation de l’acier grâce à un procédé de chauffage de l’aiguille. Si l’opération est menée correctement, le métal change alors de couleur au contact de l’air pour adopter une robe bleue de calamine du plus bel effet . Elles sont très peu employées par Jaz : BrisicFleuric et Cubic .

Aiguilles squelettes

Les aiguilles squelettes permettent d’entrevoir mieux , à travers ces dernières , le cadran qui se situe dessous. Celles-ci ont tout simplement été découpées , soit squelettées, afin d’ouvrir leur corps . Ce sont les aiguilles qui en général dotent les réveils non-lumineux   puisqu’elles ne sont pas alourdies par les produits luminescents comme le radium , le tritium , etc.

Aiguilles « Buildings »

Cette dénomination , nous l’avons créée parce qu’elle nous semblait particulièrement appropriée pour le rappel de la forme des buildings américains et la concordance avec la période Art Déco où elle apparaissent .

Aiguilles flèches ou lances

Les aiguilles lances disposent d’une forme plus racée avec une pointe en forme de flèche assez large prenant la forme d’un triangle. Ce type d’aiguilles est très souvent utilisé dans les montres sportives ou disposant de fonctions techniques et sont reconnues pour leur haute lisibilité.

Aiguille rectangles ou seringues

Rectangles c’est ainsi que Jaz les définit ainsi mais elles peuvent être nommées seringues , pour des raisons évidentes de forme , par d’autres marques .

Aiguilles poire et feuille

Cet assemblage se retrouve fréquemment , même sur des montres , mais toujours distribué ainsi : l’aiguille de l’heure étant en poire et celle des minutes en feuille .

Aiguilles pyramides ou deltas

Les aiguilles pyramides , comme leur nom l’indique , incluent dans leur corps une petite pyramide ou un triangle en forme de Delta .

Aiguilles pontifes

L’aiguille pontife comprend une grosse bulle , en général seule l’aiguille des heures comprend cette bulle à l’origine de son nom : bulle pontificale .

Aiguilles cubistes

Les aiguilles cubistes sont la version cubique des aiguilles Breguet , un carré évidé remplace la pomme ronde des Breguet .

aiguillesAncienne nomenclature d’aiguillesaiguilles OmégaAiguilles de la marque Oméga aiguilles glossaire

Pendule à poser 1962 à 1964 export

inconnu 1962 (2)Pendule à poser , gamme Jaz Electric et gamme Jaz Transistor , mouvement à pile LR14 , calibre ANlicence ATO . Pas de chiffres mais des index , incisés en creux , sur une couronne extérieure d’un diamètre de 10 cm , vitre légèrement bombée  en plexiglas , cadran métal doré brossé , aiguilles alphas ,  aiguilles  non-lumineuses . Le calibre est daté de 1964 et les deux autres exemplaires que nous connaissions sont datés de 1962 , néanmoins cette horloge n’apparaît pas dans les catalogues français de cette période : il s’agit donc très probablement d’un modèle réservé à l’export . Hauteur 14,5 cm pour un poids 1,245 kg sans la pile .1964 ferme1964 dessus1964 dessousLa pile LR14 est dissimulée dans la colonne .1964 dos ouvertinconnu 1962 (1)inconnu 1962 (3)inconnu 1962 (4)inconnu 1962 (5)inconnu 1962 (6)

CLAVIC 1964 à 1966

clavic (1)

CLAVIC ,  réveil , gamme Jaz de Luxe , mouvement mécanique , calibre AF dans sa version 1AF , échappement à ancre , 11 pierres , autonomie 8 jours . Nouveauté du catalogue 1964 /65 à la page 2  , référencée 831-11 . Boîtier en métal doré , cadran décoré blanc et or  , quatre chiffres dorés en relief , traits d’heures noirs , aiguilles alphas , aiguilles et points lumineux , une seule clé pour le mouvement et la sonnerie . Format 12 x 7,7 cm . Disponible aux catalogues 1964/65 et 1965/66 uniquement .clavic (2)La clavette qui maintient la bélière est à l’origine de son nom CLAVIC .

SOUABIC 1966 à 1970

souabic.JPGSOUABIC , petit réveil , gamme des Stylites , mouvement mécanique , calibre J . Nouveauté du catalogue 1966/67 à la page 6 , référencée 532-11. Corps et socle en laiton , aiguilles alphas  , aiguilles et points lumineux . Diamètre 8 cm . Disponible de 1966 à 1970 .

Bien que le SOUABIC soit fabriqué en France , Jaz choisit de faire allusion avec cette dénomination à la SOUABE , région historique d’Allemagne où se trouvait implanté  son nouvel allié Peter Uhren .

MIDIC 1946 et 1947

midic 1946 .jpgMIDIC 111-23

MIDIC , grand réveil à mouvement mécanique courant , calibre 1D . Présent uniquement aux tarifs d’Octobre 1946 et Mars 1947 . Boîtier nickelé et lunette en métal poli , cadran métal satiné , avec bélière basse , aiguilles alphas . Diamètre 9,5 cm . Référencé 111-22 pour la version non-lumineuse et 111-23 pour la version à aiguilles et chiffres lumineux . La dénomination MIDIC sera réattribué en 1979 .midic 46MIDIC 111-22

CHAMIC 1943 à 1948

CHAMIC (1)CHAMIC sans date à cadran gaufré                                                                                                                                                                                                                                    CHAMIC , réveil , mouvement mécanique , calibre 1D . Présent au tarifs 1943 , 1945 , 1946 , 1947 et 1948 . Boîtier en Jazolite thuya , socle noir en Jazolite , cadran en carton gaufré , aiguille des heures de type alpha . Diamètre 10 cm . chamic1CHAMIC à cadran gaufré bicolore                                                                                                                                                                                                                                        Le CHAMIC avait d’abord été disponible en 1943 , réf .291-10 en NL et 291-11 en LX avec un socle en métal ce qui est peu étonnant  vu les restrictions de l’occupant et les pénuries sur la  Bakélite . Les productions en Jazolite reprennent temporairement après guerre – à cette occasion le socle est lui aussi produit dans cette matière – avant d’être détrônées par des plastiques moins cassants et aux couleurs plus claires . Avec le socle en bakélite les références deviennent  291-21 en lumineux et 291-20 en  non-lumineux .chamic dosCHAMIC (4)CHAMIC (3)CHAMIC (5)CHAMIC (2)CHAMIC (7)CHAMIC (9)CHAMIC (11)CHAMIC (10)Calibre D à platines , rouages et marteau en « métaux blancs » , typiques des productions de guerre , pas de dates sur le battant du marteau ou sur la platine contrairement à l’usage .

POUDRIC 1964 à 1968

poudric

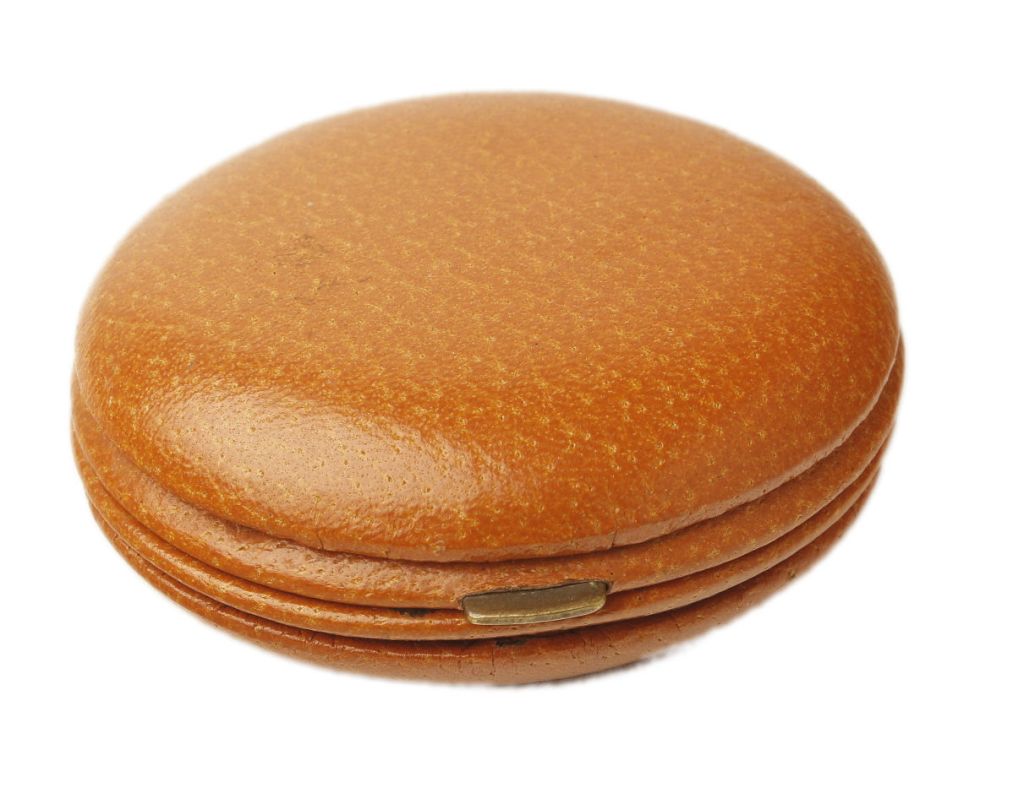

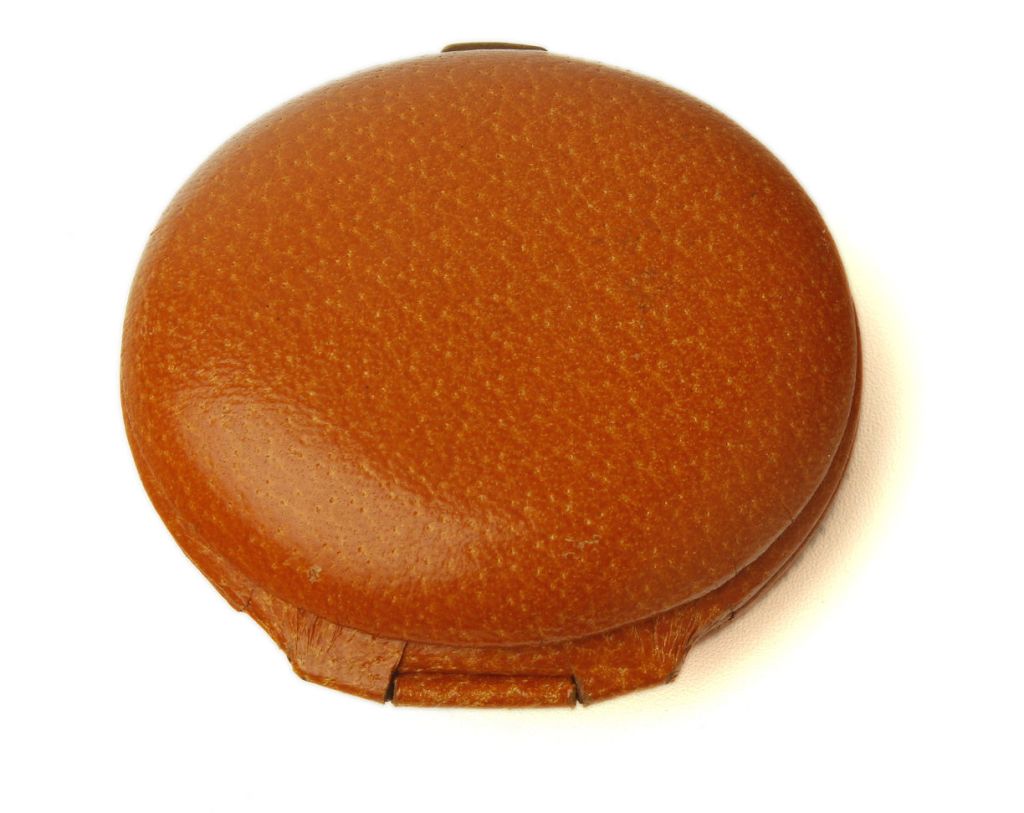

POUDRIC , réveil de voyage , gamme des stylites de voyage , mouvement mécanique , calibre CK  made in Germany . Nouveauté du catalogue 1964/65 à la page 4 . Forme portefeuille gainé de cuir maroquin , chiffres et index en relief , aiguilles alphas , aiguilles et points lumineux . Format 7,6 x 7,6 cm , épaisseur 3 cm .

Quatre variantes disponibles : cuir façon porc et cadran noir réf.1403-11 ; cuir grainé rouge et cadran blanc réf.1403-21 ; cuir grainé noir et cadran blanc réf.1403-51 ; cuir grainé havane gold uni et cadran blanc réf .1403-61 . Pour les deux dernières années de présence aux catalogues 1966/67 et 1967/68 , le havane 1403-61 n’est plus en vente . Son nom lui vient évidemment de sa ressemblance avec un poudrier de voyage .poudric 6poudric ferme 3

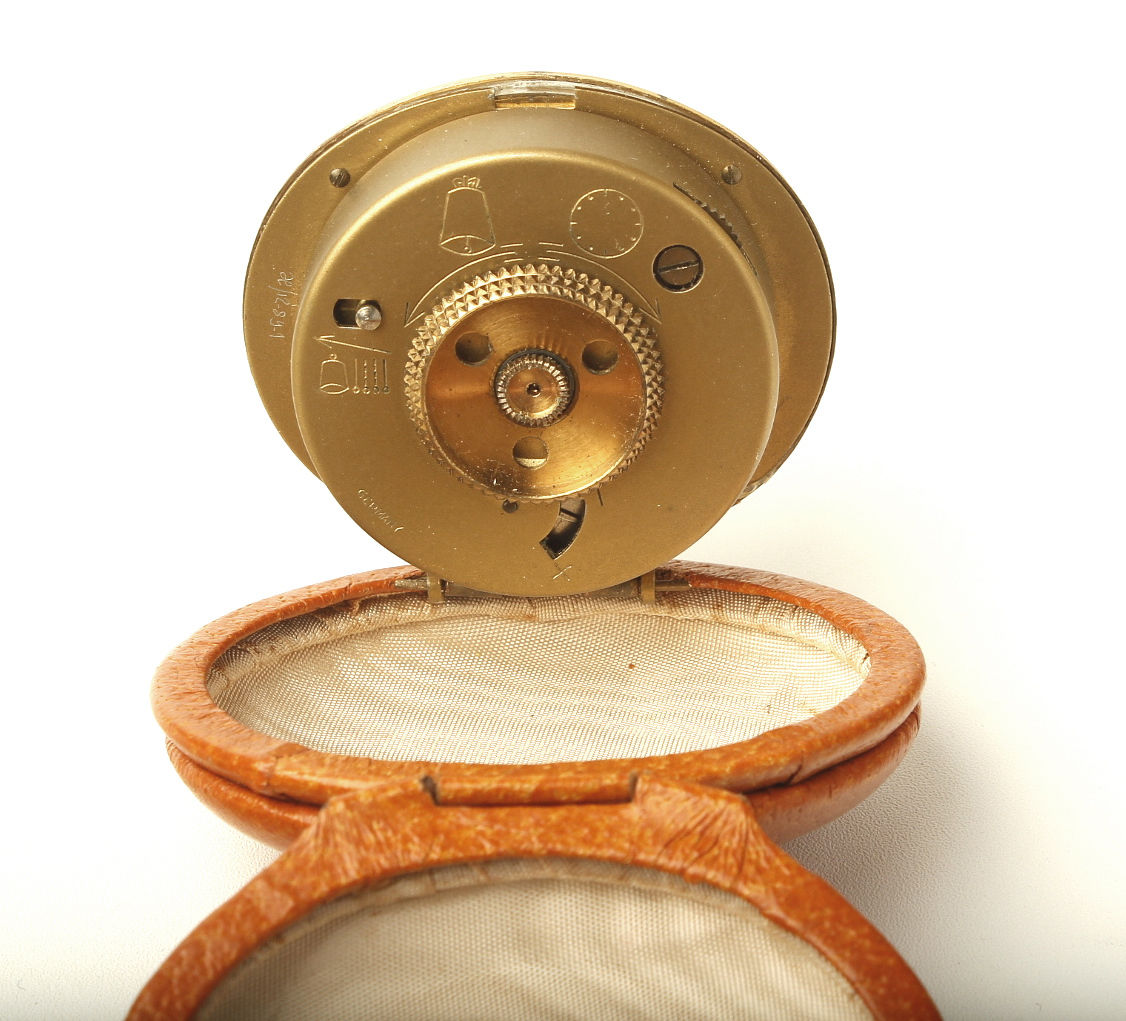

poudricau centre le bouton de changement d’heure à manipuler avec le gras du doigt à plat drilic ravic touchic stilic pesic scintic poudric roussic dissic cambric tempic clipsic Paris Match 1965++publicité Paris match double page , 35 x 52 cm .

ALSIC 1951 à 1957

alsicALSIC , petit réveil , gamme Jaz de Luxe , mouvement mécanique , calibre AB , à sonnerie limitable , échappement à ancre . Nouveauté du catalogue 1951 . Boîtier en métal doré dans gainerie en cuir , fermetures dorées , cadran argenté , aiguilles alphas dites fuseaux , six chiffres en relief , aiguilles et points lumineux  , mention Made in France en bas de cadran . Format 7,5 x 8 cm , poids 300 gr .

Quatre couleurs de cuir disponibles : vert réf.719-11 ; havane réf.719-21 ; bleu réf.719-31 ; rouge réf.719-41 .



En 1956 seuls les havanes et bleues sont encore disponibles . En 1958 l’ALSIC n’est plus en vente . La dénomination ALSIC sera réutilisée en 1976 pour une horloge murale .sarda jaz 1953 page 23L’ALSIC  avec le SAPIC noir  l’EMPIC et le BUTIC fait partie des rares Jaz vendus également en dehors du réseau des horlogers affiliés Jaz , puisqu’on le retrouve à la page 23 du catalogue de vente par correspondance 1953 de SARDA Besançon sans-titre-48En 1950  Jaz produit 1.400.000 réveils , son usine de Puteaux a dû chasser ses bureaux vers le Siège Social parisien de la rue de la Boétie  , en outre des ateliers ont été ouverts à Annecy et rue Bayen à Paris mais cela ne suffit pas encore . Afin de faire face à son expansion galopante , Jaz prend  la majorité du capital de la SAP -Société Alsacienne de Précision- dont l’usine alsacienne fabriquait les productions de « Carat horlogers de précision » et elle absorbe cette dernière marque  . Jaz fait ainsi une double bonne affaire : elle s’installe en Alsace à Wintzenheim près de Colmar dans son immense usine et hérite des calibres de précision de Carat dont le « 100 »rebaptisé « AB »  à 7 pierres et sonnerie limitable . Alsic version CARAT (4)ALSIC en version CARAT .                                                                                                  Les dénominations SAPIC célèbrent donc la prise en main de la société SAP et COLMIC parce que l’usine est en banlieue de COLMAR et enfin ALSIC parce que ses usines sont  alsaciennes . Alsic version CARAT (9)carat (2)au dos les versions CARAT sont estampillées , différemment des Jaz évidemment , sur le calibre et le dos-cloche .

sans-titre-55 L’arrivée de ce calibre AB dans le giron de Jaz induit l’apparition d’une nouvelle gamme de réveils les « Jaz de Luxe » dont ces trois réveils sont les pionniers .alsic 2alsic 4alsic 9alsic

Cette version est dotée d’aiguilles rectangles ou seringues  qui équipent les COLMIC et SAPIC , alors que le catalogue et les autres exemplaires connus d’ALSIC , versions CARAT comprises sont dotés aiguilles alphas nommées fuseaux par Jaz .pub 1952 Réalitéspublicité pleine page Réalités , 31,5 x 23,5 cm , photo A. Berguglian . Ces  trois réveils de Luxe  correspondaient parfaitement au lectorat de Réalités qui était la revue illustrée la plus influente et la plus lue entre les années 1950 et 1970 . Avec son dos carré , son impression en quadrichromie , d’un prix élevé – 590 francs en 1956 –  Réalités  accordait une large place à la photographie , une grande importance au choix des couvertures et à la qualité de ses encarts publicitaires .pub-gapic-balic-raffic-et-alsic

BRISIC 1955 à 1956

brisicBRISIC , petit réveil , gamme des Stylites , mouvement mécanique , calibre J . Nouveauté du catalogue 1955 à la page 7 , référencée 365-11 . Boîtier métal argenté patiné , cadran argenté , zone centrale dorée , chiffres dorés rapportés , aiguilles bleuies , glace biseautée , aiguilles et points lumineux . Format 8 x 8 cm , poids 400 gr . Le BRISIC n’est déjà plus disponible en 1957 .



PINCIC 1960 à 1962

pincicPINCIC , réveil de bureau , gamme Jaz de Luxe , mouvement mécanique , calibre AF dans sa version 1AF  , 8 jours d’autonomie , 11 pierres , 11 jewels . Nouveauté du catalogue 1960/61 à la page 3 , référencée 867-11 . Boîtier en métal doré formant pince à papier ; cadran argenté mat ; chiffres de métal doré en relief ; aiguilles alphas  ,  aiguilles et points lumineux . Format 15 x 9 cm                                                                                                                                                                                   Sa forme de pince à papier est à l’origine de son nom de PINCIC . Brève existence puisqu’il apparait pour la dernière fois au catalogue 1961 /62 , comme le TAGIC qui lui n’avait la fonction réveil mais était doté d’un calendrier perpétuel                                                                                                                                                                                 Avec la suppression du TAGIC et du PINCIC des catalogues en 1962/63 disparaît le genre des réveils du bureau ou tout moins ceux qui sont clairement conçus pour cette destination de part leurs designs .

Ce diaporama nécessite JavaScript.

ridic pincic 1960 pubpublicité 1960 format 35 x 13 cm
